分析JSK4260-050里液晶电源板电路(上)
来源:本站整理  作者:佚名  2013-08-14 09:08:01

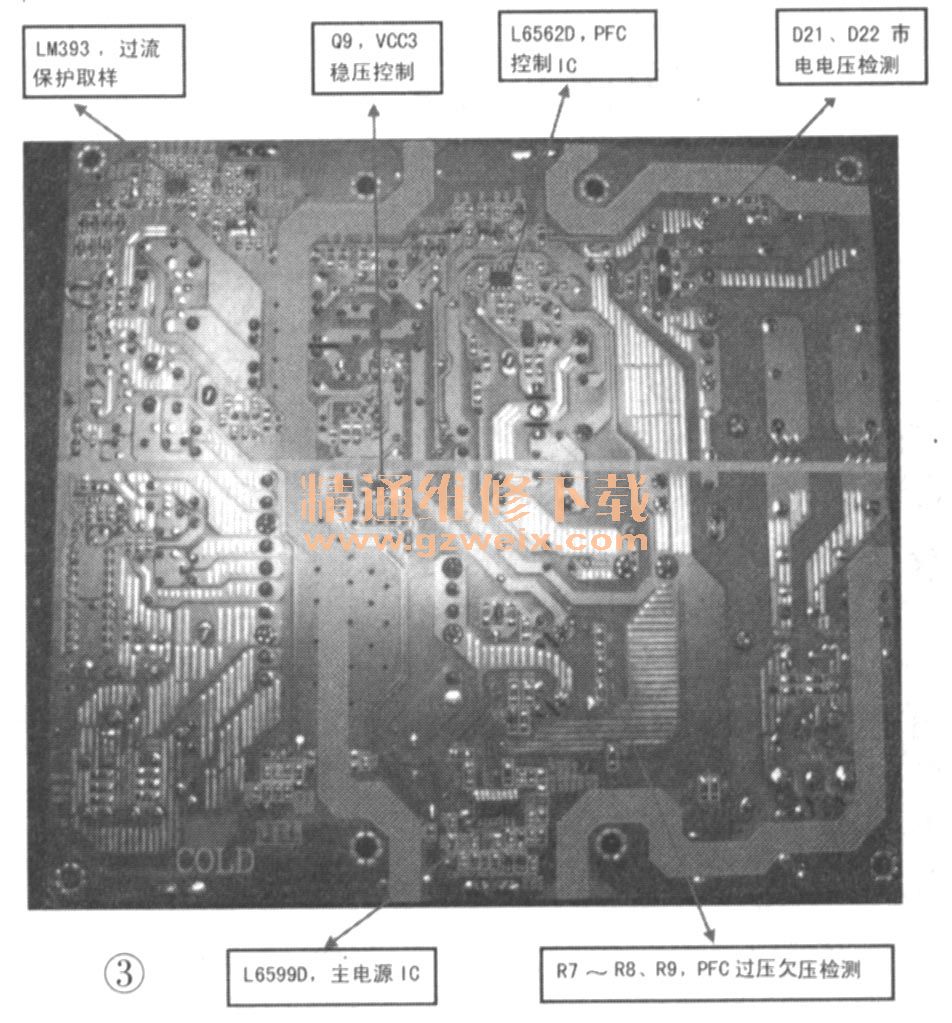

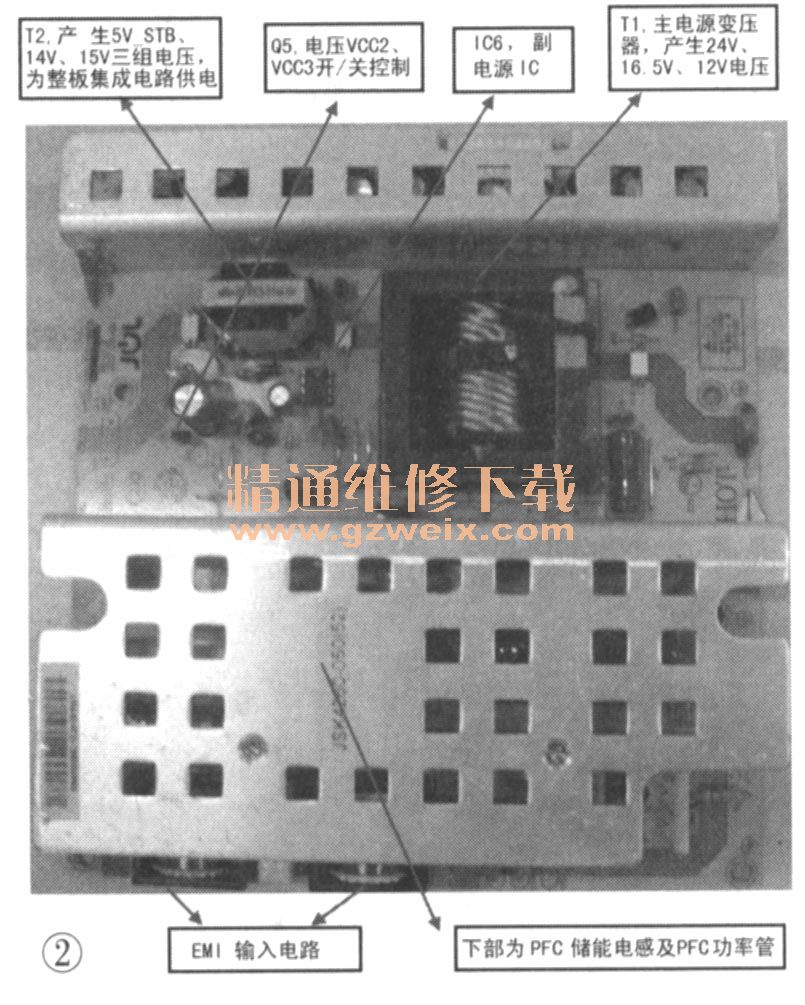

    JSK4260-050型电源板是晶辰公司生产的系列液晶彩电电源板之一,广泛用于海尔、TCL、创维等液晶彩电中,其型号命名含义如图1所示。该型电源板实物如图2、3所示,共有24V、16.5V、12V、5V四路电压输出,是海尔液晶彩电最常用的电源,适用机型有L40R1、LU42R1、L42R1A、   LR42T1、LU40R1(AX68)、L52A18-AKD、LU42K1、LU42W 1、L40A11-AK、LU52W 1、LU37T1、LU52T1、LD42W 1、LU42T 1、L37A8A=A1、LK42K1、L42A8A-A1、LU40K1、LK40K1等。


   一、电路组成概述

    JSK4260-050型电源板电路组成与JSK4228 -050型板基本相同,主要由EMI输入、副电源电路、PFC功率因数补偿电路、主电源电路、开/待控制电路、保护电路组成,其组成简图如图4所示。

    PFC控制芯片L6562D是意法半导体公司(ST)生产的电流模式PFC控制IC,具有以下特点:1.乘法器内置THD(总谐波失真)优化电路,以减小过零点失真,降低THD值(这是L6561所不具备的);2.启动电流低(典型值30μA以下),可降低芯片功耗;3.内部参考电压在250C时误差率在1%以内;4.具有除能(Disable)功能,当误差放大器输入电压低于0.2V时,系统将关闭,以降低损耗;5.精确可调的外部过电压保护;6.内部启动及零电流侦测(ZCD)功能;7.在电流检测输入端内置领先的数字RC滤波器,过零频率附近的高频区域仍然可以工作,因此降低了总的谐振失真度;;8.800mA的图腾级输出,可用于直接驱动Power MOSFET管。

    主开关电源芯片L6599D是ST公司开发的一款高性能固定脉宽电流模式控制器,具有两级过流保护(ocp),自锁禁止输入,轻负载突发模式操作,上电/断电顺序检测及欠压保护输入等功能,工作频率最高可达500kHz,具有管脚少,外围电设计简便等优点。

    副开关电源芯片ICE3B0565是英飞凌公司生产的PWM控制芯片MOSFET大功率场效应管的复合电源芯片,内含振荡器、取样稳压、驱动级等控制电路和MOSFET开关管,如图5所示,设有过流、过压、欠压保护功能,具有性能稳定,外围设计简洁等优点。

[1] [2]  下一页
