创维26L08液晶彩电所用IP板电路为LCD TV 26英寸奇美屏专用电源，采用拓扑结构，具有电路简洁、性能稳定、待机损耗低等特点。
    一、开头电源电路分析

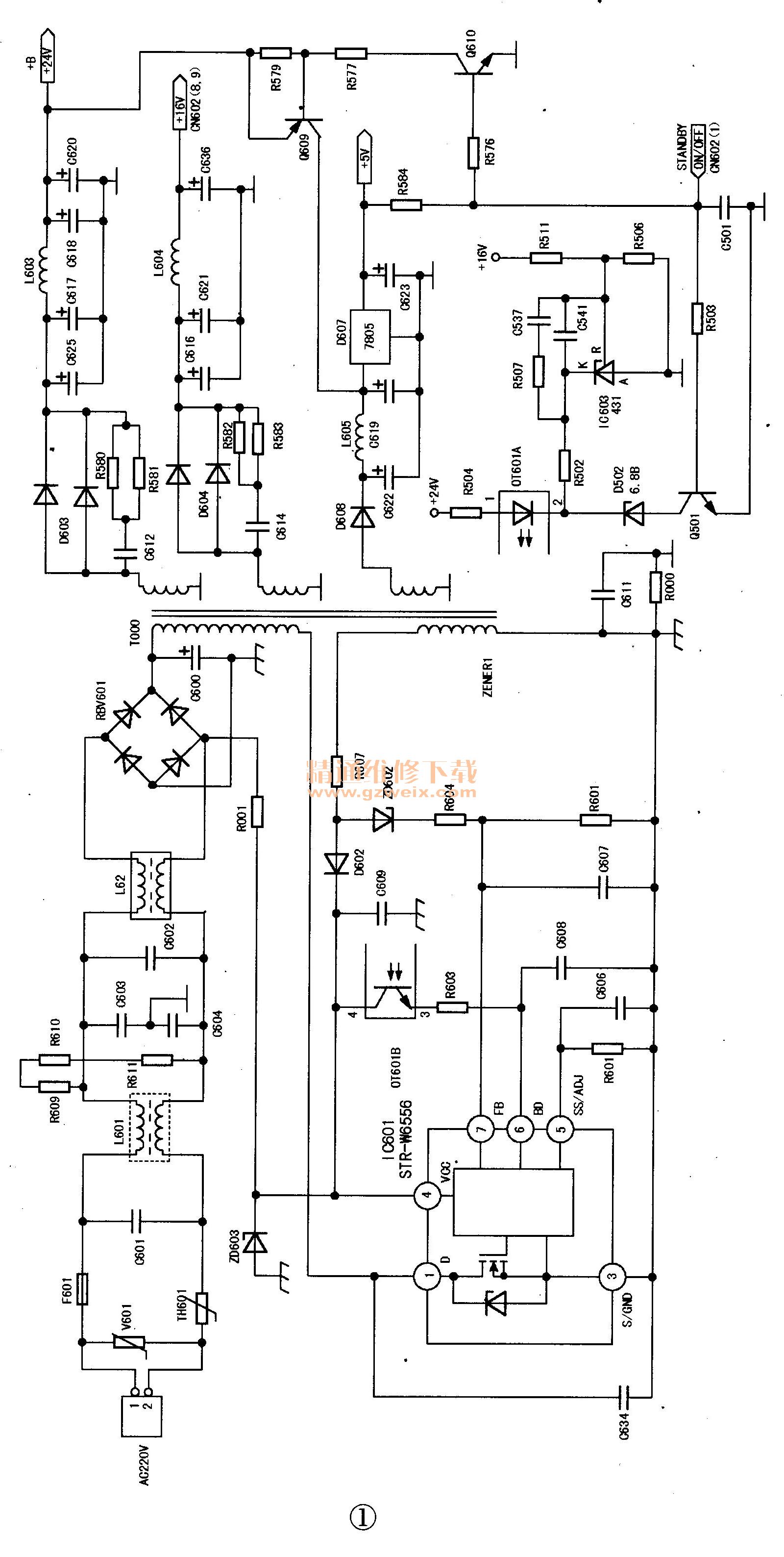

    该IP板开关电源电路以厚膜块STR-W6556（IC601）为中心，如图1所示，主要输出5V/0.6A、16V/1A，24V/2.5A三组电压，5V电压主要供给主板CPU、存储器及遥控、按键等电路，16V电压主要给主板上的伴音功放电路提供电源，24V电压给背光驱动电路（又称逆变器）提供电源。

      1．启动振荡
    AC220V市电经共模、差模电路滤波后，送到RBV601整流，经C600滤波后获得脉动的＋300V置流电压。此电压经开关变压器T000的初级绕组后加到了IC601的①脚。AC220V电压经RBV601中的一只二极管半波整流后通过R000加到了IC601的④脚，同时给C609充电，当C609上的电压达到了IC601的启动电压16V后，IC601内部振荡器开始工作，输出开关信号，经内部激励电路放大后驱动内部MOs管工作，于是T000初级线圈中就有变化的电流流过，T000的各绕组产生感应电动势，其次级绕组产生的感应电动势经整流滤波后输出＋5V、＋16V及＋24V电压，给各电路供电。

    2．稳压电路
    次级输出的＋＋16V电压经R511，R506分压后加到IC6023 （TL431）的R极。当输出电压上升时，经分压后的电压也上升，则IC602的K极电压下降，即光耦OT601的①、②脚内部发光二极管的两端电压上升，发光变强，使得OT601的③、④脚内部光敏三极管导通程度加深，等效电阻下降，IC601的⑥脚（FB）电压升高，在内部控制电路的作用下，振荡器提前翻转，MOs管提前截止，T000储能降低，则输出电压下降，从而达到稳压的目的。当输出电压下降时，其稳压过程与上述相反。

    3．待机控制
    此电源是低电平开机，高电平待机。当主板送来待机信号（高电平）时，一路经R503加到Q501，使得Q501饱和导通。＋24V电压经过R504、OT601A、D502及Q501的c、e极到地，使得OT601内部发光二极管亮度大增，其③、④脚内部的光敏三极管等效电阻很小，IC601的⑥脚电压较高，反馈给内部的比较器，超过比较器的基准电压1.8V后，比较器翻转输出高电平，经过RS触发器后送到振荡器，使振荡器工作在间歇状态，输出电压大幅度下降。此时，电源次级D608整流输出的电压，经稳压后已低于CPU的工作电压＋5V。这时另一路待机信号经R576加到Q610的b极，Q610饱和导通，其集电极低电平经R577加到Q609的b极，Q609导通，将＋24V电压经Q609的e、c极加到D607（7805）的输入端，经稳压后输出＋5V电压，以满足电源在待机时的CPU供电，确保电路正常工作。

    4．保护电路
    当电源输出过压时，T000反馈绕组反馈回的信号经R607、ZD602、R604加到IC601的⑦脚，当该脚电压超过内部比较器ELP的基准电压3.15V时，比较器翻转，输出高电平，经与门后送到RS触发器的S端，关断振荡器的输出信号，电源停振。

    当IC601的④脚（VCC）启动电压过压超过29.5V时，OVP过压检测电路工作，输出高电平，经与门送到RS触发器的S端，关断振荡器的输出信号。

    当IC601内部的MOs管过流时，内部检测电阻上的电压上升，经OCP比较器后，输出高电平，送给RS触发器，控制振荡器工作。

    二、逆变电路分析

    该板的逆变电路采用高性能CCFL专用驱动集成电路OZ9939O C501），以及双高速驱动集成电路OZ9982 （IC502），如图2所示，具有高效的功率转换。

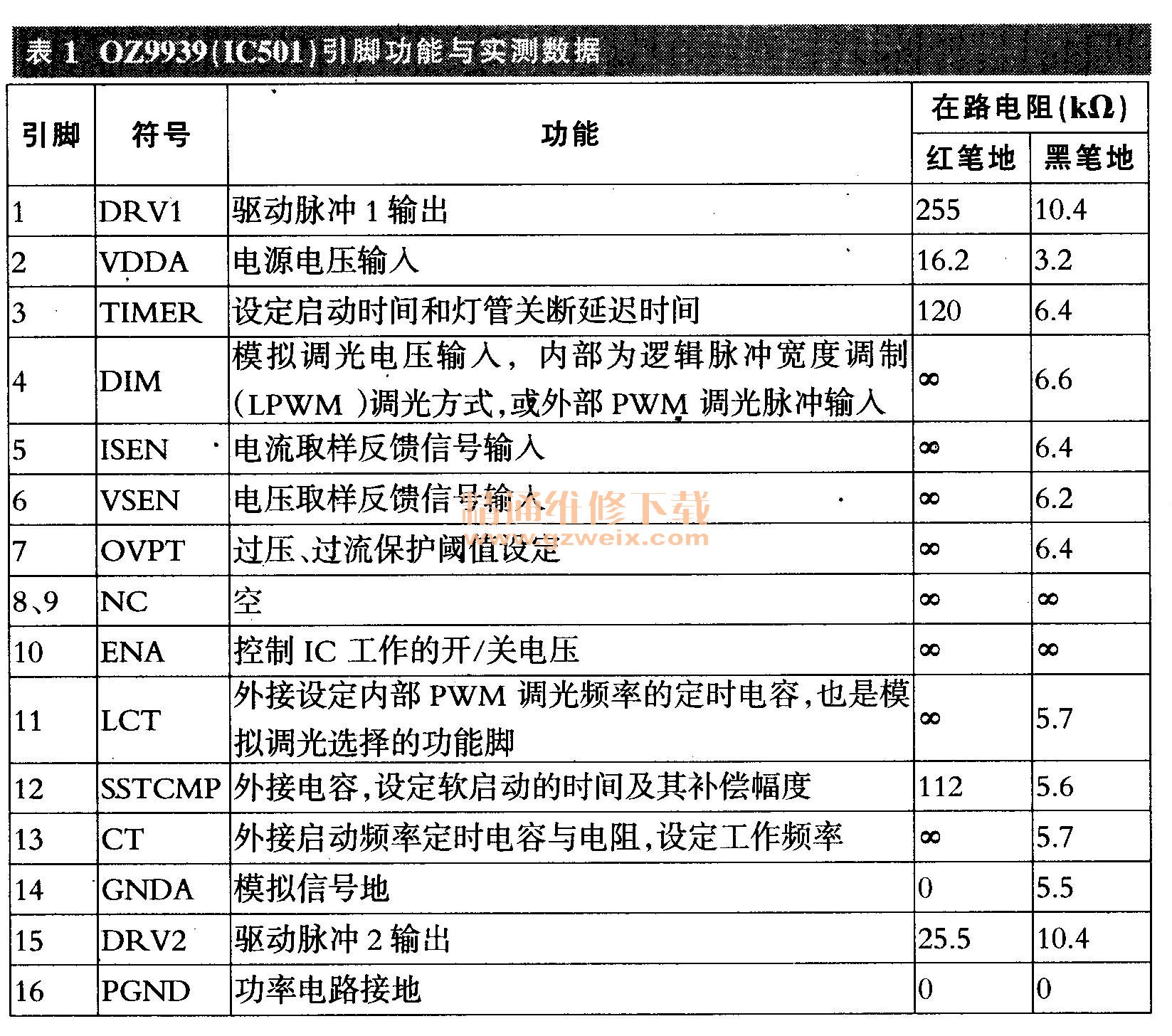

    IC501具有软启动功能，工作频率恒定，可以自定义灯管点灯时间和IC关断延迟时间，具有PWM数字调光功能，以及背光系统开路、短路、过压保护功能，其引脚功能与实测数据见表1。

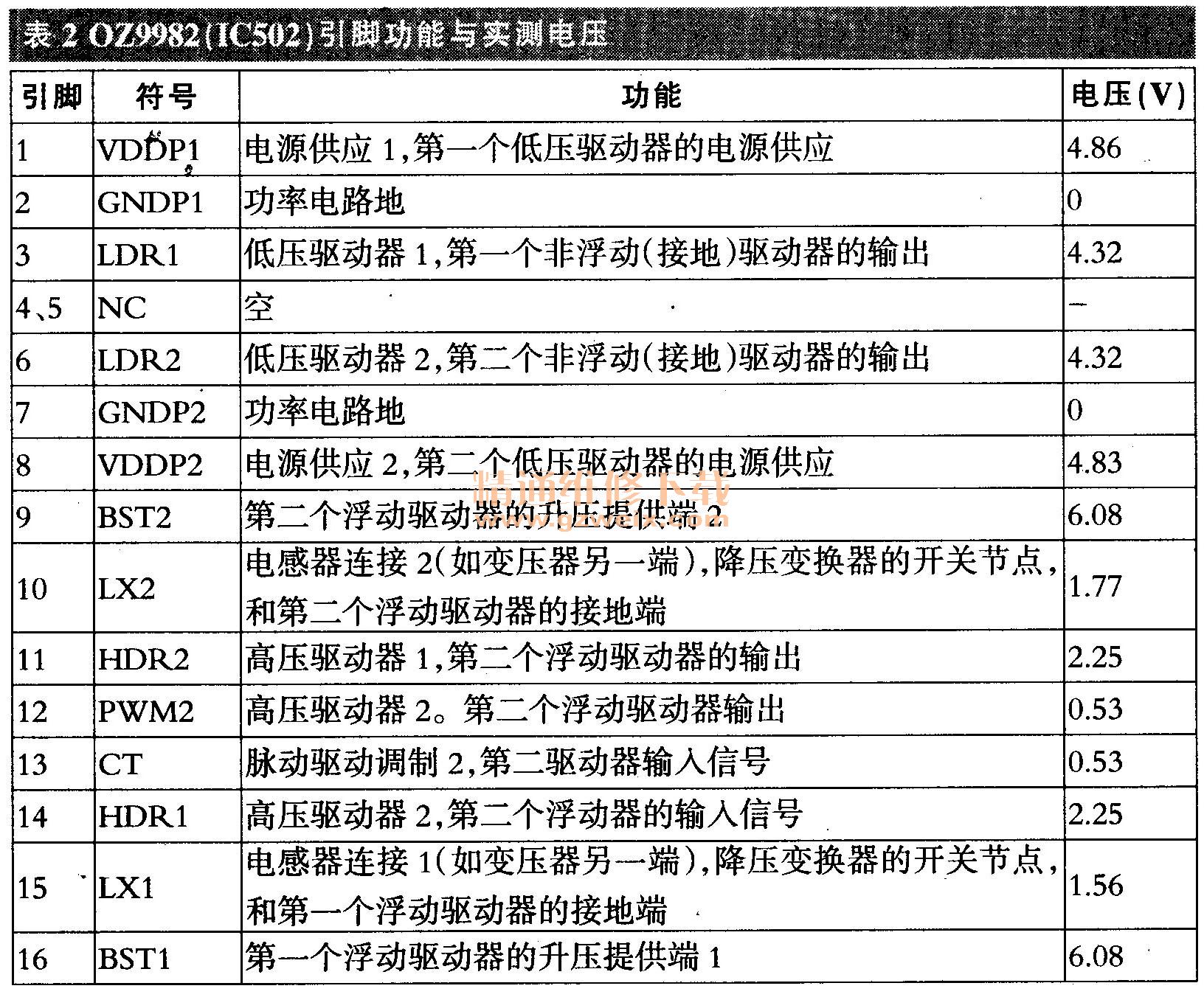

IC502是一块半桥转全桥驱动电路，内含两个独立的高频双MOSFET管驱动器，可给后级MOSFET管提供较大的驱动电流，并采用优化的“先断后通”切换方式，可靠性高，其引脚功能与实测电压见表2。

      1．逆变器启动
    接通电源后，开关电源电路输出＋24V电压给逆变电路，同时主板发出的“ON”信号从插座CN603的③脚输入。Q592～Q504、ZD501等元件组成稳压电路，将＋24V稳压成＋5V给OZ9939的⑩脚提供启动电压，同时也给OZ9939的②脚及OZ9982的①脚、⑧脚提供工作电压。经过OZ9939的12脚外接软启动电容C522，充电软启动后，OZ9982和外部的功率型MOSFET管Q506～Q509，变压器T组成一个全桥拓扑电路，产生高压点亮灯管，逆变器进入正常工作状态。

    2.调光电路
    调光控制是通过OZ9939的④脚电压实现的。本电源采用IC内部低频PWM调光方式，只要通过CN603的②脚输入一个0V～＋5V的模拟电压，就能简单地实现PWM数字调光。当输入电压是0V时，亮度为最大。

    3．开／待机控制
    CN601的①脚是待机控制脚，电路由Q501、OT601、D502、IC601组成，见图1。主板待机信号为低电位时，电源正常工作。当CN601的①脚为高电平时，Q501、D502导通，OT601内部发光二极管电流增大，使IC601第⑥脚电流增大，输出电压下降，与此同时，辅助的电压也下降，中断了IC601④脚的电源供给，IC停止工作之后，启动电阻R001又对C609充电，IC601④脚电压又上升，IC601又工作，上面动作不断重复，使电源进入BURST（突发脉冲）方式工作，电源输出降低，其中＋24V降到＋8V，通过Q609给主板继续提供待机工作电压。
