4．过压、过流保护电路

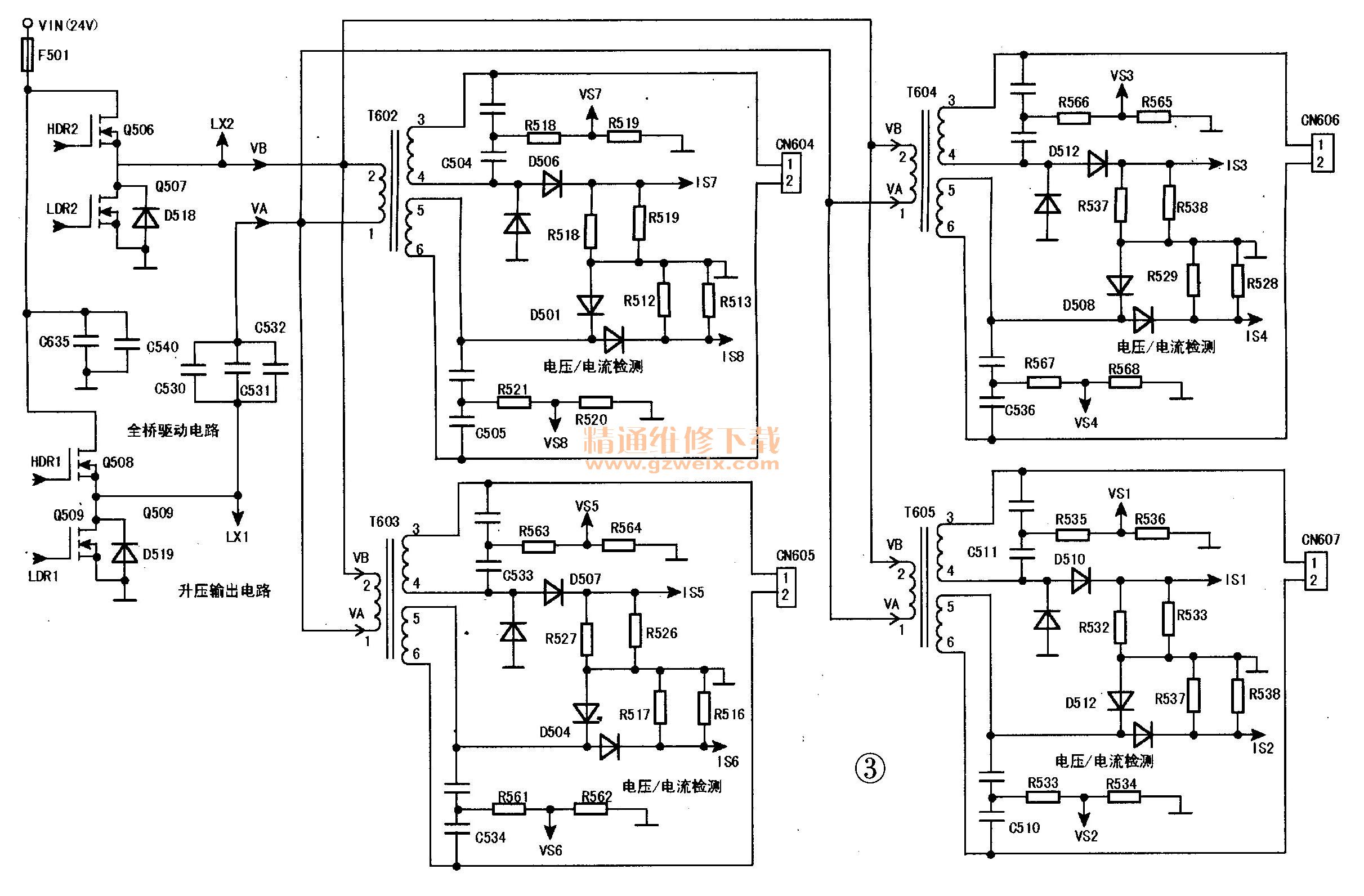

    OZ993.9的⑥脚为电压检测端。在高压变压器T602-T605的高压输出端，由C504、R521、R520等多路元件组成高压检测电路，输出信号VS1～VS8经二极管D511、D505，D520及D521加到IC501的⑥脚，如图3所示。正常工作时，IC501的⑥脚电压较低（约0.5V），过压保护电路不动作。如果有CCFL灯管损坏或被移除，则对应的高压变压器输出的电压长时间为高压，则高压检测电路输出的电压升高，IC501的⑥脚电压升高，当高于由R550，R551设置的⑦脚电压时，IC内部保护电路起控，关断驱动信号输出。

    OZ9939的⑤脚为电流检测端，D501、R512、R513及D506、R518、R519等元件组成灯管电流检测电路，将流过灯管的电流转化成直流电压信号IS1～IS8。其中，IS1、IS3、IS5、IS7为正极性电压信号，经D503、D509、R553后加到IC501的⑤脚；IS2、IS4、IS6、IS8为负极性电压信号，经D513、D529、D515、Q505、R553后加到IC501的⑤脚。当流过灯管的电流过大时，必然会导致IC501的⑤脚电压异常，在内部电路的作用下，IC501停止驱动脉冲输出，整个电路进入保护状态。

    三、逆变电路常见故障维修

    修理前先仔细观察板上有无元件烧毁及引脚有无虚焊等现象。OZ9939一般很少损坏，如检测该IC的启动使能与工作电压正常，且启动时13脚有三角波输出，则表明该IC是好的。背光板常见故障有以下两种：

    故障现象1：开机后，面板指示灯亮，但屏不亮。

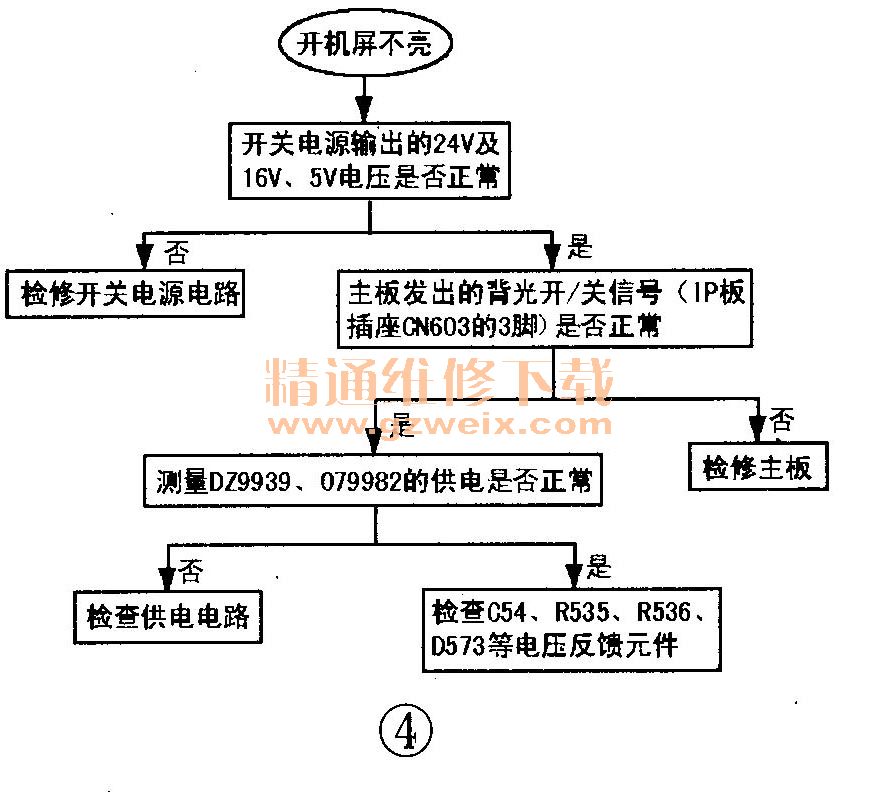

    分析检修：首先检查开关电源输出的＋24V、＋16V电压是否正常，如不正常，按传统电源的维修方法检修电源；如＋24V、16V电压输出正常，则检查主板发出的开机信号是否正常（本机开机是低电位开机），具体检修流程如图4所示。

    故障现象2：开机后背光亮一下即灭。
    分析检修：这种现象一般表明过压或过流保护电路已启动，这时首先仔细检查变压器T602～T606有无不良，若正常，则检查电流、电压检测电路。正常时OZ9939的⑤、⑥脚电压分别为1.2V、0.5V。

小知识：什么是IRE

    IRE是一个在视频测量中的单位，以创造这个名词的组织一一“无线电工程学会”来命名的。例如在广播级视频电平中规定了任何视频信号在播放时的亮度电平都不能超过100IRE。

    CCD摄影机的视频输出最大振幅一般设置在100IRE或者700毫伏，一个100IZE的视频表示可以完全驱动一个监视器表现最好亮度和对比度的优质影像，只有50IRE的视频表示只有一半的对比度，30IRE或者210毫伏表示只有原始振幅的30%，通常30IRE是最低的表现可用影像的数值，一个标准的摄影机当自动增益提高到最大增益时噪度等级应该在I0IRE，因此能提供3:1或10dB信噪比可以接受的影像） 一个在1 0IRE下测量的结果可以比在1001RE下测量的结果高出10倍。因此没有标出IRE等级的结果实际上是没有意义的。
