（2）MEMC技术的优势与缺陷
MEMC技术的优势有：1）消除运动抖动；2）消除运动拖尾；3）具有对角线补偿功能，重显斜线图像信息时，消除了阶梯状的轮廓；4）图像清晰度增强。
MEMC技术的缺陷有：1）MEMC是通过特定的插帧算法来实现的，这种技术本身会带来运动中图像的边缘不清晰；2）不能对各种场景下的图像都起到相应的补偿作用，当物体运动的路线无法预测时，MEMC算法有失效的可能；3）低场频的片源转成50/60Hz码流播出的图像效果不好。
（3）MEMC电路简介
在MS901K机芯中，其MEMC电路采用控制芯片6M40。该芯片是双核RISC处理器（RISC=Reduced In-struction Set Computing，精简指令集），支持3D-／R同步信号的相位、极性与持续时间的编程，支持最大8路PWM信号输出供扫描式背光控制使用，最大支持5组LVDS信号输入（5对信号＋1对时钟信号），支持10对VB1信号输入，支持8组LVDS信粤输出（5对信号＋1对时钟信号），最大支持16组VB1输出（F8组，B8）。

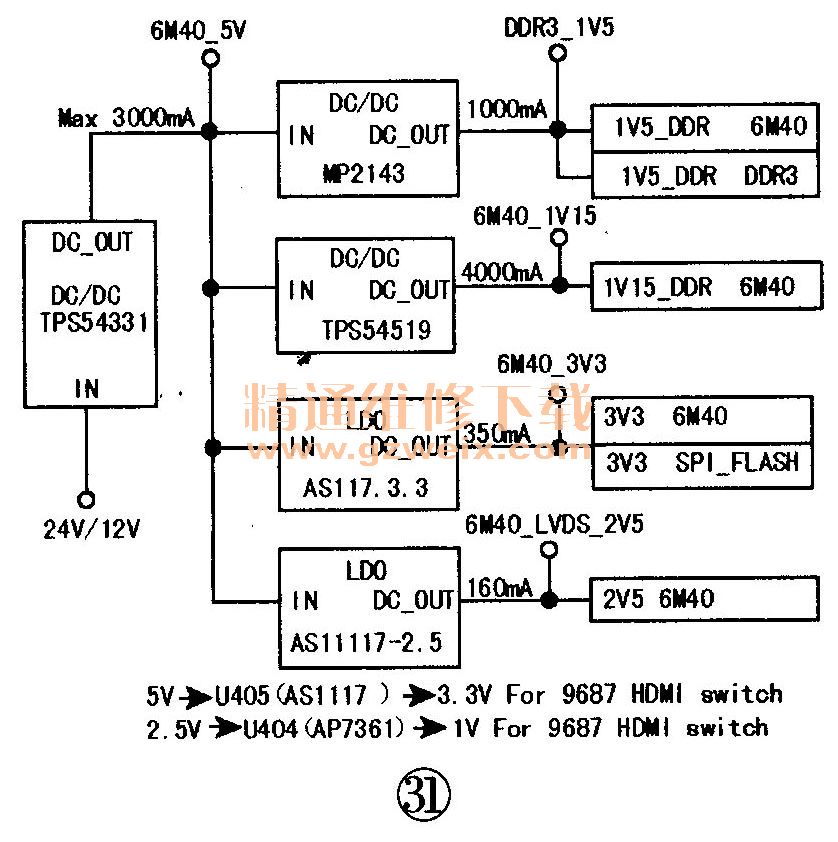

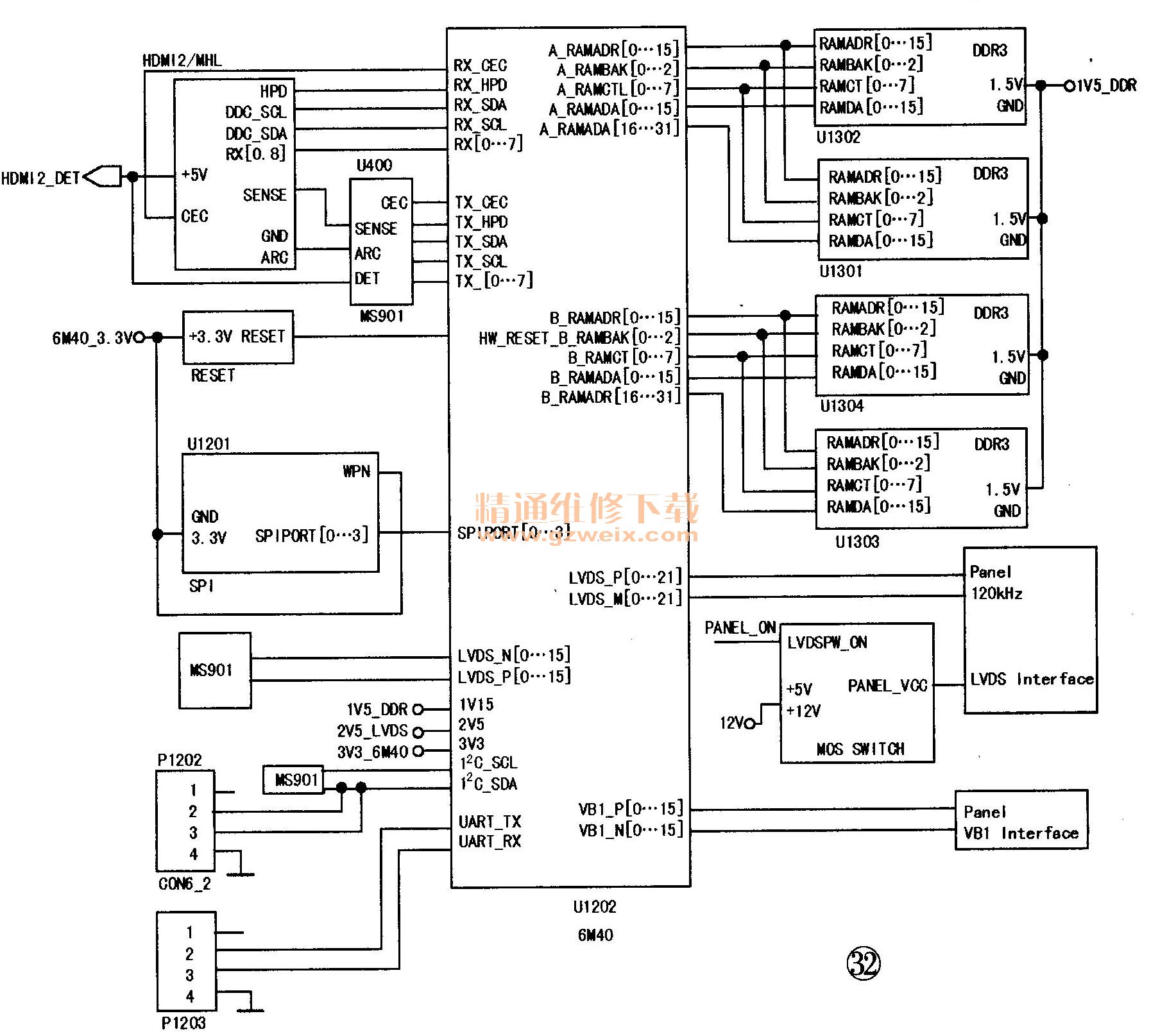

MEMC电路供电系统如图31所示，其信号流程如图32所示。当检测到HDMI2的18脚有5V电压输入时，信号经选择IC （U403）切换后送给6M40。6M40先对信号进行识别，若是普通信号则输出送给MS901主板，处理后通过板内150MHz的高速LVDS送给6M40进行处理显示；若是4K2K信号，则6M40自行处理后输出，无需返回MS901主板。若检测不到5V电压输入，则判断信号不是HDMI，因为Sense与MHLse EN、MHL DET（MS901K中为U403_cd_sense）相连，当Sense为高电平时，同时触发MHL模式，并启动U301（RT9711）为IC提供5V供电。ARC为低压差分同轴音频输出端口。

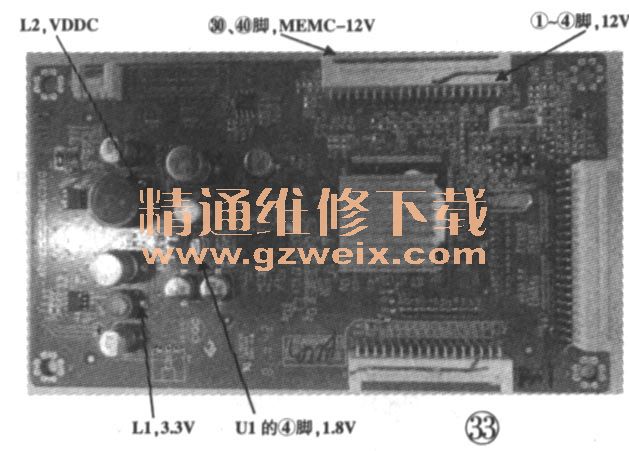

在DMS901及MS801机芯MEMC电路中，普遍使用的是6M30（MST6M3x系列芯片的简称）。虽然MS901和MS801机芯均支持120Hz四通道LVDS输出，但是在主板设计上只保留了两通道的LVDS输出，所以对于需要输入120Hz四通道数据时，要外接以6M30为核心的倍频板，如图33所示。

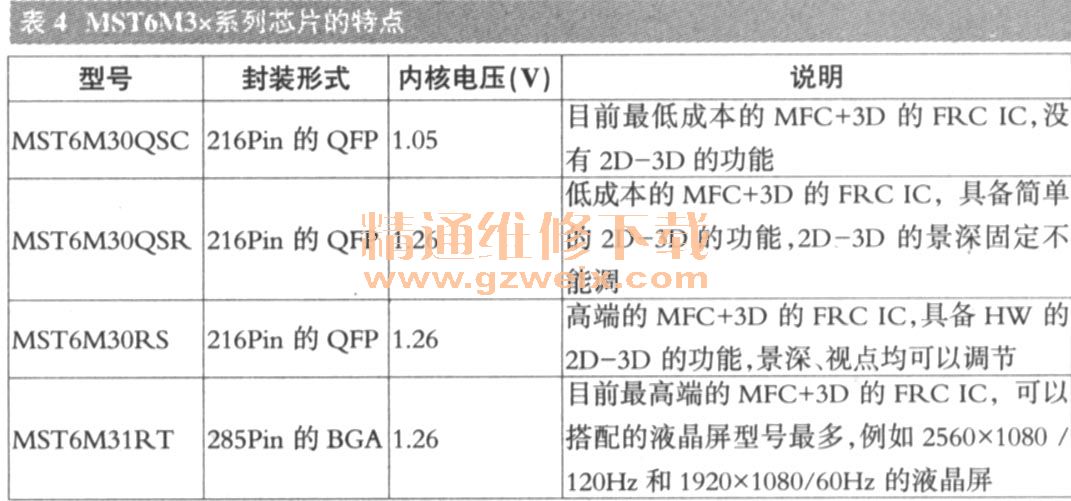

MST6M3 x系列芯片是高度集成的ASIC （Application Specific In-tegrated Circuit，特定用途集成电路）芯片，用于LVDS输入视频的倍频，可进行．50Hz～100Hz或者60Hz到120Hz的转换，芯片集成了双通道LVDS输入、画面识别与翻转、色域空间变换和管理等电路，可实现单通道、双通道、四通道LVDS输出，具体型号与特点见表4。
在图33中，输入的＋12V电压一路经RT8110B及D 13N03LT降压变换后，输出1.03V～1.07V的VDDC_6M30电压；另一路经MP1482降压变换后，输出3.3V电压，一路供给6M30（VCC3.3V_6M30），另一路经LD1117S18降压变换后，输出1.8V电压（VCC1.8V DDR2）。
在本电路中，有以下几点需要特别注意：
1）MLMC板12V供电有两种，有的板是从①～④脚输入即可，但有的板①～④脚只是给屏的供电，而MEMC板的供电是从39、40输入。换用后一种板时，就需要调整主板端39、40脚的电压（电路上预留有可选元件），使之输出电压为12V。
2）不同的6M30 IC会有不同的软件，有的软件会将软件参数存在MEMC电路中，不需要通讯也可实现倍频处理，而有的软件需要和主IC进行通讯，如果当前主板软件不支持通讯，则会导致MEMC不能工作。因此，更换MEMC板时，需按机型确认软件是否正确。
3）很多机型的MEMC板的软件都支持USB升级。如果因其他软件导致机器不能显示画面，这时的升级可以通过在线升级工具（ISPTOOL）与MEMC板上的串口相连后抄写软件。需要注意的是，不同的MEMC板，通讯地址选择是不一样的，选错地址会无法连接，具体的地址选择如下：
对于MST6M30QSRMST6M30RS及MST6M31 RT来讲， PC地址与GPI01的HW接法关系如下：GPI01拉高，ISP地址为94， serial debug地址为0XB8; GPI-O1拉低，SP地址为0X98 ， serial de-bug地址为0XB4。
对于MST6M30QSC来讲，PI-01的HW的接法只能修改serialdebug的地址，SP地址固定为0X94， GPIO1拉高，serial debug地址为0XB8; GPIO1拉低，serial de-bug地址为 0XB4。
3. 4K技术
（1）4K屏定义与优，点
4K属于新一代超高清清晰度电视（UHDTV）标准，它的标准分辨率为3840×2160，分辨率是1080P的四倍，如图34所示。
FHD高清电视能显示207万像素的画面。在4K影院里，能看到885万像素的高清晰画面。4K分辨率的细腻度为1080p的4倍以上，视觉效果更加震撼。4K有效解决裸眼3D画面分辨率折半问题。
（2）存储介质
通常，一部720P分辨率的电影大小约为4GB， 1080P分辨率的一部电影大小通常在20GB左右。4K视频文件体积更大，以3840X2160，24位像素信息为例，每一帧图像的数据量为24.88MB，假设刷新率为60帧／秒，视频时长100分钟，则总视频大小为8.96TB，经过压缩处理后，估计在300GB左右。H.264的压缩方案可将4K视频压缩到50Mbps的码率，图像的质量没有明显的损失。蓝光光盘（8层可到200GB）可以承载一部4K超高清的影片。但电影容量的提升会对用户硬盘容量和目前碟片容量技术造成压力，产生新的问题。
（3）信号的传输方式
因线材传输能力的限制，在高清、高色彩及高刷新率等要求下，剧增的信息量需要增加更多的缆线。不断增加的线材对设计超薄显示器也是一种挑战。如要实现1080P、30bit色彩、240Hz显示，LVDS线最少需要48对，即％条数据传输线。增加信号数量意味着相应IC引脚数目的增加，即增加IC封装成本。另外，LVDS需要专用的时钟脉冲，高速率及长距离传输会导致时钟偏移，这将会增加设计的难度。
鉴于上述原因，在4K技术中采用V-by-One信号传输方式。该方式是专门面向图像传输开发出的数字接口方式，信号的输入、输出均采用LVDS（低电压差动信号）格式，板卡的信号频率约为1 GHz。与此前的CMOS/TTL方式相比，可将传输线的数量约减少到此前的1/10，一对信号线相当于原LVDS传输的单通道，如10bit（5对差分数据＋11对时钟）/75MHz下单通道传输量约为2.7Gbit/s。
