想DIY液晶电视的朋友获得液晶屏的渠道一般是从淘汰或报废的笔记本电脑中拆取、从旧显示器上拆取、从二手市场直接购买等。然而，并非所有的液晶屏都能改装成液晶电视。早期的STN伪彩色液晶屏色彩差、响应速度慢、接口繁杂，属于淘汰型液晶屏，是不能用本文介绍的方法来改装液晶电视的。能够完美改装成液晶电视的液晶屏需要是TFT真彩色的，并且最好是LVDS接口，而且生产年代离现在越近越好。因为LVDS接口的液晶屏最容易购买到直接可用的驱动板，而TTL接口的液晶屏由于接口种类多、引脚密，需要用各种转接板来和驱动板对接，而这种转接板很难购买，使改装难度增加，这一点很可能打消您DIY的兴趣和信心，所以选择一款合适的液晶屏的确很重要。近几年生产的液晶屏由于技术先进，色彩还原度、对比度、亮度、响应时间、可视角度等各方面指标都好，改装成液晶电视后效果更好，建议优先选择。

　　了解自己手中的液晶屏

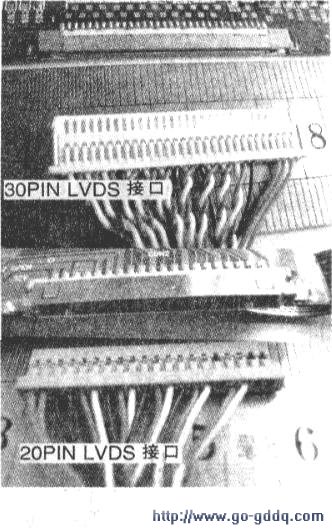

　　怎样判断自己手中的液晶屏是否符合改装成液晶电视的条件呢？最好的方法就是根据液晶屏型号查找对应的屏参，获取接口定义、色彩、供电等各方面信息来进行综合判断。当然有经验的朋友也可以仅凭液晶屏型号或者接口形状就能判断出是否适合改装，这需要长期的经验积累。如果手中没有液晶屏，想去二手市场淘金，在那里又没有办法查看屏参，该怎么判断这个液晶屏到底值不值得购买呢？这里有个小窍门要告诉大家，只需要记住两种接口外形，而且非这两种接口外形的不买，基本都可以。这两种接口外形如图所示，都是LVDS接口。

　　LVDS即低压差分信号传输，LVDS接口是在TTL接口的基础上升级改造而来。工作原理是在驱动板上通过专门的集成电路，把输入的TTL信号编码成LVDS信号，通过屏线传输到屏上，然后通过解码集成电路把LVDS信号变成TTL信号，液晶屏最终用的还是TTL信号。因为LVDS信号电平为1V左右，而且负线和正线之间的干扰还能相互抵消，所以抗干扰能力非常强。LVDS接口也分为单六位、单八位、双六位、双八位等几种，虽然数据线有多少之分，但是接口外形和几何尺寸基本一致。以单六位LVDS接口为例，最少只需要l0根信号线即可，分别是vss、VDD、RxINO -、RxINO+、RxINl -、RxINl+、RxIN2-、RxIN2+、CLK、DATAo市场上销售的液晶电视改装板也主要是针对LVDS接口来开发的，所以推荐优先选购这种液晶屏来DIY。

　　单六位TTL信号线，除电源和接地线，共有22根，分别为R、G、B三基色信号( RO~R5、GO～G5、BO~B5)．两个HS、vs行场同步信号，一个数据使能信号DE、一个时钟信号CLK。其中，RGB信号线接错会使屏显示的颜色错乱；若另外的4根信号(HS、vs、DE、CLK)接错，屏不亮。因其引脚众多，如没有专用的转接板和接口，人工接线难度较大，故不建议购买TTL接口的来DIY。
