改装液晶电视需要的其他配件

　　自己有了液晶屏以后，当然就要根据这个液晶屏来选配一些其他配件，才能进行组装。那么都需要什么配件呢.

　　1．外壳
　　
　　想打造一个美观实用的液晶电视，没有一个漂亮的外壳可不行。漂亮的外壳起到装饰作用的同时，内部的安装尺寸、物理构件是否合适，都决定了组装的难易程度。从10.2英寸到22英寸的外壳都容易买到，购买外壳的时候要和商家说明是用来DIY液晶电视的，这样的外壳会留有安装红外线接收头的位置，内部的塑料柱位置也便于固定主流电路，外壳后面的铁挡板也符合电视功能的驱动板。此外，千万别忘了问是否有和外壳配套的按键板配套，如果没有按键板，自己DIY也是挺费力气的。成品的外壳一般都附带各种规格安装螺丝。

　　还有很重要的一点就是和经销商说明自己的液晶屏是正锁还是侧锁。所谓“正锁”，就是液晶屏与外壳的固定位置在正面，通常是四个边角有螺丝孔，垂直于液晶屏表面方向固定，这就要求外壳上有位置对应的螺丝柱。

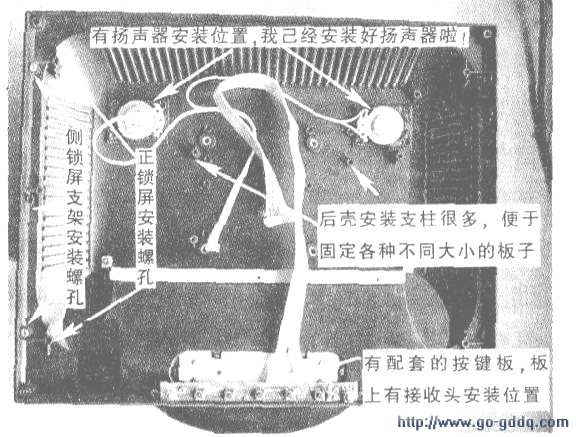

　　所谓“侧锁”，是在液晶屏的左右侧面，分别有螺丝孔用来固定，安装位置是平行于液晶屏表面的，需要有专门的支架才能固定。根据安装经验，正锁的液晶屏很好固定，而侧锁的液晶屏如果没有配套支架．想固定在外壳上难度极大（注意：侧锁屏安装螺丝一定不能太长，以防顶破液晶屏玻璃体）。下图是一款12英寸的液晶电视功能外壳内部，既可以安装正锁屏，也可以安装侧锁屏，随壳附带侧锁屏用的金属构件和电视功能后挡板，底座可以前后折叠，使用方便。

　　2．高压板
　　
　　高压板也称“高压条”、“逆变器”、“背光板”等，主要作用是给液晶屏的CCFL灯管供电，正常点亮灯管。

　　3、电源
　　
　　改装液晶电视所需要的电源通常为12V输出的外置开关电源适配器，适配器具体输出电流要看液晶屏的大小来决定。一般10 2英寸-,13.3英寸以下液晶屏用2.5A，14英寸～15英寸液晶屏用3A，15~17英寸液晶屏用4A，17英寸—19英寸宽屏用5A输出电流即可，屏幕增大电源电流也相应提高。如果机壳内部空间较大，也可以采用内置电源或者内置电源高压一体板。

　　4．驱动板
　　

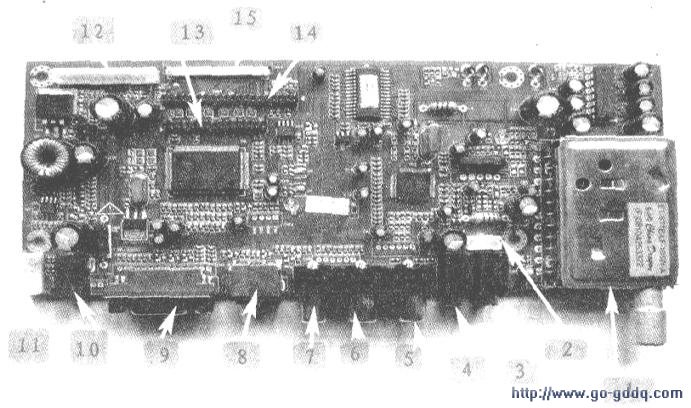

　　市场上具有类似功能的驱动板，品牌型号很多，可以根据自己的喜好来选择。笔者经常用到的是一款采用联咏NT68625MFG -128为主芯片的驱动板，驱动板实物见图3。此款驱动板支持LVDS和TTL接口的液晶屏（实际由于缺乏配套转接线，对TTL接口支持很有限），可以通过VGA接口更新程序，以便支持不同型号的液晶屏，支持的液晶屏尺寸从8英寸到32英寸，具有红外线遥控功能。下图中标注部位功能如下表所示。
