5．屏线
　　
　　屏线是连接驱动板与液晶屏之间的重要信号线，正确选择屏显非常重压，尤其是一些特殊接口的液晶屏，如果屏线不配套，轻则接口难以插入，重则烧坏液晶屏！选择屏线一要看接口物理结构，还要关注线序，线序正确是液晶屏能否正常驱动显示的必须条件。通常LVDS接口会有20~30条不等的连接线，反复确认液晶屏与驱动板接口每根线的定义都要完全一致才行。以本文改装使用的驱动板为例，其LVDS接口定义如下表所示。

　　改装时要求找到自己的液晶屏屏参，核对每个引脚定义。有的液晶屏接口并未明显标注哪只脚为(1)脚，这时需对照屏参，看哪些引脚是接地的。液晶屏的金属部分也是直接接地的，可以很快找到接地脚，把这些接地脚标记好后，再与屏参进行对比，就能准确判断出(1)脚了。对于单六位、单八位、双六位、双八位的LVDS接口，也容易买到配套屏线。如果自己对调整屏线线序不太自信，也可直接购买对应的屏线。

　　6．扬声器等其他附件
　　
　　液晶电视当然少不了扬声器，由于机内空间的限制，扬声器的体积也很受限制。至于参数．4Ω/8Ω都可以，2W～3W也没关系，主要是考虑在机内能否安装下。如果真是没有合适的扬声器，通过驱动板的音频输出插孔外接扬声器也可以。市场上销售很多外观漂亮的套装迷你音箱都可以直接使用。电脑主机用的有源音箱也可以用在这里。

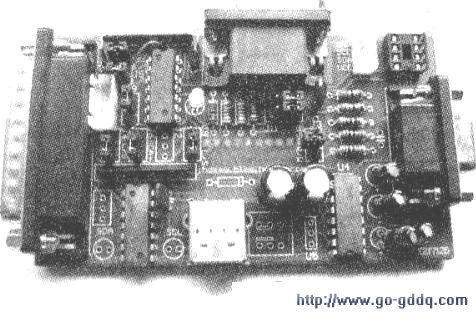

　　如果是想为自已的维修部增添专业组装液晶显示器的项目，或者买回来的驱动板上面程序不合适，那就再买一个烧录程序的烧录器吧，这样会更加方便。下图是一款多功能烧录器，适用于液晶显示器驱动板、机顶盒、彩电存储器、DVD影碟机等读写程序。购买时附带有配套的串口数据线、并口数据线、USB数据线已经数据光盘。对驱动板进行烧录程序时，烧录器只需要通过DB25并口连接电脑，通过VGA线与驱动板进行连接，启动相应程序，即可进行烧录。
