三、制冷原理
该冰箱内部管路布置图如图10所示，实物如图11所示，高压侧以及部分低压侧管路安装在冰箱保温层内。在冰箱两侧面内部主要安装有两个内藏式冷凝器。冰箱的正面框架层内安装有门防露管，在冷藏室的内胆背部安装有冷藏室蒸发器，在冷冻室的冰箱内部安装有冷冻室翅片蒸发器。
压缩机工作时，从高压管排出高温高压制冷剂气体，经减震弯后先进入左侧内藏式冷凝器中，再进入门防露管与右侧内藏式冷凝器，高压高温制冷剂气体冷凝成高压中温制冷剂液体，进入双嘴干燥过滤器，吸收水分，过滤杂质后，进入二位三通脉冲电磁阀，由电磁阀的切换工作实现入口与出口1或出口2的连通，即实现冷冻＋冷藏或者单独冷冻功能。
四、电控原理
该冰箱的控制电路比较复杂，主要通过两块基板实现对冰箱的控制，如图12所示，控制板主要实现对风门电机、照明灯、除霜发热丝等进行控制；变频板接收来自控制板的信号，实现对直流变频压缩机运转的控制。
1．控制板
（1）传感器输入电路

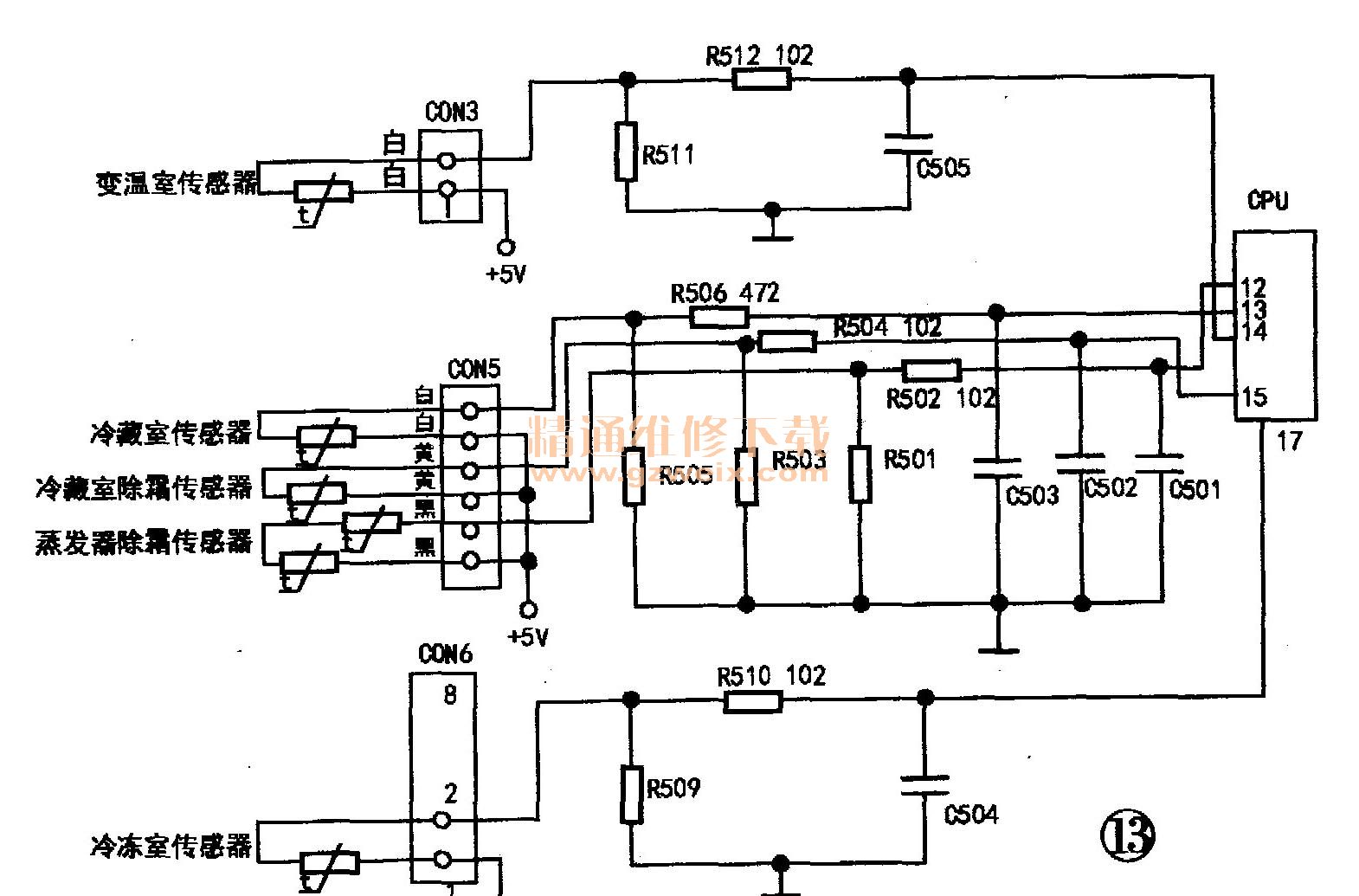

本机采用多只传感器检测温度，如图13所示，这些传感器均采用负温度系数的热敏电阻，通过接口电路的分压、限流，将信号电压送到CPU对应引脚，与芯片内部设置的参考值进行比较，从而实现相应功能的控制。
