(2)风门控制电路

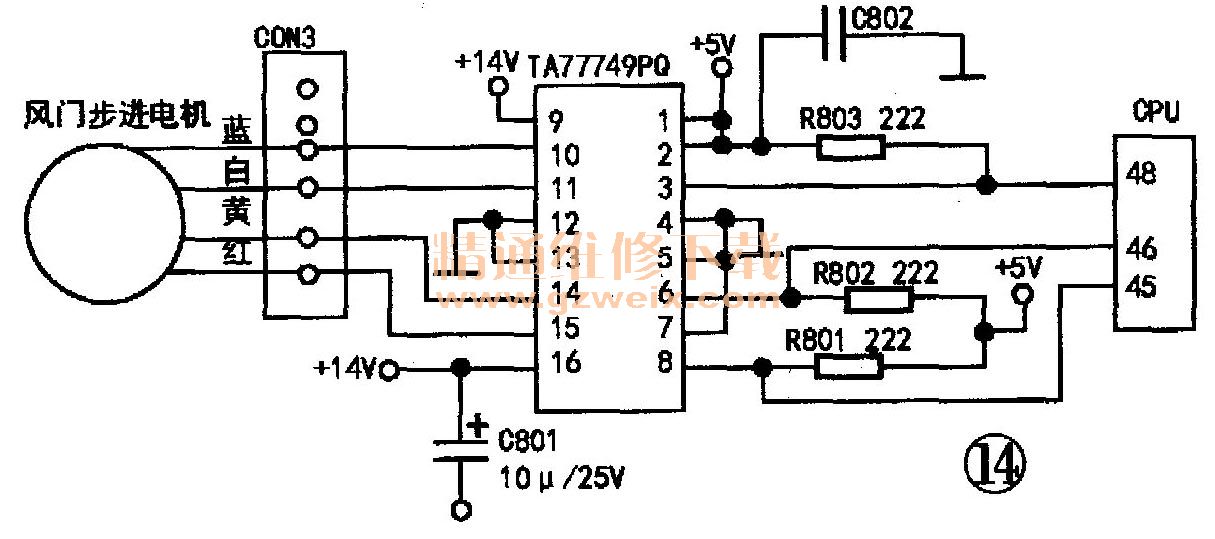

为了对变温室的温度进行控制,在变温室风道入口处安装了风道挡板,通过控制风道挡板的开度调节变温室的温度。风道挡板采用步进电机控制,其控制电路如图14所示。CPU根据变温室传感器反馈的电压,从48、46脚输出正转或反转控制信号至步进电机驱动IC(TA77749PG),控制风道的开度。当室温远高于设定的温度时,风门全开;当室温接近设定的温度时,开度变小,从冷冻室进入变温室的冷量变少;当室温达到设定温度时,风门全关;当冷冻室
蒸发器融霜时,风门全关;当冷冻室融霜完毕压缩机启动后,约3分钟左右风门打开,避免融霜的热气或残余的热量进入变温室,影响变温室的室温。
(3)除霜控制电路
此机采用“风冷+直冷“的制冷双循环模式,由于工作一段时间后
蒸发器表面会结藉,所以在
蒸发器处设置了除霜发热丝,一般每隔约8小时除霜一次,除霜时间约为8~20分钟。

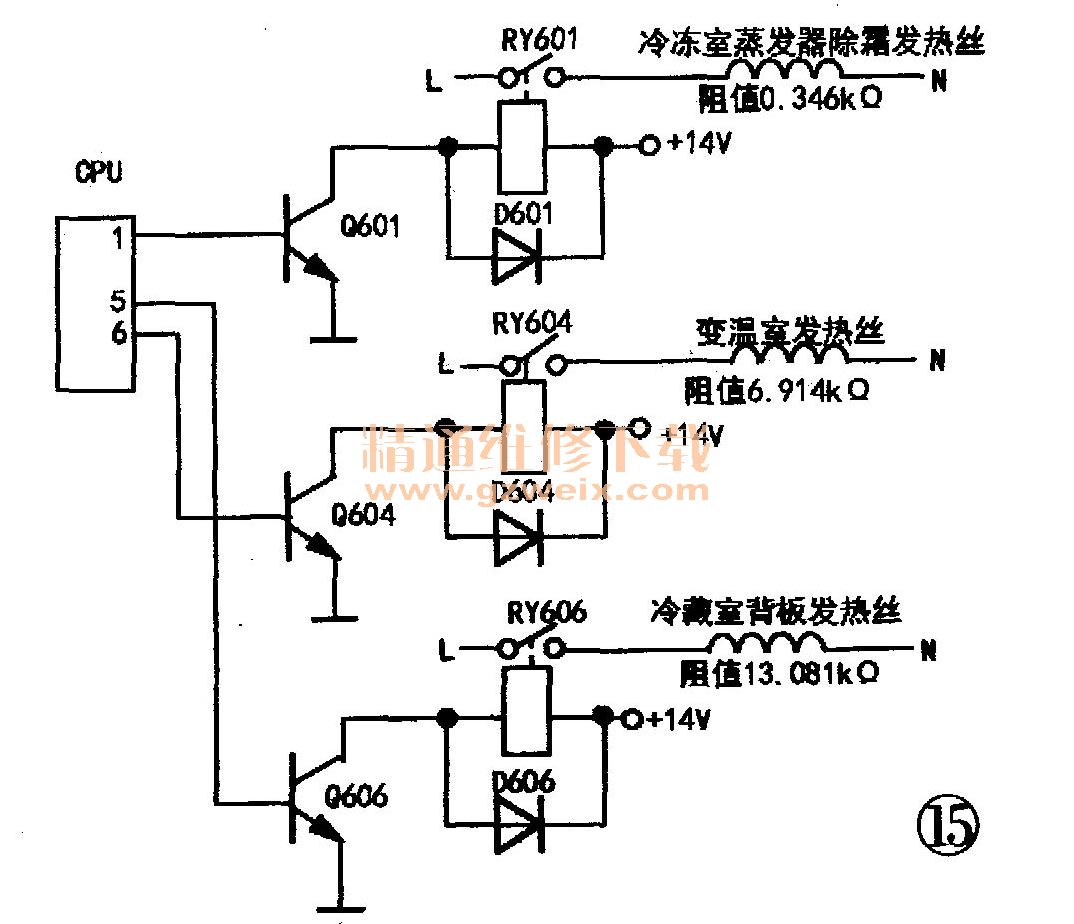

除霜控制电路如图15所示,当CPU累计达到除霜时间时,从①脚、⑤脚或⑥脚输出高电平,对应的三极管Q601导通,继电器得电,触点闭合,除霜发热丝得电工作,对
蒸发器表面霜层进行除霜作业。当安装在
蒸发器消音器表面的除霜传感器检测到
蒸发器管道表面温度达到10℃~13℃时,CPU输出低电平,继电器RY601迅速断开,线圈失电,发热丝断电,除霜完毕。
(4)二位三通电磁阀控制电路

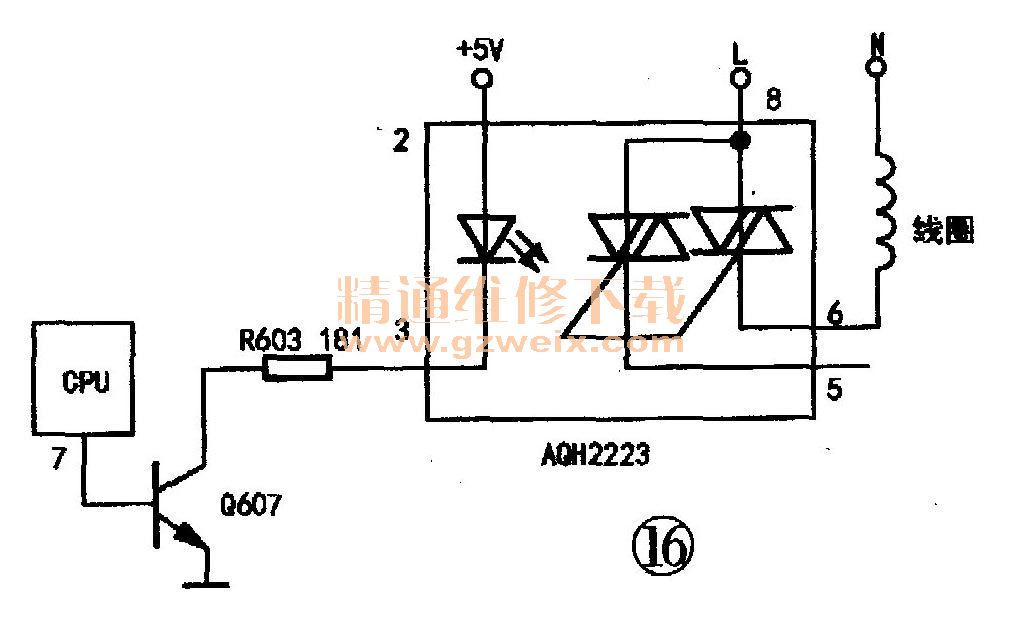

二位三通电磁阀控制电路,如图16所示,CPU的⑦脚、输出高电平,三极管Q607导通,光祸AQH2223内发光二极管发光,光祸内的双向可控硅导通,线圈得电对电磁闭进行换向操作,从而改变制冷剂的流向。
