五、常见故障检修
例1：制冷效果差，压缩机运转声音大，约30分钟后整机死机（无反应）。
分析检修：开机检查，发现在10分钟内压缩机已升频到5挡，并且一直在5挡内运行，说明此时压缩机的转速已达到最高。用万用表测量压缩机W、U、V三根接线柱之间的电压，任意两根之间已达到AC307V。手摸高压排气管温度不高，回气管不凉。试机30分钟，只有冷藏室上部的蒸发器管路微凉，冷冻室蒸发器管路略比常温低，无明显凉感。细查后发现干燥过滤器处有泄漏的现象，从而导致制冷剂不足，这时各温室传感器检测的温度与设定温度值距差较大，所以变频器输出高频率的高电压，使压缩机高速运转，从而使运行声音变大。同时，由于得不到有效的低温低压制冷剂的回流冷却，则造成压缩机温度过高，过载保护器过热断开保护，从而切断供电电路，出现死机现象。
用电子秤对制冷系统定量充注60g的R600a制冷剂后，试机，故障排除。过载保护器电路如图23所示。
例2：接通AC220V电源后，整机无反应，面板显示屏不亮；打开冰箱门照明灯不亮，压缩机无反应。
分析检修：开始以为电源插座有问题，检查发现AC220V正常。用万用表测量CON700的L、N输入端电压为AC220V，观察发现保险管已熔断，ZNR701已炸裂。测量整流桥、滤波电容等均正常，估计故障为雷电或电网中的瞬间高压击穿ZNR701引发短路。更换F700（5A）和ZNR701后，试机故障排除。
例3：夏天控制和运行基本正常，但到了秋冬天，虽然面板有时有显示，但控制失灵。

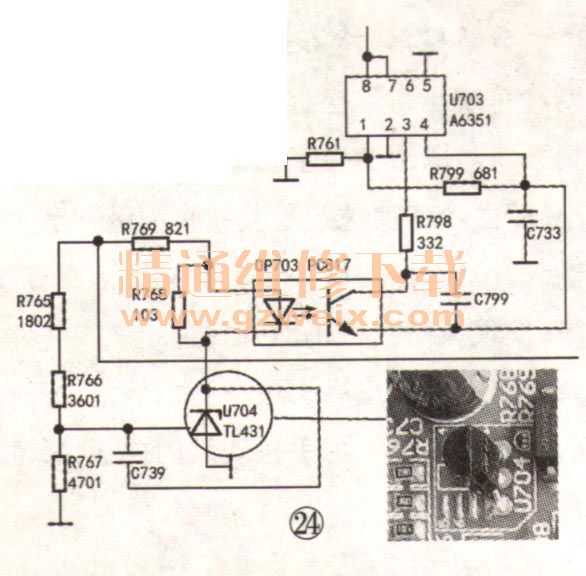

分析检修：检查AC220V电压正常，测量整流滤波后的＋310V电压也正常，但次级输出电压偏低，＋14V、＋5V电压分别为9V和3.2V。检查取样稳压电路，参见图18所示，未发现元件有损坏。在检修中发现，当用吹风机或电烙铁加热三端精密稳压器U704（TL431）时，输出电压恢复正常，这说明TL431稳定性差。更换TL431后，故障排除。电路如图24所示。
例4：接通电源后，压缩机出现短暂启动声，连续发出三次（约5秒钟）后整机无反应。
分析检修：测量AC220V、DC＋310V电压正常。以为压缩机绕组短路，用万用表测量任意两根接线柱之间的阻值均为5.85Ω，且压缩机绝缘电阻均大于10MΩ，这说明压缩机正常。检查通讯电路，发现光耦OP700（PC817）稳定性差，导致变频板与控制板之间的数据通讯异常，连续三次通讯无果后默认整机无反应。更换OP700后故障排除。
提示：光藕异常导致通讯故障在变频冰箱、变频空调中比较常见，这是因为部分光藕在使用一段时间后其初级输入端和次级接收端导通能力变差。
