例5：冰箱照明灯正常、面板显示正常，但压缩机不启动，整机不制冷。
    分析检修：测量压缩机绕组电阻及绝缘电阻均正常，用示波器测量变频板CPU送到变频驱动模块的6组驱动信号，每组信号开关导通时间正常、波形无异；使用万用表测量SLA6805M模块的压缩机接线端子CON703的W、U、V端的电压均为17V，说明输出电压太低，导致压缩机不能启动，估计模块老化或损坏。
    更换变频驱动模块SLA6805M后试机，启动压缩机有力，经测量刚开机瞬间模块输出电压为AC 186V，压缩机一次性启动并运转正常。
    提示：模块SLA6805M更换时，由于电控板双面走线，管脚比较紧密，而且板子双面都做了绝缘防潮面漆，更换时注意避免引脚短路的现象。

    例6 冷冻室、变温室制冷正常，但冷藏室不制冷。
    分析检修：一开始判断为制冷剂不足，但压缩机排气正常、回气管也凉，说明与制冷剂无关，怀疑二位三通电磁阀异常。外接AC220V电压，串联一只二极管后触碰电磁阀的接线柱，瞬间通电，电磁阀动作，但一会后发现冰箱冷藏室管道可以制冷，初判故障原因在电磁阀的控制电路中，参见图16。
    经查三极管Q607损坏。此三极管为贴片元件，换用普通的9013型三极管后，试机故障排除。

    例7：冷冻室、冷藏室制冷正常，变温室温度高。
    分析检修：冷冻室、冷藏室制冷正常，说明冰箱制冷系统正常。检查冷冻室送风道，无异物堵塞，一切正常。取下变温室挡板后，发现风门挡板开口很小，即由冷冻室送入变温室的冷量不足。为了进一步确诊，把风门挡板人工全关闭之后重新插电启动冰箱，发现风门挡板仍然开口过小。在正常情况下，如果变温室内温度高，该风门挡板应处于全开的状态以提高送风量。用手拨动风门挡板，转动顺畅，一切正常。
    转向检查风门控制电路，参见图14所示。用万用表测量TA7774PG的14、15脚无电压输出，而⑩、11脚有驱动信号，更换TA7774PG后故障排除。

    例8：冷藏室制冷正常，但冷冻室、变温室制冷效果差。
    分析检修：当打开冷冻室背挡板时，发现整个冷冻室蒸发器上结满了霜。测量直流循环风机正常，估计是冷冻室霜层太厚，堵塞了翅片，造成气流循环变弱。细查后发现，除霜发热管（玻璃管）断裂，内部发热丝已断路导致蒸发器不能除霜。

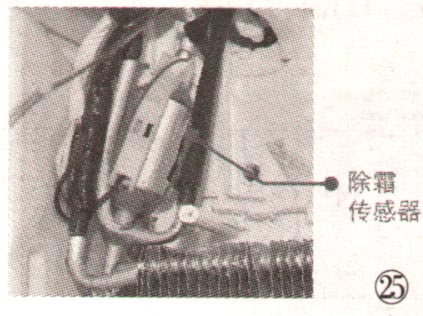

    为什么会过早损坏除霜管呢？会不会是除霜时间过长所致呢？对安装在蒸发器出口消音器表面上的除霜传感器进行检查，如图25所示，发现传感器已失效（正常阻值为1.88kΩ /27℃），更换除霜加热管和除霜传感器后故障排除。
