一台JVC KS-FX288汽车音响。通电无任何反应。按键完全失夏。

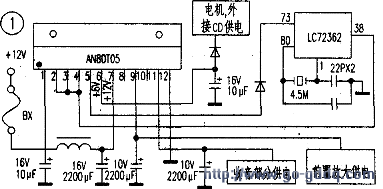

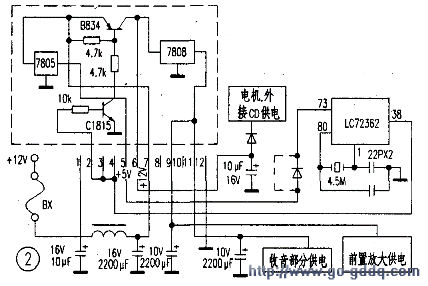

　　首先从电源进线端查起，+12V电源通过保险片、滤波电感进入AN80T05（分析其应为电源稳压、控制IC），测其各引脚，除供电⑦脚外，均无电压。怀疑已经损坏。查遍所有维修资料，都未找到可参考的内容。为有的放矢进行检修，实绘有关电路如图所示。+12V电源由⑦脚进入，从⑤脚稳压输出+6V‘电源，经二极管降压为5.3V后送至CPU（LC72362）⑦脚，为其提供工作电源，该路电压不受控制。CPU得电工作后，若按动面板的“开／关”机轻触键，其38脚输出高电平至AN80T05的②、③、④脚（相连），AN80T05便从⑥、⑨、11脚输出+12V、+9V、+8V三路电压，为机内各部分电路供电。依据检测结果，判断AN80T05已损坏，因无同型号器件代换，考虑采用变通的方法修复。因CPU是否正常尚未确定，为避免维修“徒劳无功”，首先检查CPU。在CPU、的73脚加+5V电源，按开机键无反应，测4.5MHz晶振两端无振荡波形，拆下晶振测试发现已损坏。因无该频率晶振代换，试用4.5MHz彩电用伴音陶瓷滤波器代换后试机，CPU竟恢复正常工作，从38脚可输出“开／关”机高低变化的电平，但AN80T05各输出端仍无电压，于是拆除AN80T05，用三端稳压器、三极管、电阻等元件搭接成代换电路（见图2虚线框内所示），并将CPU供电端的原二极管短路。试机一切正常，故障排除。
