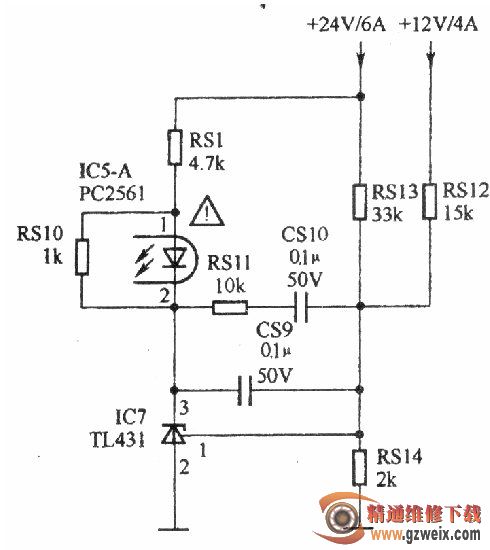

TCL王牌液晶彩电PWL37C电源板12V、24V稳压电路如下图所示，通过RS13对24V电压取样，通过RS12对12V电压取样，然后将这两个取样得到的信号一起送到IC7(TL431)的①脚，从而控制“光耦”IC5-A的①、②脚流过的电流，再经过光电耦合作用去控制流过“光耦'IC5-B④、③脚的电流。“光耦”IC5-B的④脚连接IC3(L6599)的④脚，通过反馈环调整振荡频率来调整变换器的输出，从而稳定地输出12V和24V电压。
