彩显行管代换技巧

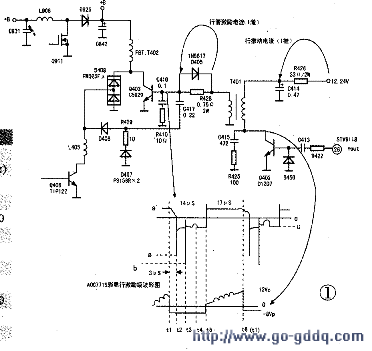

图1是AOC771S型17英寸纯平彩显的行输出电路部分实绘图。该机最初的故障是三无，经查为行管Q403（C5929）击穿所致。由于短时间内无法购到此件，也没有该行管的任何参数，故考虑用常见的行管代换，代换型号及实测数据见表2。
| 表2 行管Q403(C5929)可带换型号及实测数据 | |||||||||||
| 型号 | β | 加B(V) | I1(mA) | B+(V) | I2(mA) | I激(mA) | I推(mA) | 波形中关键点幅度(Vp-p) | |||
| á | a | b | c | ||||||||
| KSC5802 | 34.8 | 59.58 | 436～444 | 63.11 | 395～406 | 357～368 | 124～127 | 1 | -8 | -10 | 1 |
| BU2520AX | 7.7 | 59.73 | 402～405 | 62.47 | 366～370 | 355～375 | 115～119 | 2 | -11 | -13 | 1 |
| BU2522AX | 4.4 | 59.7 | 409～411 | 63.12 | 372～377 | 381～385 | 114～116 | 1.5 | -13 | -14 | 1 |
| 2SC5387 | 3.4 | 59.67 | 408～415 | 62.91 | 372～381 | 357～363 | 117～121 | 1.5 | -8 | -12 | 1 |
| 2SC5296 | 7 | 59.48 | ＞550 | 64.11 | ＞500 | ＞355 | 114.25 | 1.5 | -8 | -8.5 | 1 |
| BU2520DX | 5 | 59.69 | 402 | 63.21 | 364～369 | 344～352 | 117～119 | 1 | -11 | -11 | 1 |
| 2SC4769 | 3 | 59.55 | 470～487 | 64.12 | 413～440 | 351～361 | 116～119 | 1.5 | -9 | -10 | 1 |
（1）从表1可以看出，常见行管的耐压、电流和功耗基本上都能满足14～17英寸彩显的代换要求（不同尺寸彩显的行电流测量方法和参考资料见2005年大众版“跟我学修彩显”的有关文章），因此，我们从第5项——行管的放大倍数开始讨论。从实际代换情况看，KSC5802的放大倍数最大（约34.8），纯DOS显示模式下（之所以在DOS模式下测试，是因为此时的行供电电压最低、行工作电流最大，有利于代换时对行管工作状态的适时监测）实测一次电源电流11约为446mA，行电流I2约为390mA，但工作时管温最高，出于安全考虑，并未采用。2SC5837的放大倍数最小（约3倍），一次电源电流11约415mA，行电流I2约381mA，但因比BU2520AX的两项电流值略大，也未采用。进一步对比BLl2520AX（不带阻尼）与BU2520DX（带阻尼），结合原电路结构，最终择优采用了BU2520AX代换Q403，代换后试机，一切正常，代换成功。
从表1看，BU2520AX的各项参数都不是最优，之所以最终选用它来代换，是因为从实测数据分析，它与该机的行激励级最接近匹配。关于行管的放大倍数与行管的工作电流以及它对行最佳激励的之间的关系，其计算与分析相当复杂，限于篇幅，此处从略。但从这个实例看，至少说明代换行管要综合考虑各种可能的因素才能做到切实可行。
