（1）加电，单片机复位后，对中断入口和各工作方式进行设置。

　　（2）P3.5作为MT8816的复位输出，先置“l”，复位MT8816.切断其所有开关（系统初始化时完成）；延时一定时间后，再清零，将MT8816的RESET信号置低。

　　（3）P3.2、P3.3与P3.4输出片选信号，经地址译码器74LS138译码后接U1（MT8816）的CS端。

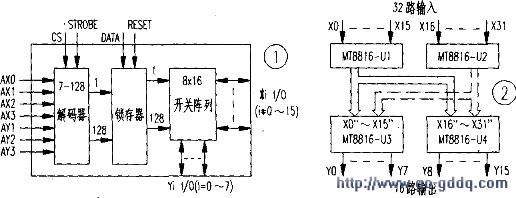

　　（4）P1口输出“10000000”，最高位“1”接MT8816的DATA输入端，其余7位接MT8816的AXO～AX3、AY0～AY2（见图1）。

　　（5）P3，7输出MT8816的选通（STROBE）高电平信号，并延时。

　　（6）内存记录：30H置“l”，表示输入第l路有连接；10H置“l”，表示16路一级输出中的第一路与二级输入通道有连接；2CH.0置“l”，表示从U1的Y″0输出后，连接在U4的X″16输入端（硬件也必须这样连）。

　　（7）对P3.7清零，在其下降沿锁存数据。经过以上7步，初步建立了Ul的交换过程。

　　（8）Ul片选清零，重复步骤2，片选U4。

　　（9）重复步骤3，P1口输出“10000111”；重复步骤4。

　　（10）内存记录：2FH.O置“1”，表示U4的第一路输出通道被占用。

　　（11）重复步骤6，锁存数据，建立U4的X″16～Y15（二级输出中的第16路）的交换。

　　这样，通过控制和记录，就建立了从U1的X。输入到U4的Y15输出，即一级输入Xo到二级输出Y15的交换。
