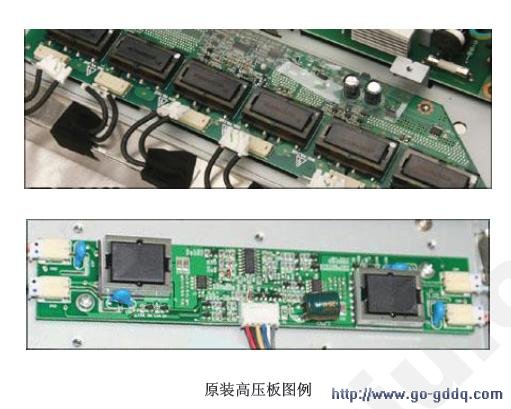

高压板是液晶显示器中故障率最高的部件。高压板的维修对从事过传统显示器维修或者电器维修的资深技术人员在一定程度上来说并非一件难事，我们这里不做深入讨论。我们只针对液晶显示器的板级维修，探讨一下高压板的代换问题。在日常维修中，我们经常接触到的液晶高压板主要分为两大类：一类是各个品牌液晶显示器所使用的专用高压板，一类是深圳等地生产的作为通用配件的通用高压板。品牌机所采用的专用高压板损坏后往往难以购买或者价格昂贵，在维修无望的前提下，用通用高压板代替就成为一个非常重要的维修手段。

  　　无论是专用高压条还是通用高压条，它们在电路结构和功能设计上并没有本质的不同，在供电电压一致、驱动能力相同的条件下是完全可以用通用高压板来代替专用高压板的。按照所能驱动的灯管数量来分，常见的高压板有单灯高压板（常用于8寸以下屏、笔记本屏等）、双灯高压板（部分15寸屏）、四灯高压板（多数17寸、19寸屏）、六灯高压板（20寸以上屏）等。按照背光灯接口形式来区分，有窄口和宽口的区别。按照高压板工作电压来区分，常见的有5V供电、l2V供电、l8V供电和24V供电等数种。在台式液晶显示器方面，最常用的是l2V供电的高压板。同时，专用高压板的接口定义由于厂家和型号的不同往往是并不一致的；而通用高压板有不少品牌的产品它们的接口定义是相同的。不过，由于现在生产高压板的企业越来越多，笔者接触的面必定有限，所以存在接口定义不同的通用高压板也未可知。

　　在用通用高压板代替专用板的时候要注意以下几点：

　　1、工作电压要一致

    2、背光灯接口数量和接口样式要一致

    3、驱动功率要匹配

    4、安装尺寸要合适

    5、把通用板的接口正确连接到驱动板对应接口上

   即使没有相关的资料，高压板的接口定义一般来说还是比较容易确定的。首先找出接口供电部分的VCC、GND，确定后接好，再找出高压板的开关ON/OFF和调亮端 ADJ，ADJ一般较为容易找出，它通常是按一个电阻再接三极管。如不能区分出来，开关ON/OFF和调亮端ADJ可以任意接好，不亮再调过来接。只要确保供电部分的 VCC、GND不要调反或接错，一般都不会损坏高压板。也可以通过测量接口的电压值来区分，比如：

　　高压板接口是：VCC GND ON//OFF ADJ NC

　　参考电压：    12V OV 5V 2V OV
