一、贴片电位器

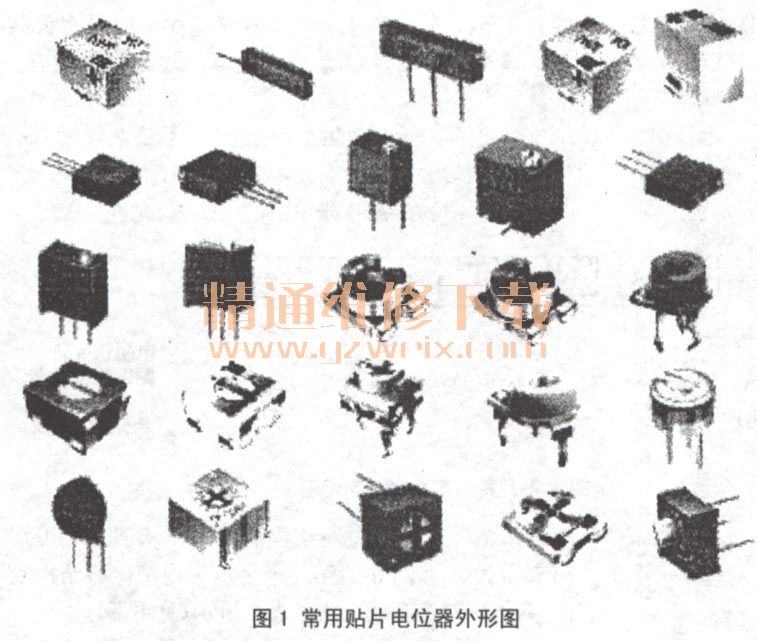

    贴片电位器（Chip Potention meter）是指电阻值可以变化的贴片电阻器。在电路中的主要作用是：调节电位（电压）、电流、音量、亮度、转速等与电学有关的物理量，是属于电路中不可缺少的电气元件。常用贴片电位器外形图如图1所示。

    1.主要性能指标

    由于贴片电位器实质上是一种中间带有滑动抽头的电阻器，故其性能指标与贴片电阻器全部性能指标同，零位电阻值又分为前零位电阻值（正常值应为0Ω和后零位电阻值（正常时应等于标称阻值）。零位电阻值的计算方法为：
δr=r/R× 100％
式中，δr为用百分数表示的零位电阻值；r为实际测相同之外，还具有总电阻值与允许偏差、零位电阻值、动噪声、输出特性及其偏差等特殊性能指标。

    (1)总电阻值与允许偏差
    贴片电位器总电阻值是指电阻体两个固定引出端之间的电阻值。由于该阻值常标注在贴片电位器的表面，因此又称为标称阻值。允许偏差是指标称阻值与实际阻值之间偏差的允许范围，用来表示贴片电位器的精度。

    在工程技术中，通用型贴片电位器的允许偏差为士（10%～20%），精密型贴片电位器的允许偏差为士（2～5%）。

    (2)零位电阻值
    零位电阻值是指将滑动抽头逆时针旋转至端头时，电阻体滑动抽头与固定引出端之间的电阻值。根据所选择的固定引出端的不得的零位电阻值（Ω）;R为贴片电阻器总电阻值（Ω）。
    (3)动噪声
    贴片电位器的动噪声又称为转动噪声，是指电刷在电阻体表面移动时由电压或电流变量形成的噪声，其表示方法有动噪声电压、动噪声电平、等效噪声电阻、输出平滑性等参数。

    (4)输出特性
    贴片电位器的输出特性是指滑动抽头与作为旋转起始点的固定引出端之间电阻值（或电压值、电流值）与电刷位置（转轴转动角度）之间的对应关系。这种对应关系一般有三种类型，即线性、对称性和指数性，在我国分别用它们汉语拼音的第一个字母X,D,Z进行表示。

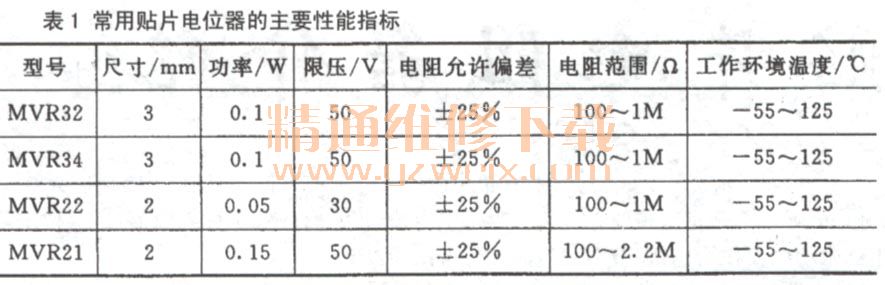

由上述分析可知，贴片电位器与普通固定贴片电阻器的性能指标主要差异在于贴片电位器具有阻值范围参数，而不是某电阻值。常用贴片电位器的主要性能指标如表1所示，供读者选用时参考。

    2．贴片电位器的调节

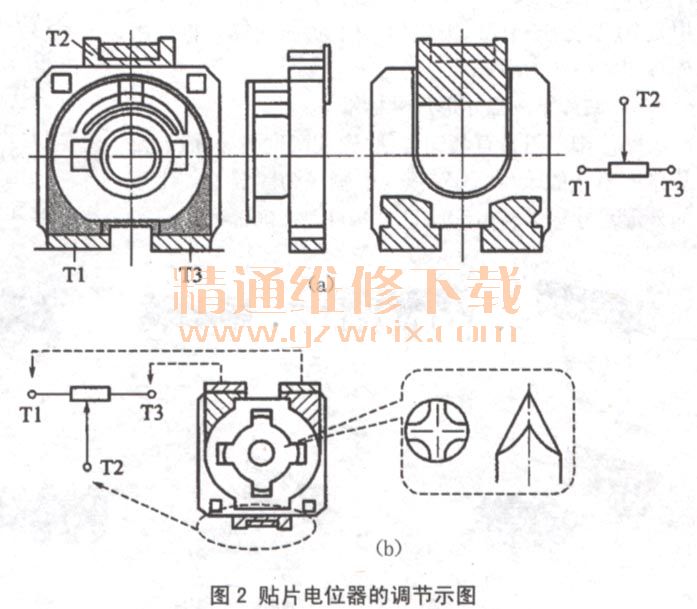

    贴片电位器一般具有可以调节电阻值变化的槽口，由于槽口不是很大，故调节工具刀口一定要与电位器槽口匹配以及力矩要恰当，否则容易损坏贴片电位器。此外，维修时不要随意调节贴片电位器，以免扩大故障范围及复原困难。如果需要调节，最好作好调节开始位置标志，同时调节一般不要超过360°。示意图如图2所示。

由图2可知，该贴片电位器T1,T2为固定引出端，T3为滑动抽头。当利用匹配工具对该贴片电位器进行调节时，可根据所在电路需要缓慢调节滑动抽头，改变固定引出端T1,T2与滑动抽头T3之间电阻值，从而实现电路参数调节功能。
