怎样根据型号判断是否为贴片集成电路
来源:本站整理  作者:佚名  2013-05-26 09:27:10

不同厂家的集成电路具有不同的命名规则,可以根据命名规则来判断是否为贴片集成电路。
    1.国产
(1)图例

(2)解说
封装一般字母表示:
P----扁平陶瓷封装
J----扁平玻璃封装
2.飞利浦公司

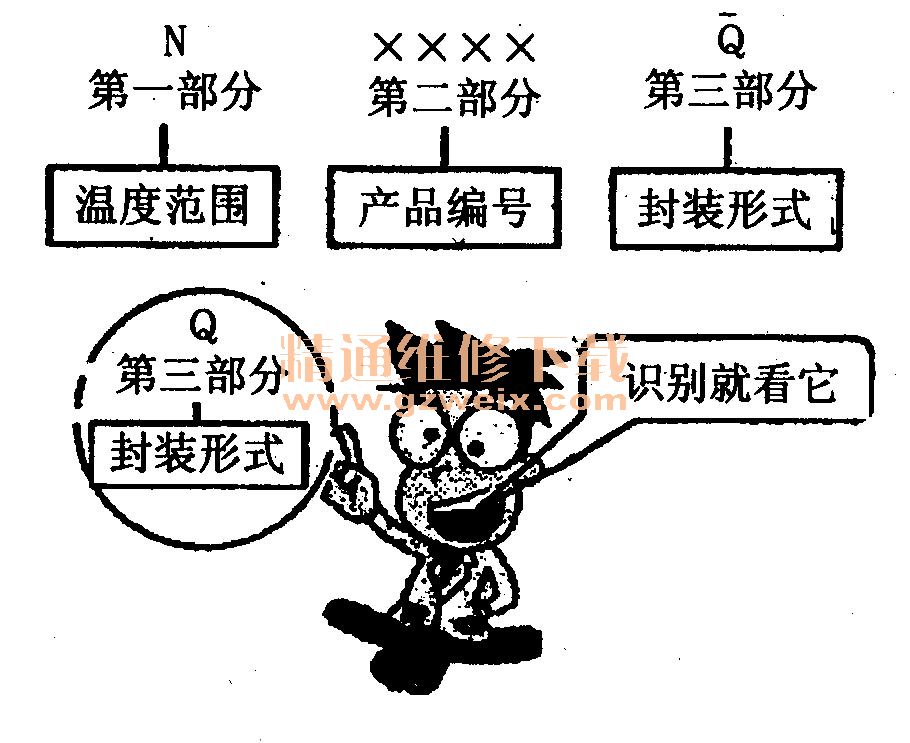

(1)图例

 (2)解说
封装一般字母表示:
D----表面塑料安装封装
Q----扁平陶瓷封装
3.美国史普耐格公司

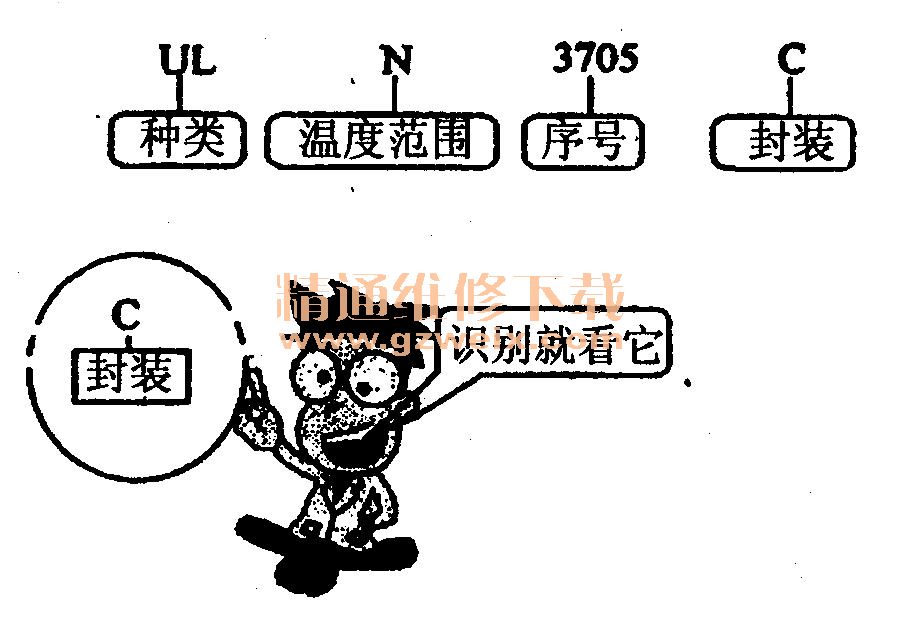

(1)图例

 (2)解说
封装一般字母表示:
C----表面安装封装

4. MAX I M公司
(1)图例

 (2)解说
封装形式:
A----SSOP(缩小外型封装)
C----TQFP(薄型四方扁平封装)
L----LCC(无引线芯片承载封装)
M----MQFP(公制四方扁平封装)
Q----PLCC(塑料式引线芯片承载封装)
U一一-TSSOP, μMAX, S0T
X -SC-70(③脚,⑤脚,⑥脚)
/D----裸片
