LED的主参数与驱动电路特点(下)
来源:本站整理  作者:佚名  2014-02-27 10:33:36


    在这种连接方式中,由于驱动电路输出的总电流I恒定,在理想情况下(每条支路上所有LED的正向电压总和相等),流过每个灯串中的电流均相等,等于I/n。正是这一特点,会出现以下隐患:若某一灯串中有一颗LED开路,该支路无电流通过,则原有的电流就会“分摊”到其他支路,造成其他支路超负荷工作。
    再者,由于LED的正向电压存在离散性,无法保证每个灯串中LED的正向电压总和一致,这将导致流过每个灯串中的电流并不相等,而是LED正向电压总和大的灯串电流小,LED正向电压总和小的灯串电流大。在极限情况下,LED正向电压总和小的灯串的实际电流可能超过安全值,从而造成LED损坏。同时,也会出现这一种状况:如某一灯串的一颗LED短路,则该灯串的正向电压总和下降,结果便是这一灯串的实际电流急剧增加(会导致这一灯串中的LED提前损坏),而其他支路的工作电流均减小。
    综上所述,在实际应用中,应尽量避免采用图19所示的多灯串并联驱动方式。
    3)多路串联驱动

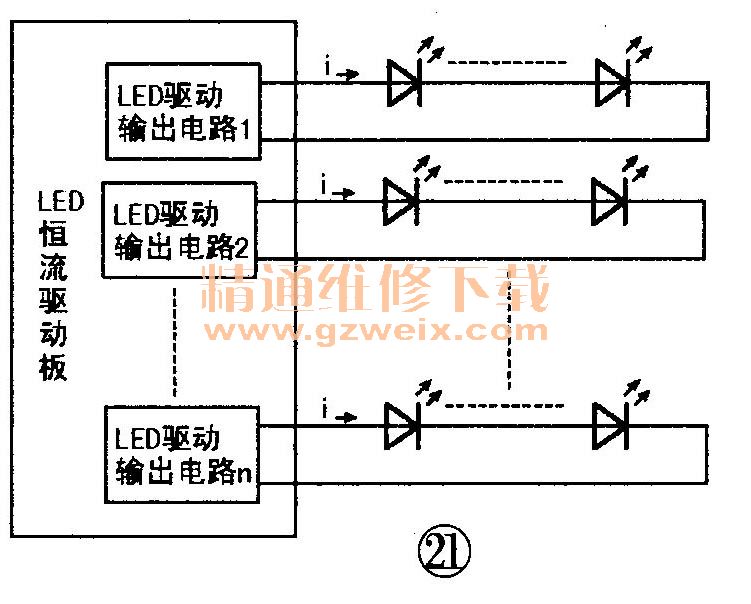

    在这种连接关系中,将LED分成多个灯串,每一个灯串由单独的驱动电路对其进行驱动,并进行电流检测。简单地说,就是采用多个驱动电路,每个驱动电路只驱动一个灯串,其连接简图如图21所示。

    该方式实为前两种连接方式的优化组合,既具有第一种连接方式中“电流相等”的优点,也具有第二种方式中“无需驱动电路输出很高电压”的优点,同时避免了第一种连接方式中“一颗开路全部不亮”的缺点,也避免了第二种连接方式中“电流分配不均”的缺点。
    在该连接方式中,若某只LED开路,则这一灯串不亮;若某只LED短路,在对应驱动电路的控制下,这一灯串中其他LED仍会正常工作。大量实践表明,LED失效基本为短路,开路现象极少,因此这种多路串联驱动方式应是比较可靠的,这也正是LED液晶彩电或彩显的背光LED采用该方式连接的原因。

    四、LED背光源与CCFL背光源的性能对比

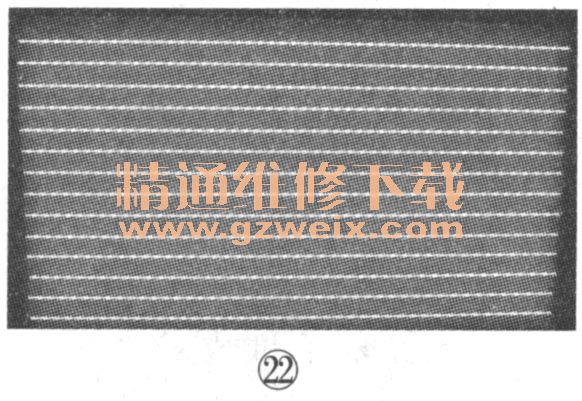

    CCFL是冷阴极荧光灯的英文简称。CCFL是一种气体放电发光器件,其构造类似常用的日光灯,其外形如图22所示,通过连接插头与逆变电路(亦称高压板)相连。

    CCFL具有灯管细小、结构简单、表面温升小、亮度高、易加工成各种形状(直管形、L形、U形、环形等)、使用寿命长、发光均匀等优点,曾是早期液晶屏最为理想的背光源。

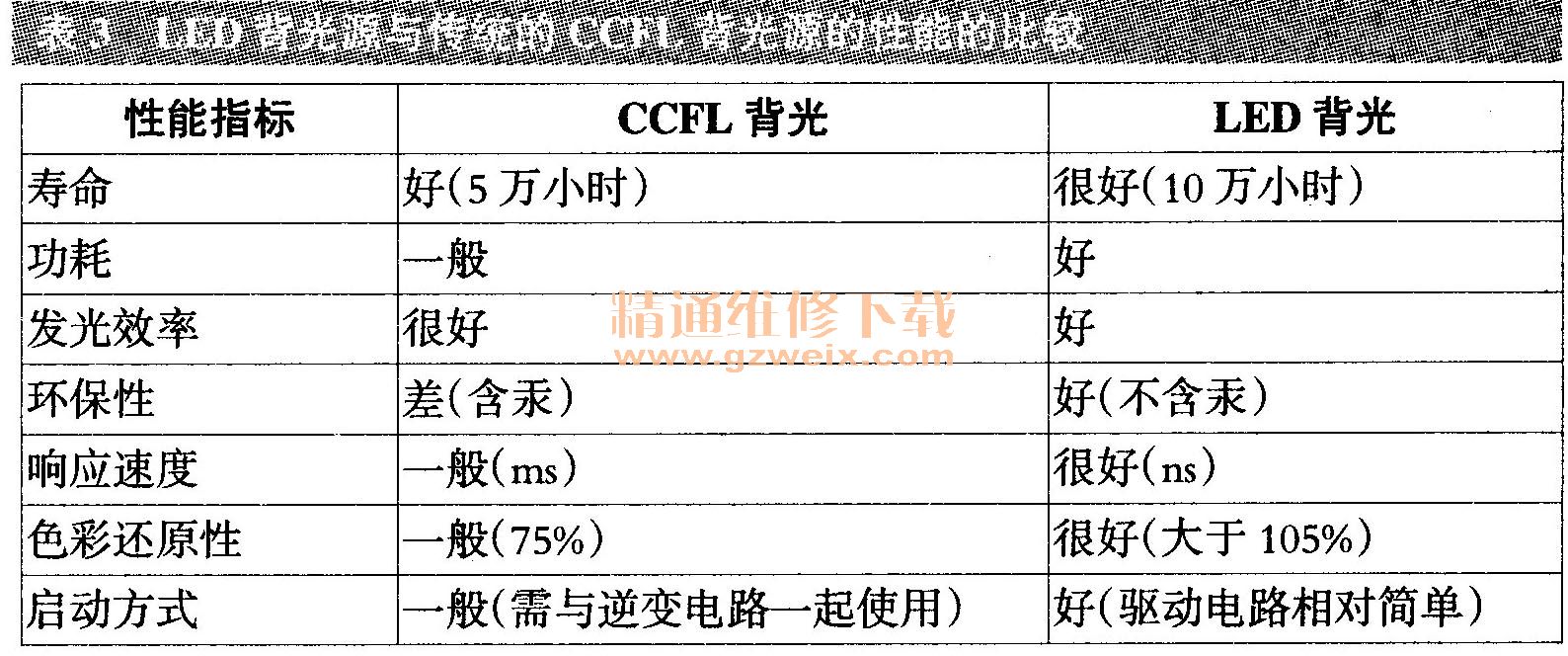

    近年来,在绿色环保的大背景下,节能健康的LED背光源出现了,并迅速发展,得到了广泛的应用。是什么原因让LED背光源如此受欢迎呢?下面不妨对LED背光源与传统的CCFL背光源的性能进行一个比较,具体情况见表3。

    从表3中,可以看出,相比于传统的CCFL背光源,LED背光源具有的优势非常明显,几乎在所有的性能指标上,LED背光源的性能都远远高于传统的CCFL背光源,符合了当今社会对于低碳、环保、绿色能源的要求。

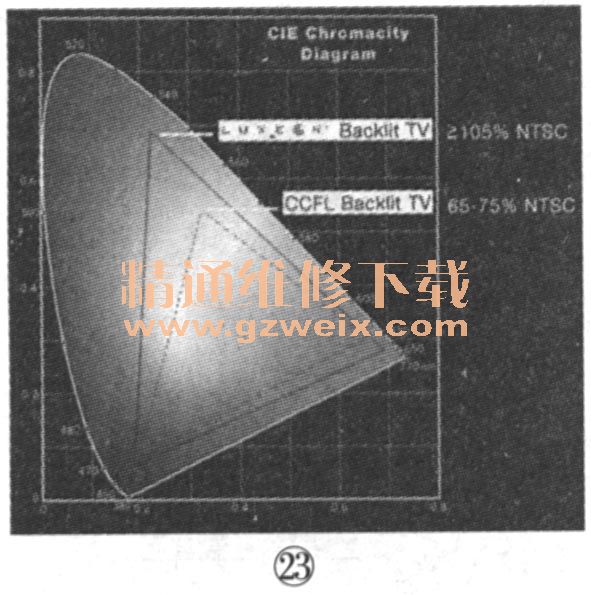

    在色彩还原性方面,LED背光源的色域(就是指某种设备所能表达的颜色数量所构成的范围区域)非常宽,这一点非常重要,因为液晶显示器(LCD)的图像是通过对背光进行过滤而显示的,即LCD的色域完全取决于背光源的色域。为了能够直观的表示色域这一概念,CIE(国际照明协会)制定了一个用于描述色域的方法,即CIE-xy色度图。在这个坐标系中,色域范围用RGB三点连线组成的三角形区域来表示,三角形的面积越大,就表示这种显示设备的色域范围越大。采用CCFL背光源的液晶显示器的色域较小(小于CRT显示器);采用LED背光源的液晶显示器的色域不仅大于CCFL背光源,还大于CRT的色域,如图24所示。

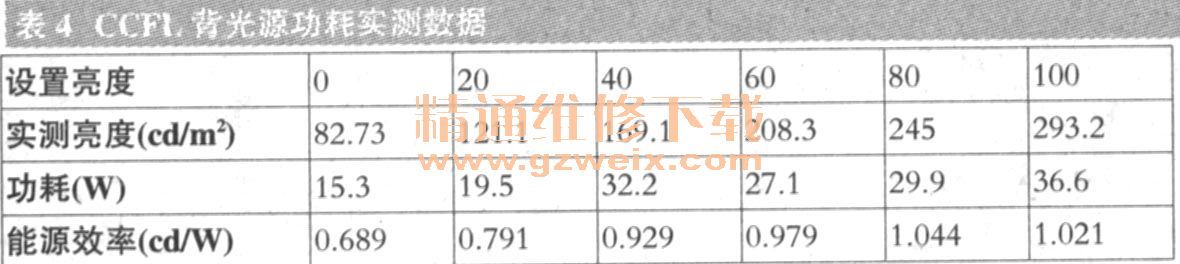

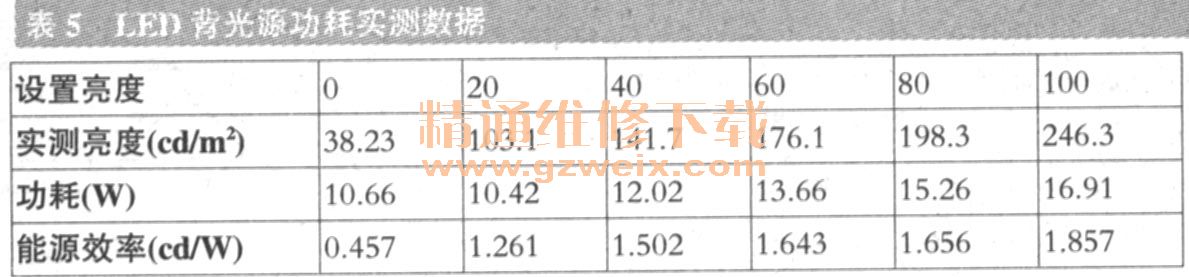

    另外,在功耗方面,LED的功耗要低于CCFL背光,即LED背光源节能,具体节能情况下面通过实测数据来说明。一款采用CCFL背光源的21.5英寸液晶屏的功耗实测数据见表4,另一款采用LED背光源的21.5英寸液晶屏的功耗实测数据见表5。



    通过表4、表5不难看出,虽然在最大亮度方面,CCFL背光源要明显高于LED背光源(说明:此处的最大亮度是仅限于测试的这两台液晶屏,实际中许多LED背光源的最大亮度还高于CCFL背光源),但是在功耗方面,尤其是随着亮度的增加,LED背光源功耗远低于CCFL背光源,这正适合当今社会对于绿色消费的要求。在能源效率(能效比)方面,LED背光源已远远地超过了CCFL背光源。另外,在最大亮度下,LED背光源的能源效率达到了1.857,已明显超过了国家对于液晶显示器的一级能效标准。
    综合起来,LED背光源与CCFL背光源的性能对比可以总结为以下几个方面:
    功耗:在同等的亮度下,LED背光源的功耗明显低于CCFL背光源,可以节省电能30%~50%。
    另外,低功耗还可大大减少机器的发热,从而提高系统的稳定性与可靠性。
    亮度:LED背光源的亮度要高于CCFL背光源。虽然CCFL背光源可以在一定程度上提高亮度,但这是以大大提高功耗为代价的。
    色彩和色阶:LED背光源比CCFL背光源有更好的色域,因此拥有更好的色彩还原能力。由于有更好的色阶,LED背光源的色彩过渡能力也明显优于CCFL背光源。
    可靠性和寿命:经过合理的设置,LED背光源可在较恶劣的环境下正常工作,并且有着更好的抗干扰能力。LED本身的寿命较长,这意味着LED背光源的寿命也较长。
    正是由于具备了以上特点,LED背光源正在快速、全面替代CCFL背光源,现已成为当前液晶彩电的首选背光源。
