HA220xxPB系列芯片是深411光华源科技有限公司自主研制开发生产的LED恒流驱动IC，现已广泛用于LED照明系统中。
一、IC特点
该IC具有以下特点：
1．输入电压范围宽，适应AC85V-AC265V电压输入；
2．输出电流恒定，电流大小可由外围电路设定，且恒流精度高；
3．效率高，在纯阻性负载情况下，效率高达95%;
4．可驱动LED数量多，可将LED按实际需要串联或串并联相结合，以驱动多只LED灯珠；
5.HA220 x xPB系列恒流源体积小，仅为DIP10封装，可嵌入小体积灯具内；
6．外围电路简洁，因无电感，无变压器，稳定性好；
7．设有使能端，可利用使能端做成多种智能灯具，实现多种功能。
由于HA220 xx PB系列芯片具有外围电路简单，体积小的特点，可将其设计到小体积封装的LED灯具内，取代日光灯、白炽灯等灯具；利用其使能端，可设计成多种变化方式的彩灯；利用输出电流可由外围电路设定的特点，可将其用于LED液晶彩电或彩显的背光驱动电路中。
HA220 x xPB系列芯片采用DIP10封装形式，其引脚功能见表1。
二、应用电路简述

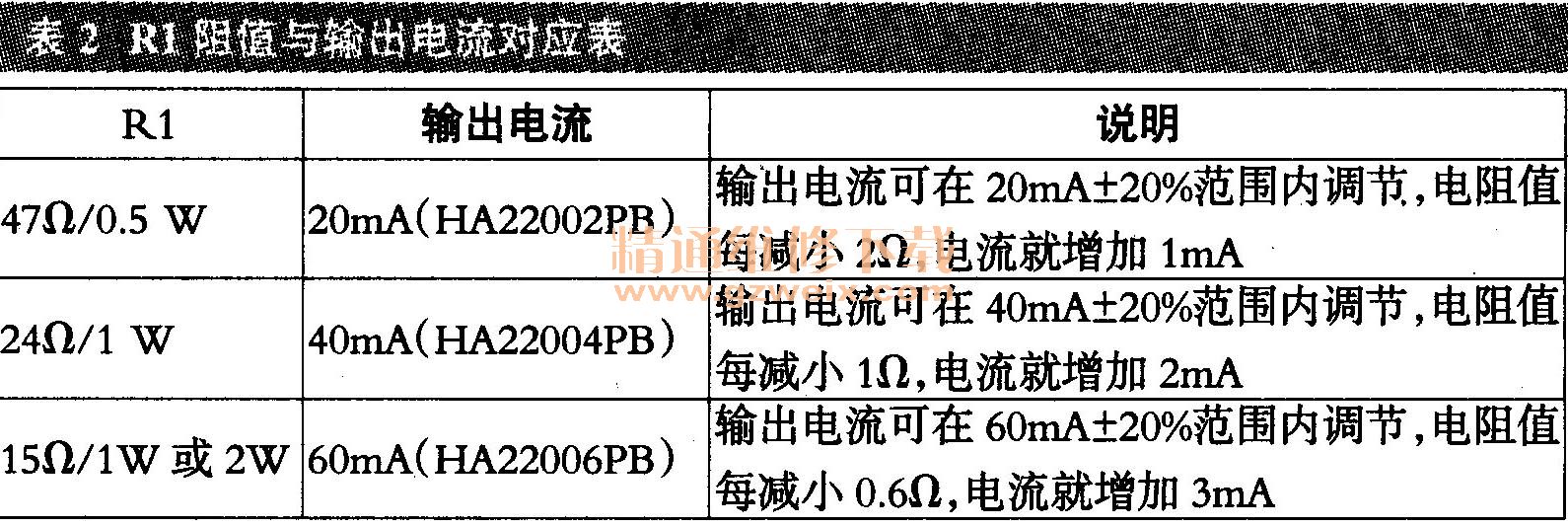

该系列芯片的典型应用电路如图1所示，其最佳输出电压范围为150V～180V，当输出电流为20mA时，最低输出电压（各只LED的正向工作电压之和，下同）为30V；当输出电流为40mA或60mA时，最低输出电压为90V。该电路输出电流大小由R1设定，其对应关系见表2。
另外，当HA22004PB、RA22006PB为多路输出时，应尽量使各路的LED个数和颜色一致。若不能一致，可外接稳压管使各路输出电压均衡。

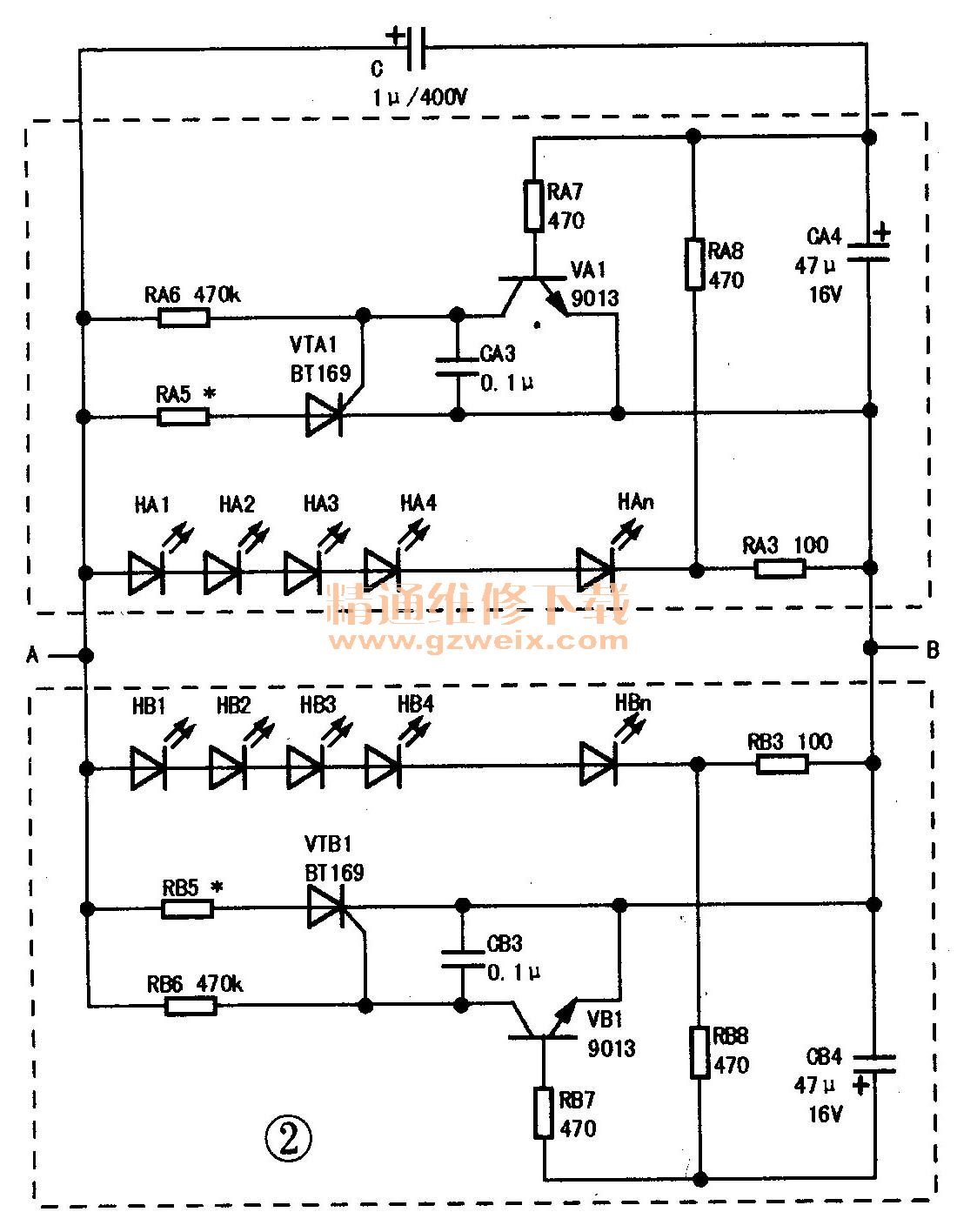

在驱动多路并联的LED灯串的情况下，当一路LED灯串开路时，为防止与之并联的LED，过流损坏，应增加保护电路，如图2所示。
当无LED灯串开路时，RA3或RB3两端的电压使VA1或VB 1导通，短接VTA1或VTB1的门极和阴极，VTA1或VTB1截止，电路正常工作；当下面一路LED串开路时，RB3上电压降为0V、VB1截止，VTB1导通，这时恒流源输出的电流一路通过VTB1形成回路，而不会增加到另一路LED中去，从而起到保护作用。
RA5和RB5的取值：若一路串联50只LED，并假设每只LED的正向电压（VF）为3.2V，则RA5和RB5的阻值为：3.2V×50/0.02A =8000Ω; R5的功耗：0.02 2 ×8000=3.2（W），实际选取时，其功率应不小于5W。

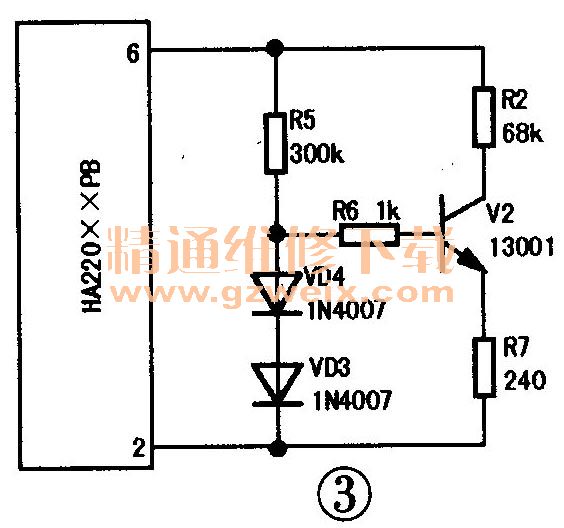

若要让HA220 x xPB系列LED恒流驱动电路能在AC110V～220V及更宽的市电范围内正常工作，可将芯片的②、⑥脚所接的电阻R2用如图3所示的等效电路替代。该等效电路的阻值能自动随输入电压的变化而改变，从而调节芯片内部的工作状态，使之能正常工作。
1．非隔离方式使能

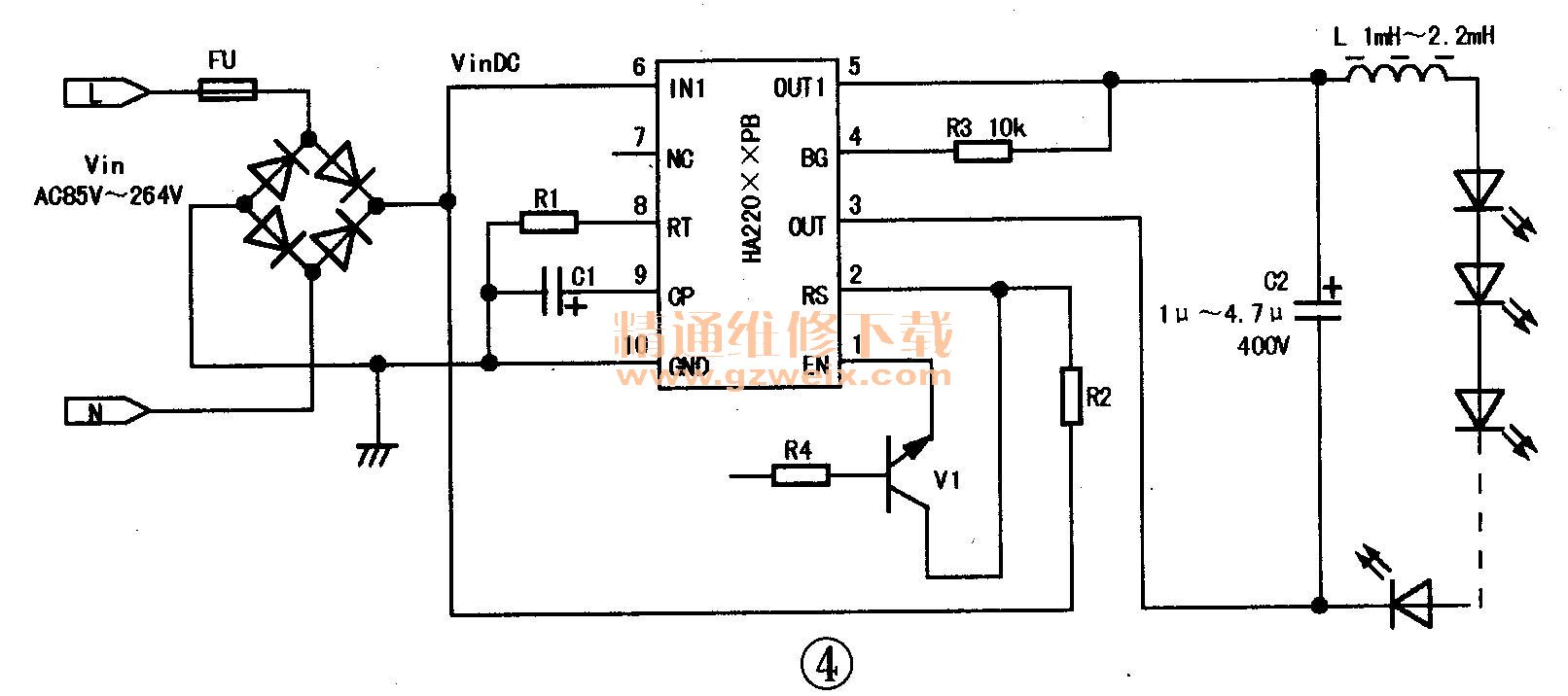

非隔离方式使能电路如图4所示。此电路在典型应用电路的基础上，利用三极管V1的通断来控制使能端，当V1导通时，芯片的①脚通过V1与②脚相连呈高电平，⑤脚输出关断；当V1截止时，芯片的①脚悬空，恒流控制电路正常工作，⑤脚恒流输出正常。利用这一特点，接通或关断LED的驱动电流，使LED发光或熄灭，从而可实现多种发光效果。
图中V1推荐用9013或8050型三极管。当V1通过电阻R4接5V电压时，R4阻值推荐用4.7kΩ或5.1kΩ。电感L与LED串联，其作用是防止LED被瞬间电流冲击损坏。在实际选用电感L时，要求其电感量为1 mH～2.2mH，允许通过的电流至少为实际电流的1.3倍。
提示：只有在控制信号的“地”与恒流器“地”能安全共地时，方可使用非隔离方式使能这种形式。
2.隔离方式使能

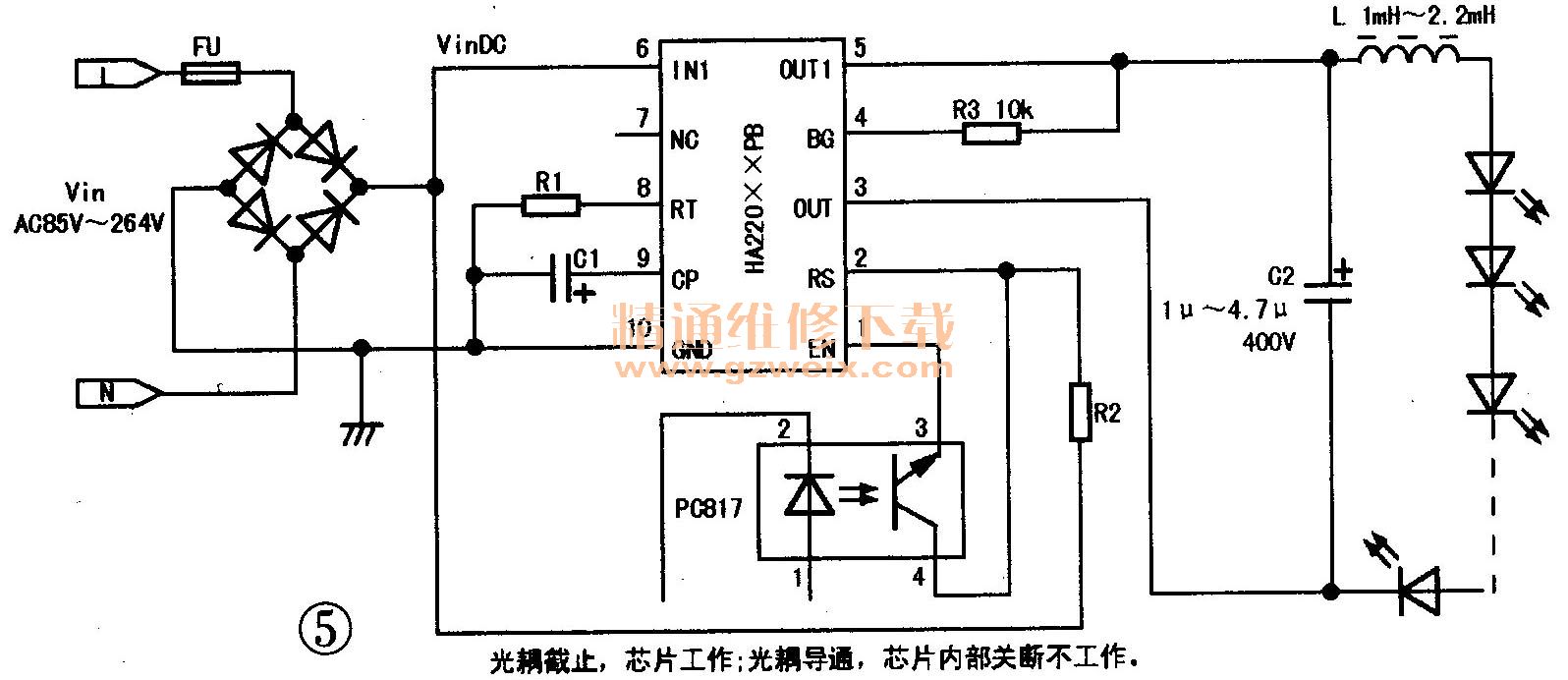

隔离方式使能电路如图5所示，此电路是在典型应用电路的基础上，用光耦控制使能端。当光耦导通时，芯片的①脚通过光耦与②脚相连呈高电平，则⑤脚输出被关断，LED灯不亮；当光耦关断时，芯片的①脚悬空，⑤脚输出正常，LED正常发光。利用这一特点，接通或关断LED驱动电流，使LED发光或熄灭，从而可实现多种发光效果。
3.PWM调光控制

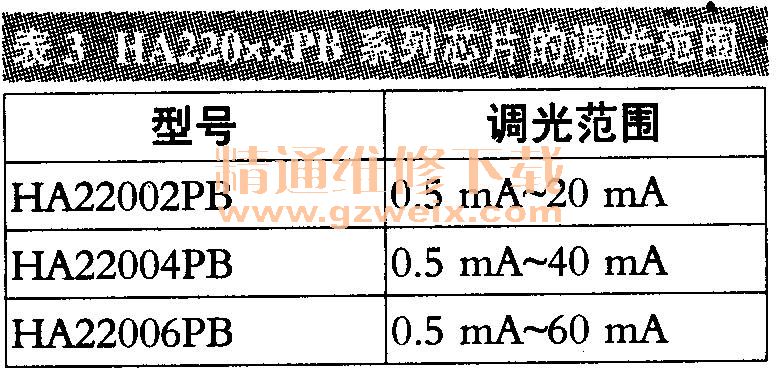

若要实现PWM调光功能，可在该系列芯片典型应用电路的基础上，利用输出电流可调的特点，将图1中的电流调整电阻R1用图6虚线框内R1、R4、R6、U1、V2等元件组成的等效电路代替。此等效电路的阻值大小可由光耦U1控制。当驱动光耦的PWM信号发生改变时，此等效电路的阻值发生改变，从而实现调光功能。HA220 x x PB系列芯片的调光范围见表3。
图6中的N2 （TL494）、C6、R10～R14及电位器RP 1等元件组成PWM信号发生器，调节PIP 1即可改变PWM脉冲的占空比。
