液晶电视易损集成电路-VIPer22A、S14942、Y-VRD960S、Y-QFT4503M、TSM103/A、SP8J3
来源:本站整理  作者:佚名  2015-04-08 08:53:25

    VIPer22A低功耗离线开关电源芯片

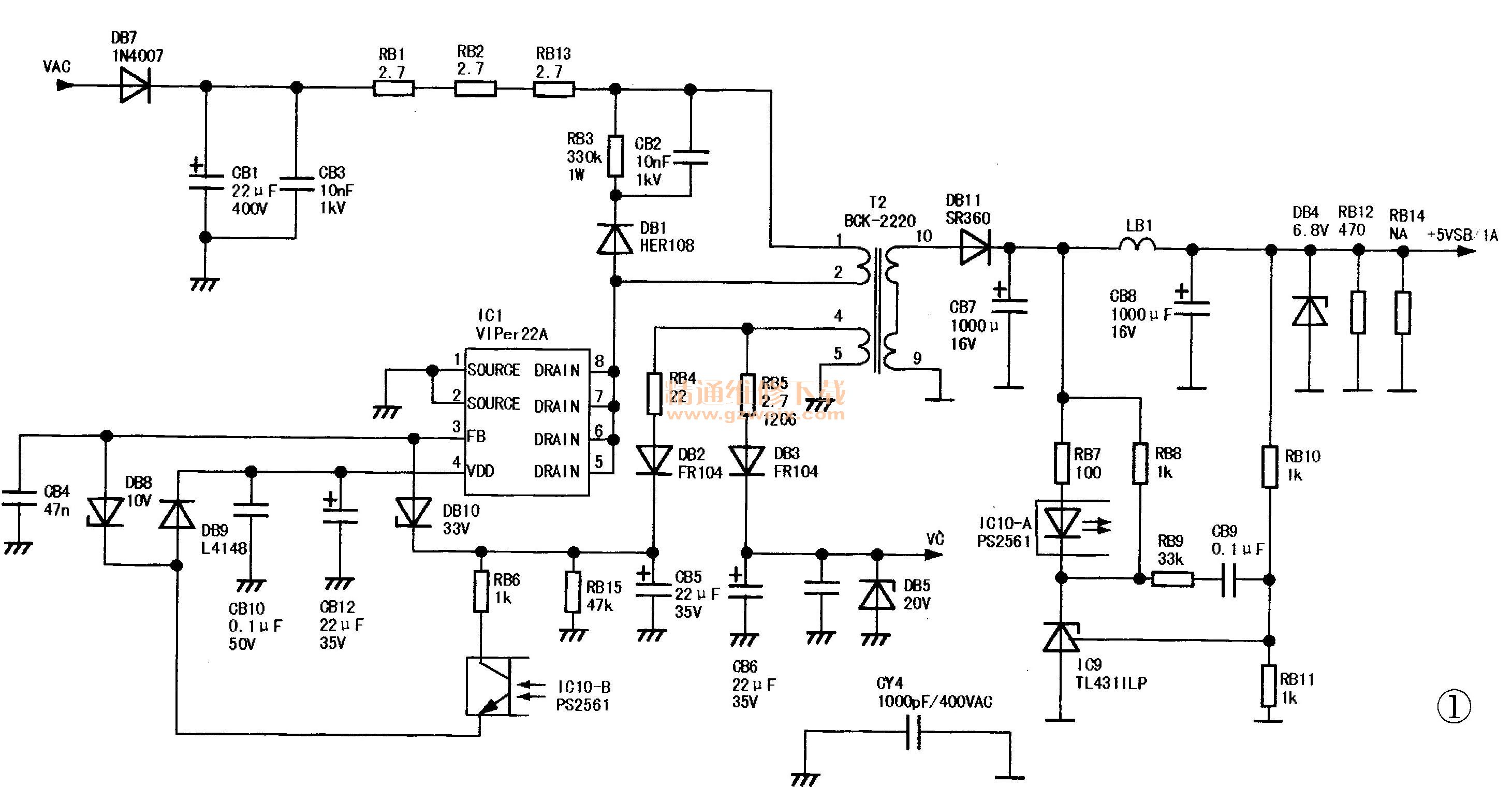

    VIPer22A属于We:系列,常用型号还有VIPer12A(输出功率小于VIPer22A )。该系列芯片采用ST的VIPower MO-3高压专利技术,在同一颗芯片上整合了一个专用电流式PWM控制器和一个高压功率场效应MOs晶体管,这样既减少了组件数量,减少了系统成本,又降低了功耗,其待机功耗小于1W,符合蓝天使和能源之星等节能标准。由于VIPer22A的输出功率在10W左右,是一种非常廉价而性能不错的单端小功率电源变换集成电路,加之外围器件非常少,使用简便,因此广泛用于卫星接收机、DVD、电磁炉及液晶彩电副开关电源电路中。TCL液晶彩电所用的PWL37C型电源板的副电源就采用了该IC,相关电路如图1所示。

    值得一提的是,正常工作时,VIPer22A的④脚供电(VDD)应不低于15V。若市电电压低于AC90V ,VIPer22A内部的初始供电机构通常会自行停止工作,从而导致VIPer22A不能可靠启动。另外,③脚稳压输入控制端(FB)的正常工作电压范围为0V~1V。

    SI4942双N沟道的MOSFET

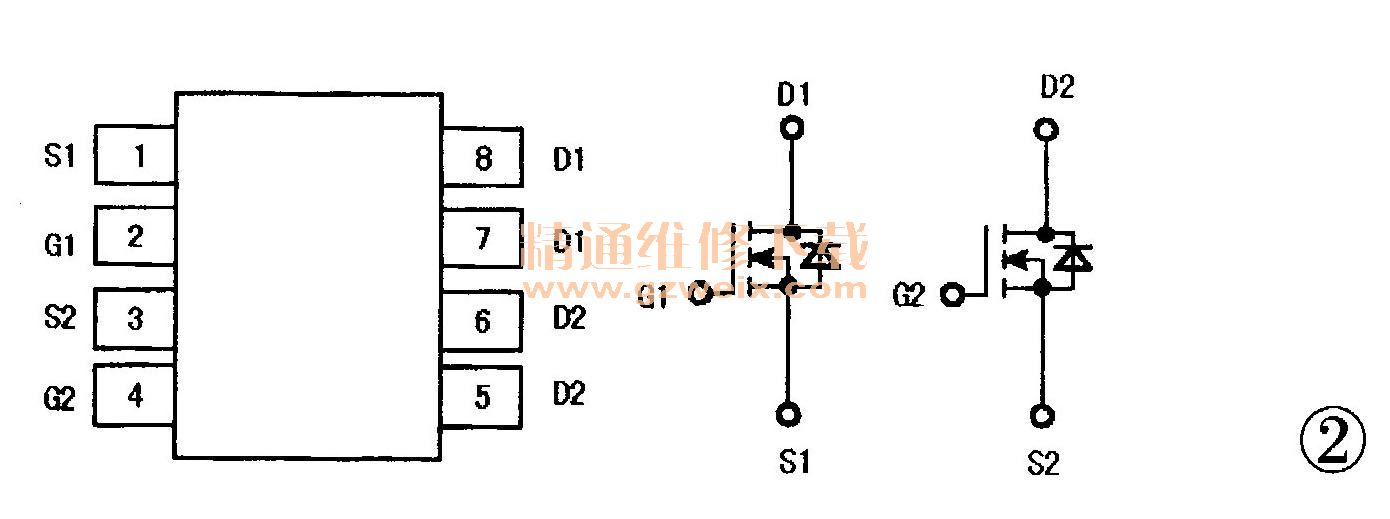

    SI4942是一个双N沟道的MOSFET管,内置有两个40V的N沟道MOSFET管,如图2所示。该元件多用于液晶彩电的背光灯管驱动电路,与高压输出变压器组成桥式功率推挽电路,接收前级的激励脉冲,输出正弦波电压驱动CCFL灯管。

    Y-VRD960S高效DC-AC转换脉冲发生电路

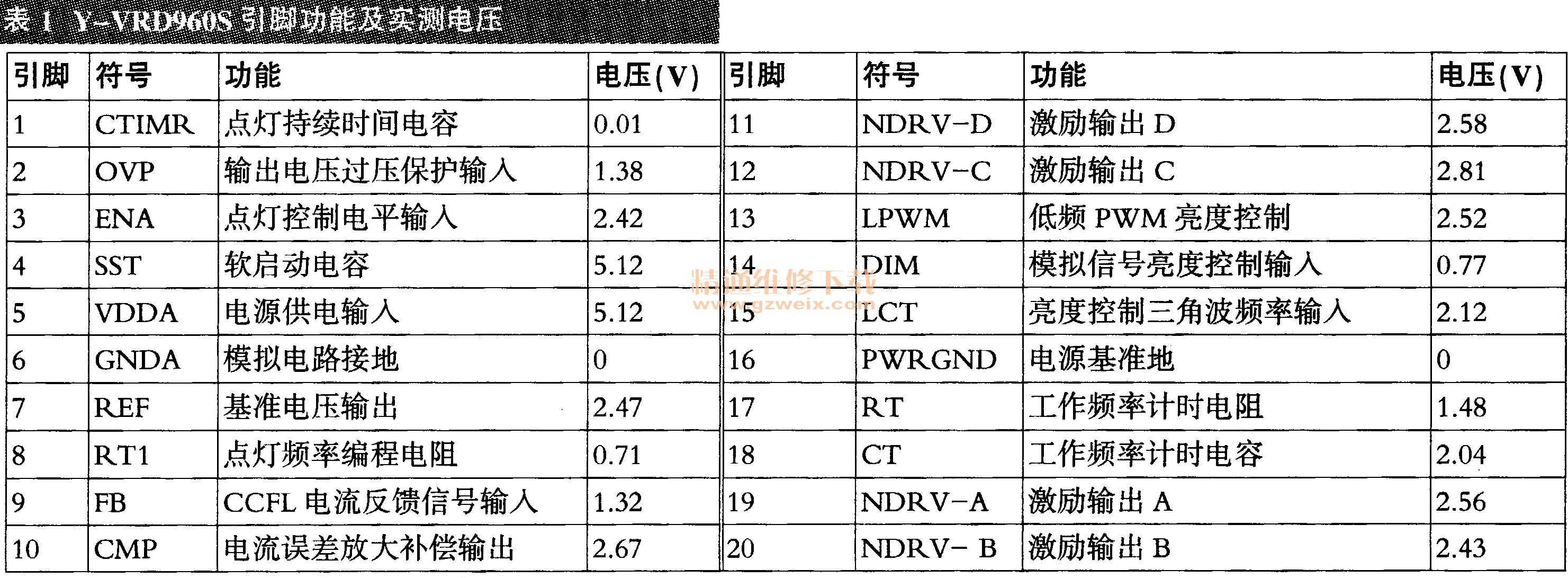

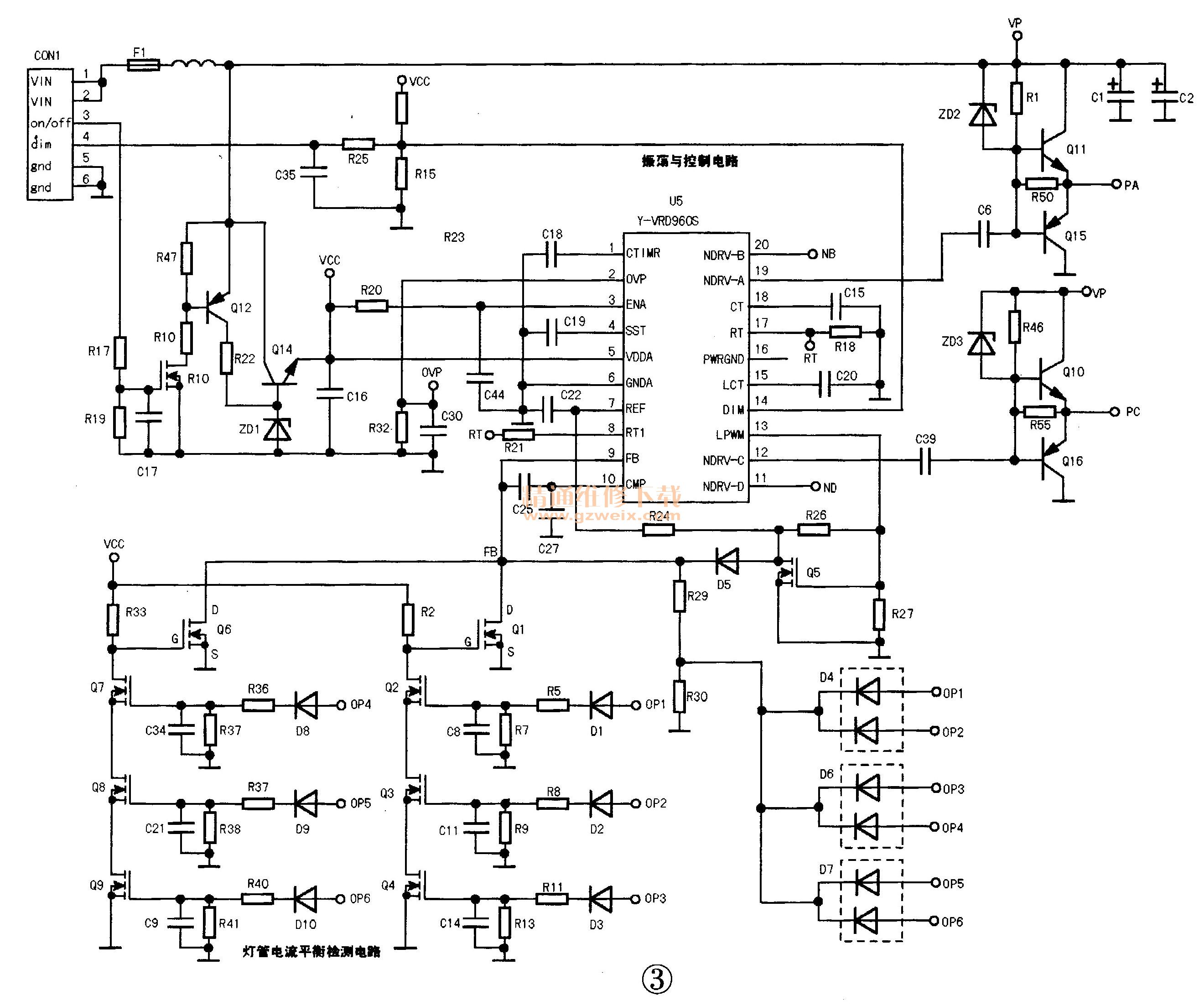

    Y-VRD960S是一款背光灯控制高效率零电压切换的DC-AC转换脉冲发生电路,内置振荡电路、基准电压产生电路、软启动电路、ZVS移相控制器、老化模式控制电路等,还设有灯管开路保护、过压保护、欠压保护等切断脉冲保护电路,具有较宽的输入电压范围和固定的运行频率,其亮度控制可用一个模拟电压该IC在TCL液晶彩电中的应用电路如图3所示,其引脚功能及实测电压见表1。




    Y-QFT4503M P+N沟道8脚贴片MOSFET

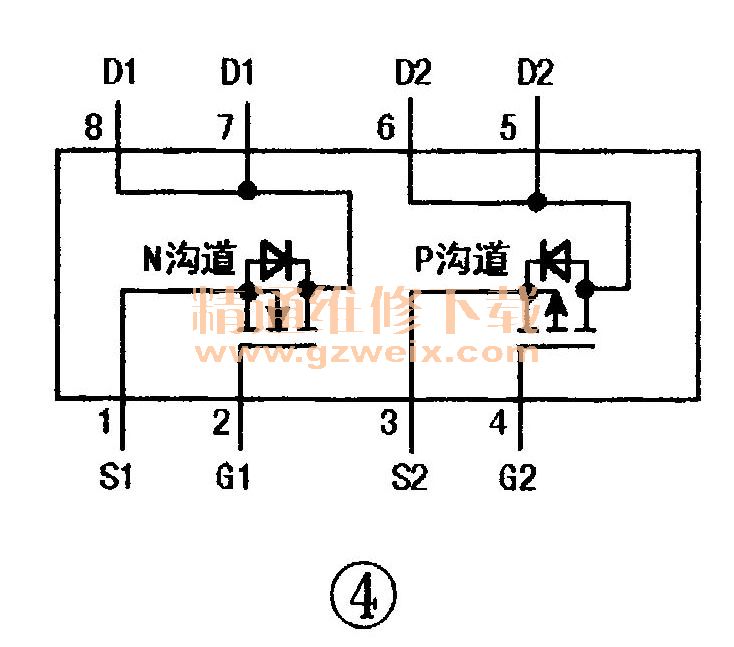

    Y-QFT4503M采用8脚贴片封装,实为一只复合MOSFET,内含一只P沟道和N沟道场效应管,如图4所示,其最大漏源电流Inset为7A,最大漏源电压VDs为30V。该元件在TCL液晶彩电中的应用电路如图5所示,U1、 U2 (Y-QFT4503M)组成一组全桥输出电一路,推动高压变压器T1-T3,使之产生高压,其引脚功一能及实测电压见表2。




[1] [2]  下一页
