无级变速器更换全攻略(1)
来源:摩托车技术  作者:佚名  2015-04-08 08:45:22

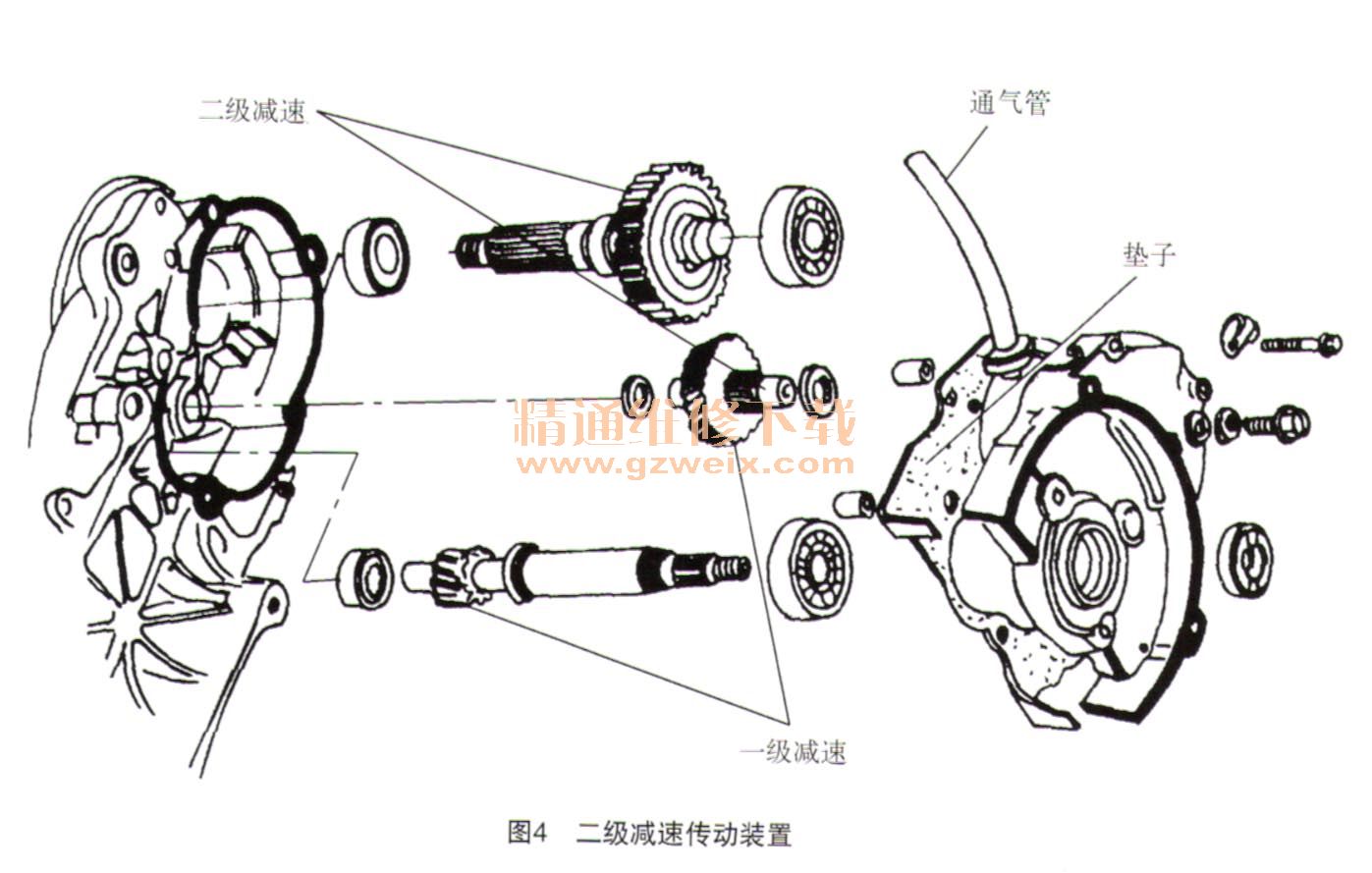

    由于结构上的限制,小功率摩托车和踏板车(见图1)一般采用无级变速器作为传动机构,最常采用的是齿形V带(俗称V型皮带)式无级变速器(见图2),与干式自动离心蹄块式离合器和二级减速传动装置(见图3、图4)配合使用,随着油门的变化,其传动装置能自动地结合、脱开、变速。当发动机转速升高时,变速机构的惯性离心力增大,使从动皮带轮上的齿形V带包角直径减小,此时车速加快;当发动机转速下降时,主动皮带轮的齿形V带包角直径变小,此时车速减慢。这样的结构对摩托车的操作极为方便,但随着使用时间的延长,无级自动变速器零部件逐渐磨耗损坏。本文着重就无级自动变速器配件鉴别、故障分析、更换要点进行探讨,以供广大读者和摩托车爱好者参考。






    1 配件鉴别

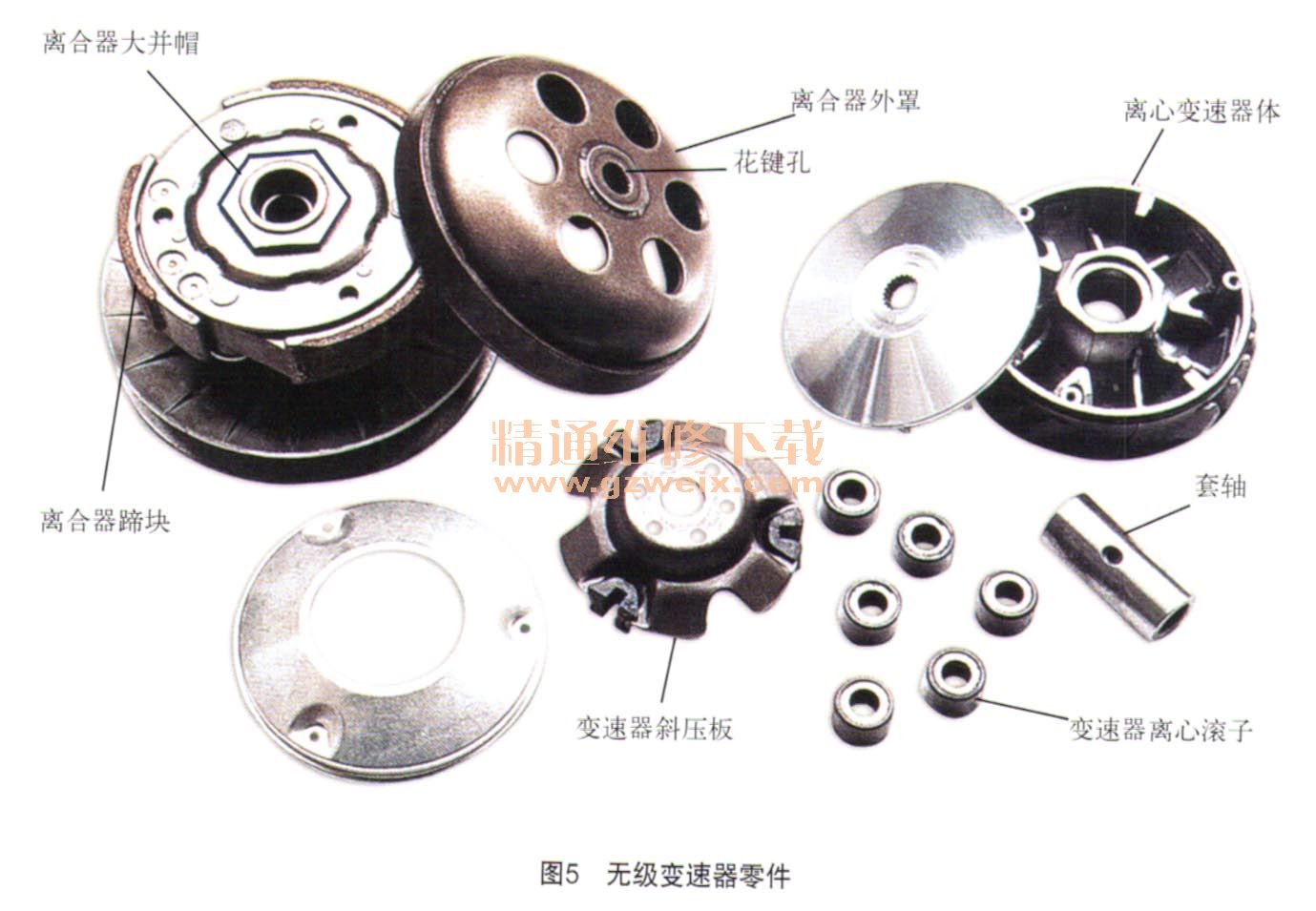

    无级变速器零件较多(见图5),单从外表有时确实难以分辨其质量的好坏。但只要采用科学的检查方法,可对配件作出正确的鉴别,下文作简单叙述(因杂志篇幅所限,后传动齿轮箱部分恕不赘述)。

    1.1齿形V带
    齿形V带安装在主动轮与后皮带轮总成间,即离心变速器与离心离合器间,可将发动机的动力由离心变速器经齿形V带、离心离合器传递给后皮带轮即后传动齿轮箱,从而驱动摩托车行驶,结构简单、传动平稳、噪声低。
    正规生产厂家出品的齿形V带(见图6)一般采用长寿氯丁橡胶、优质聚醋线绳,高温高压下硫化成型,强度高,绕曲性能好,各项性能指标均达到GB 12732-1996标准。齿形V带在反复曲扰4万次试验后,结合面无剥离现象,在发动机传动系统正常情况下、摩托车最大负荷工况下累计行驶应不低于1 000 km。

[1] [2] [3]  下一页
