    TSM103/A恒压与恒流控制器
    TSM 103与TSM103A均属于TSM10X系列。该系列产品内部集成有一个电压基准器件和两个运算放大器,电压基准器件和一个运算放大器的集成构成理想的电压控制器;另外一个运算放大器再与这个集成的电压基准器件和几个外部电阻器配合,起到限流器的作用。该类IC广泛用于需要恒压(CV)和恒流(CC)模式的开关电源中,如要求恒压和输出限流的充电器及适配器中。

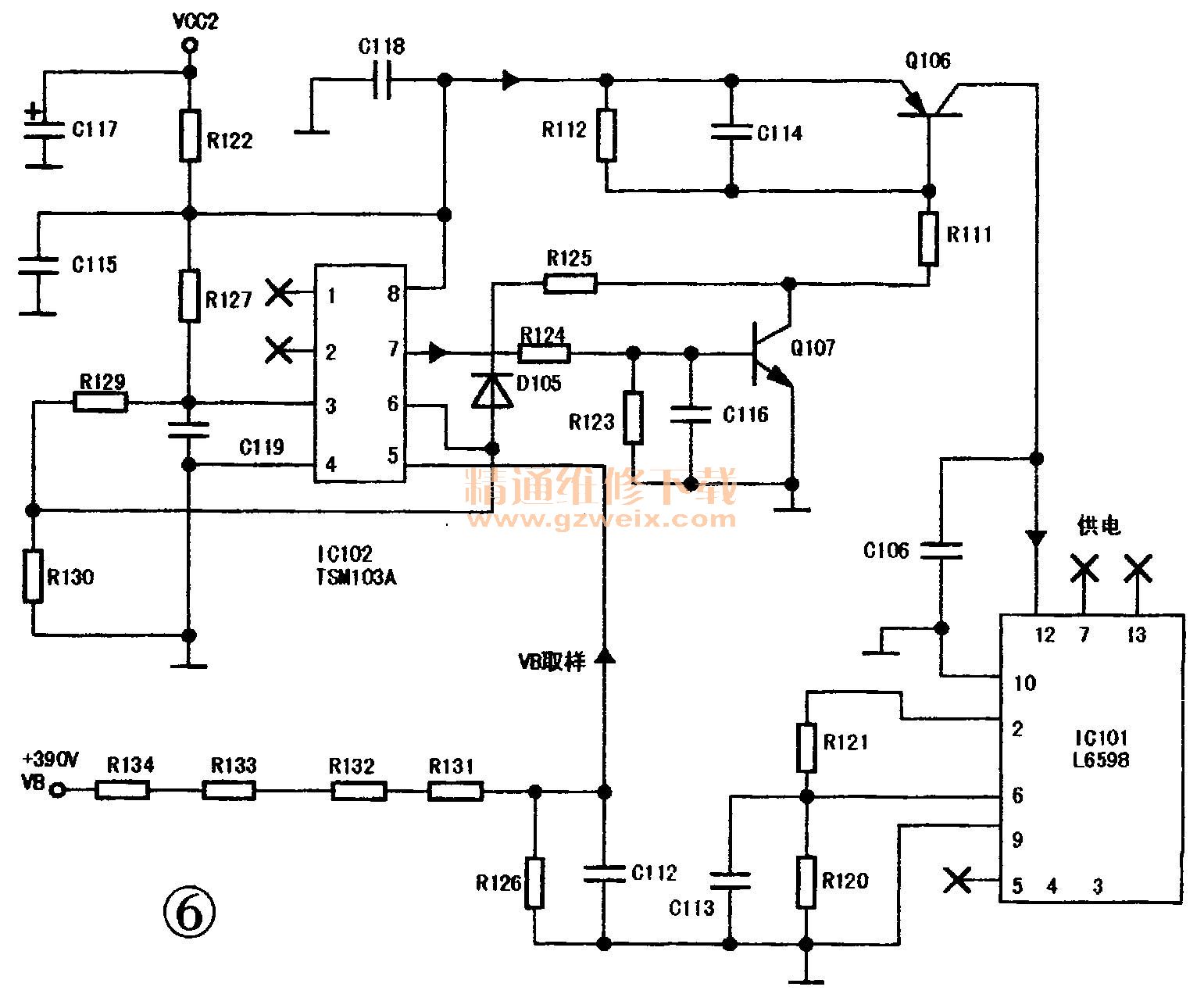

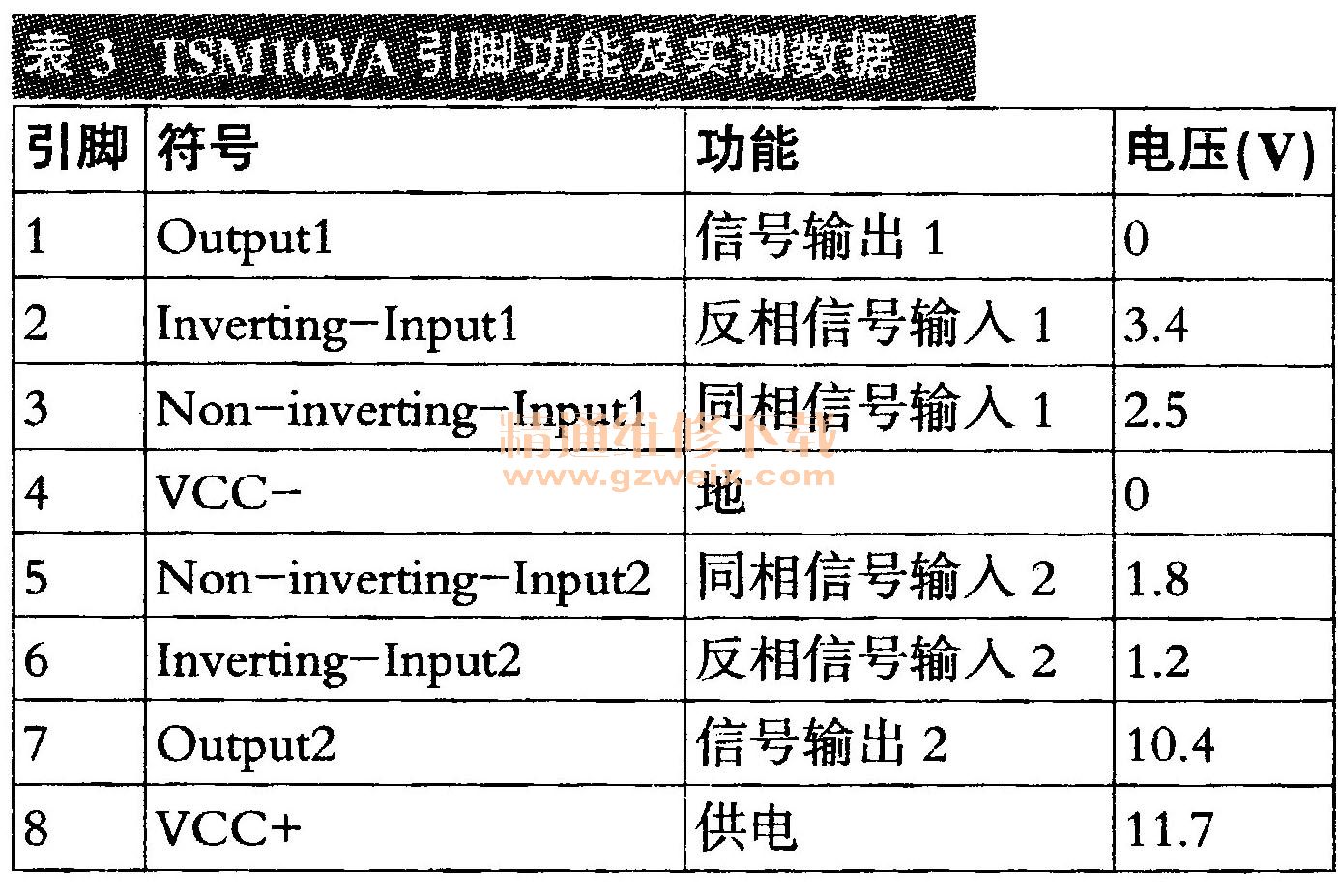

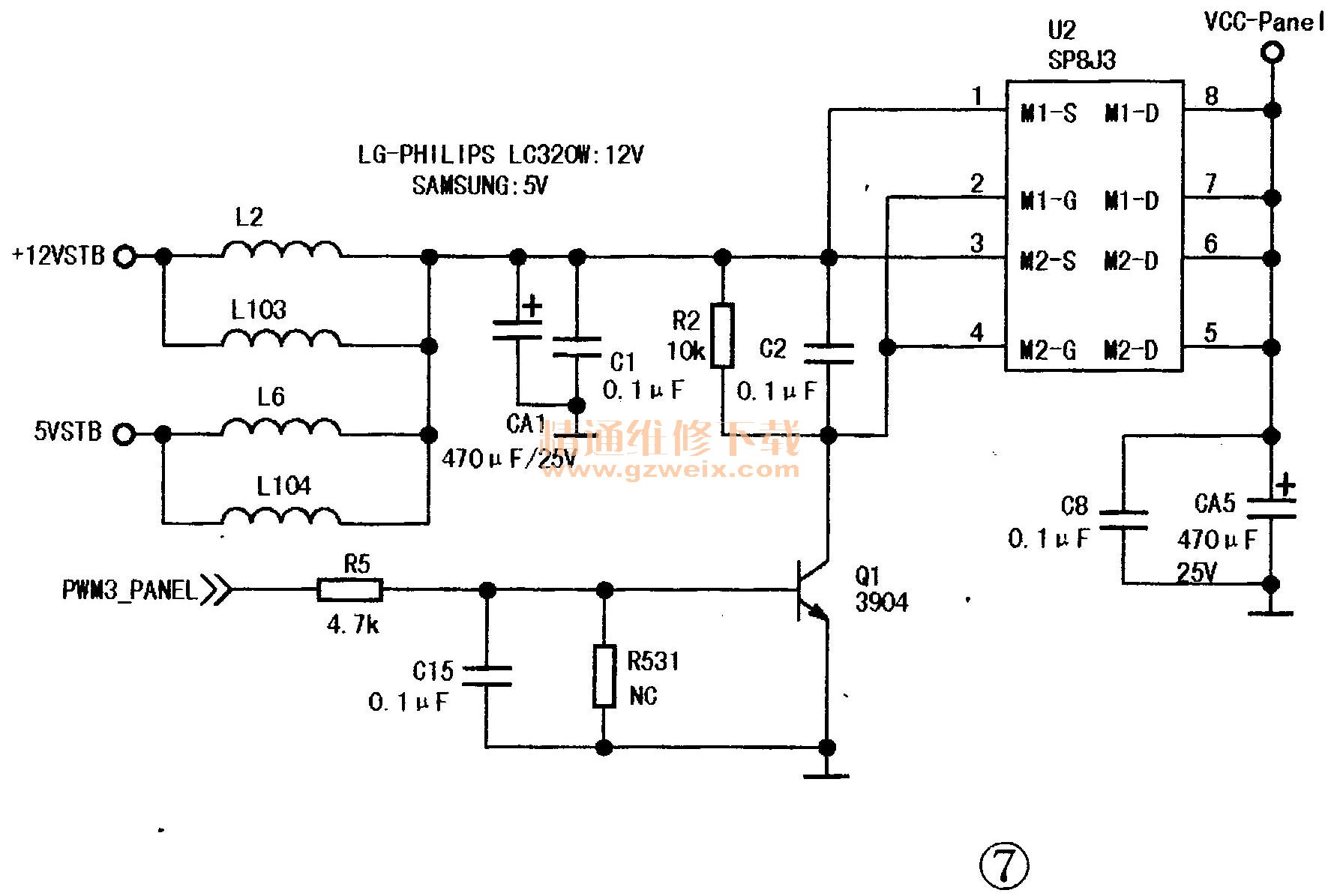

    TSM103A在长虹FSP368 -4M01型液晶彩电开关电源中的应用电路如图6所示,其引脚功能及实测电压见表3。在该电路中,TSM103A(IC102)及其外围元件组成了主开关电源芯片L6598(IC101)的供电控制电路。二次开机后,PFC电路工作,输出约+390V的电压(VB ),经R131~R134与R126分压后,送给IC102的⑤脚,则IC102的⑦脚输出高电平,三极管Q107、Q106导通,VCC2电压经R122及Q106的e、c极送给IC101的12脚,主开关电源启动工作。
