彩色电视行输出变压器的检测、代换与选用(一)
来源:本站整理  作者:佚名  2012-05-13 06:35:58





②将被测行输出变压器初级供电绕组:一端接正常彩色电视机的行输出管集电极;另一端接万用表的一端,其余不变。



③先开主机电源,再开低压电源(即外接的稳压电源),通过观察电流值的大小来判断被测行输出变压器正常与否。正常时该电流也应小于 100 mA。



3) 检测时应注意的问题

①对于某些主机芯底板带电的,应用 1∶1 的隔离变压器与市电隔离后才能进行上述操作,以确保人身和测试仪器的安全。



②断开行输出级的供电必须彻底,松下 TC—2163DR 机彻底断开输出供电的方法,如图 6 所示。在断开 R516的同时,还必须断开 R524,否则会误判。

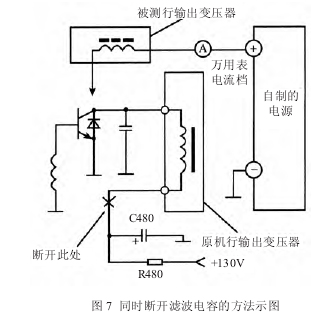

③用一台好的彩色电视机来检查其他牌号行输出变压器时,如原主电源供电端接有滤波电容,在断开主电源的同时,还应断开此滤波电容,同时断开滤波电容器的方法如图 7 所示(以三洋XTP5903M 一 00 型机为例)。在断开R480 的同时还应断开 C480,否则也会误判。



④当测出行输出变压器确有故障时,最好把偏转线圈断开后再测一次(行、场偏转线圈都要断开)。若电流仍大,则说明行输出变压器确已损坏,否则说明故障出在偏转线圈。



上一页  [1] [2] [3]
