再用测量行输出电流的方法来进一步核实。正常工作时，行输出电流为 270～350 mA。

当行输出电流大大超过此值范围时，说明行负载有短路故障。对于有限流电阻类型的彩色电视机，可用测量限流电阻端电压或关机瞬间快速用手摸一下限流电阻是否烫手的方法，来判断行输出电流是否过大。

( 3) 利用黑白电视机检测法

用这种方法检查行输出变压器是否有短路的情况较简单，不过，这种方法不需将行输出变压器的所有引脚全部焊离原电路，只要将被怀疑行输出变压器的初级绕组(即接行输出管与接电源的绕组)的引出脚与其外围元件脱离开，然后将其接到一台黑白电视机的行输出部分。

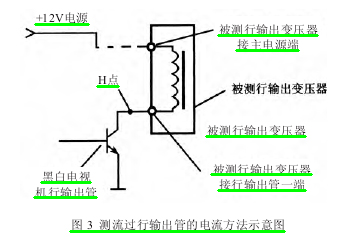

彩色电视机行输出变压器与主电源相连的一端接到黑白电视机 12 V 电源正端，与彩色电视机行输出管集电极相连的一端接到黑白电视机的行输出管集电极上。测流过图 3 中 H 点的电流：若小于 50 mA，说明被检测行输出变压器无短路现象；若大于 200 mA，则说明它的“低压包”或“高压包”不良，应换新件。如用万用表直流电压档测它的高压输出端，应有约 1000 V 以上的高压，否则说明行输出变压器也不正常。

（4）短路检测法

这种方法实际上就是让行输出部分直流正常供电，交流振荡停止。因为行输出变压器的故障基本上是内部有短路匝，出现交流短路，电流增大。因此，只要使行输出级停止振荡，就不存在交流短路，电源电压便可恢复至正常值。这种方法既简便又实用。

具体方法是：当机器出现无光、无声，但能听到机内有轻微的“吱吱”保护叫声，测量主电源电压下降至低于 50 V 时，可将万用表接于主电源输出端，然后将行推动变压器初级瞬间短路，如短路后电源电压能上升至接近主电源电压，则说明行输出变压器内部有短路故障。不过此法只能短路行推动变压器初级而不能短路次级。如果短路次级等于加大其负载电流，会烧坏行推动管和限流电阻。凡短路之后，彩色电视机供电电压不升高，则故障多是行输出管或阻尼管击穿。

（5）外接低压电源检测法

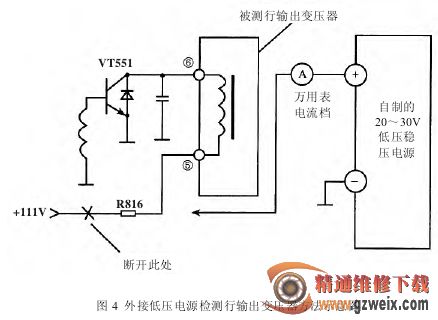

这种方法需先自制一台输出电压为 20～30 V、负载能力大于 1 A 的普通稳压电源，然后配合万用表对彩色电视机行输出级单独进行低电压供电。通过检测流过行输出变压器初级电流值的大小，来对故障机或新购的行输出变压器作出准确的好坏判断。以下是具体检测方法(以松下 TC 系列大屏幕机为例，相关电路如图 4 所示)。

1) 检测故障机行输出变压器

①断开行输出变压器原 111 V 供电端，即焊下 TC系列机中 R816 电阻的任一端。

②利用稳压电源对行输出级单独进行低压供电。其接线方法是：将稳压电源的负端与机器的地相连，正端串一万用表 (档位应放在大于 1 A 的电流档位置)，万用表的另一端直接接在行输出变压器的供电输入脚上，其余不变。

③先开主机电源，再开低电压供电电源，通过观察万用表指针读数的大小来判断其正常与否。正常情况下，负载电流应小于 100 mA，空载电流小于 60 mA(松下 TC 系列机带上负载约为 90 mA，断开各主要负载电流约为 50 mA)。

通过上述检查就可确定行输出变压器是否有绕组发生短路现象。

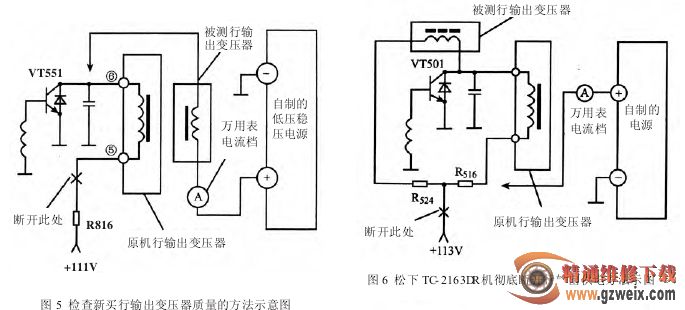

这种方法也可用来检查新买的行输出变压器的质量，具体检测方法如图 5 所示。

2) 检测新的行输出变压器

①利用一台好的彩色电视机，断开行输出变压器的供电端(例如松下 TC 系列机中的 R816 电阻的任一脚)。
