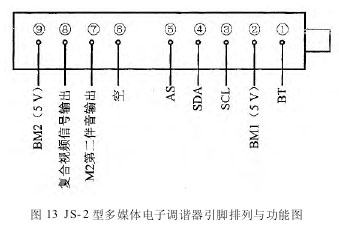

( 13) J S- 2 型多媒体电子调谐器引脚排列与功能
JS-2 型多媒体电子调谐器引脚排列与功能如图13 所示。该电子调谐器与中放二合一，采用 VIF—PLL同步解调和 FM—PLL 检波，输出 AV 信号及第二伴音信号。5 V 供电，功耗低，卧式安装，适合于高档彩色电视机或多媒体电脑 TV 卡中的应用。

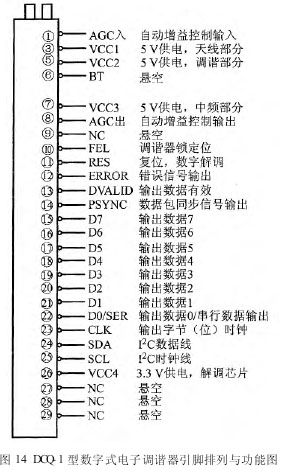

( 14) DCQ- 1 型数字式电子调谐器引脚排列与功能
DCQ-1 型数字式电子调谐器引脚排列与功能如图14 所示。该电子调谐器采用 U／V 全波段接收，I2C 总线控制，二次变频技术。调谐与 QAM 解调一体化，输出MPEG-Ⅱ规格的 TS 流，QAM 解码集成电路 STV0279 是电子调谐器的核心。我国采用欧洲 DVB—C 标准，按使用要求分立式、卧式两种。适用于电视机的机顶盒(STB)上使用。
( 15) UVEl 4- C04( D型) 型电子调谐器引脚排列与功能
UVEl4-C04(D 型)型电子调谐器引脚排列与功能如图 15 所示。该电子调谐器的外形尺寸为：44 mm×30 mm×l0 mm，它具有电路简单，全频道接收、灵敏度高的特点。它为低压供电，BM=9 V，AGC=1.6 V,BT=0.5～25 V。
