三、12V、17V开关电源供电子琴
    来自待机开关电源的14.6V电源电压加到供电开关管Q7710的e极，来自控制电路的开机电压8.9V经R7726加到6V稳压管D7760的负极，D7760因此导通，把0.64V电压加到Q7709的b极，Q7709导通，其c极为低电平，Q7710导通，从c极输出14.6V的电源电压，加到主开关电源IC7301的②脚。

    四、主开关电源电路

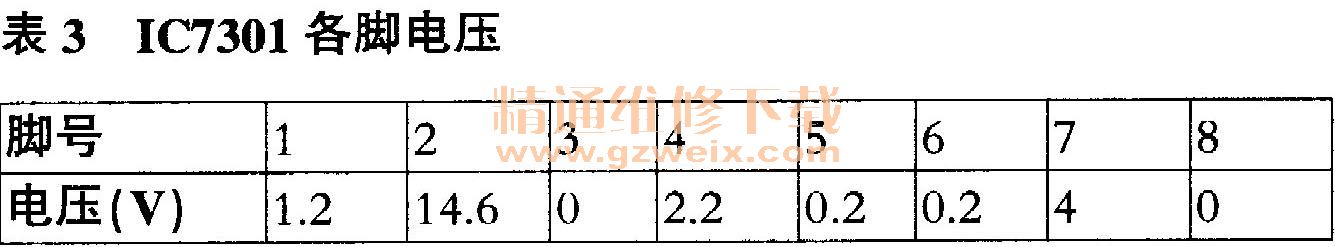

    主开关电源部分电路图见图2、IC7301的VCC端②脚有14.6V送入后，IC7301得到供电开始振荡工作，从⑤脚输出8Vp-p的正驱动脉冲，加到开关管Q7301的G极，Q7301在驱动脉冲控制下周期性地导通和截止。来自PFC电路的390V电压，加到主开关电源变压器T7301初级线圈入端⑥脚，出端①脚和开关管Q7301的D极相连。当开关管周期性的导通和截止时，就会在T7301的初级线圈中形成脉冲电流，在次级产生感应电压，经整流后输出12V/17V电源电压，为整机供电。IC7301引脚数据见表3。



    开关管过流保护：开关管Q7301的S极到地接有过流检测电阻R7304、R7304把开关管的电流转换成电压，加到过流保护脚IC301的⑥脚，当开关管过流时，IC7301的⑥脚电压上升过高，就会切断⑤脚输出的正脉冲，关断开关管，消除过流现象。
    T7301次级电源输出电路：⑩脚产生的感应电压经D7503整流、C7506滤波，得到17V电源电压为背光逆变电路供电。
    ⑨脚产生的感应电压经D7552整流、C7505滤波，得到12V电源电压为整机供电。同时，12V电源还加到分压取样电路R7509 →R7510→R7511，在R7511上端分得取样电压，经Q7501倒相放大后控制稳压光耦PC7301内部发光管的发光强弱→调节PC7301内部光敏三极管内阻的大小。调节IC7301的①脚电压反馈电压高低→稳定12V/17V电源的输出电压。
    IC7301的④脚是启动引脚，当②脚供电来自自给开关电源时，需要给启动引脚供电，但因为本开关电源芯片的供电不是取自本开关电源，还是由副电源供电，因此，不需要对④脚外加启动电压，④脚可以悬空。
    IC的⑦脚到地接有一只软启动电容，这样可让开关电源的输出电压逐渐升高到标准值，而不是突然由0V跳到标准值。
    12V误差放大管Q7501的e极到地接有一只6V稳压管D7562，为Q7501的e极提供一个基准电压。Q7503和D7551是12V电源电压过压保护电路。D7551是一只14V的稳压管，正常工作时12V的电源电压经过R7522、R7505加到D7551的负极，D7551、Q7503截止，对电路工作没有影响；当12V电源输出的电压值超过14V时，D7551击穿导通，Q7503随之导通，使光耦PC7301发光管两端被Q7503短路，光耦截止，触发IC7301内部的过压保护电路动作。

    三、AC检测电路

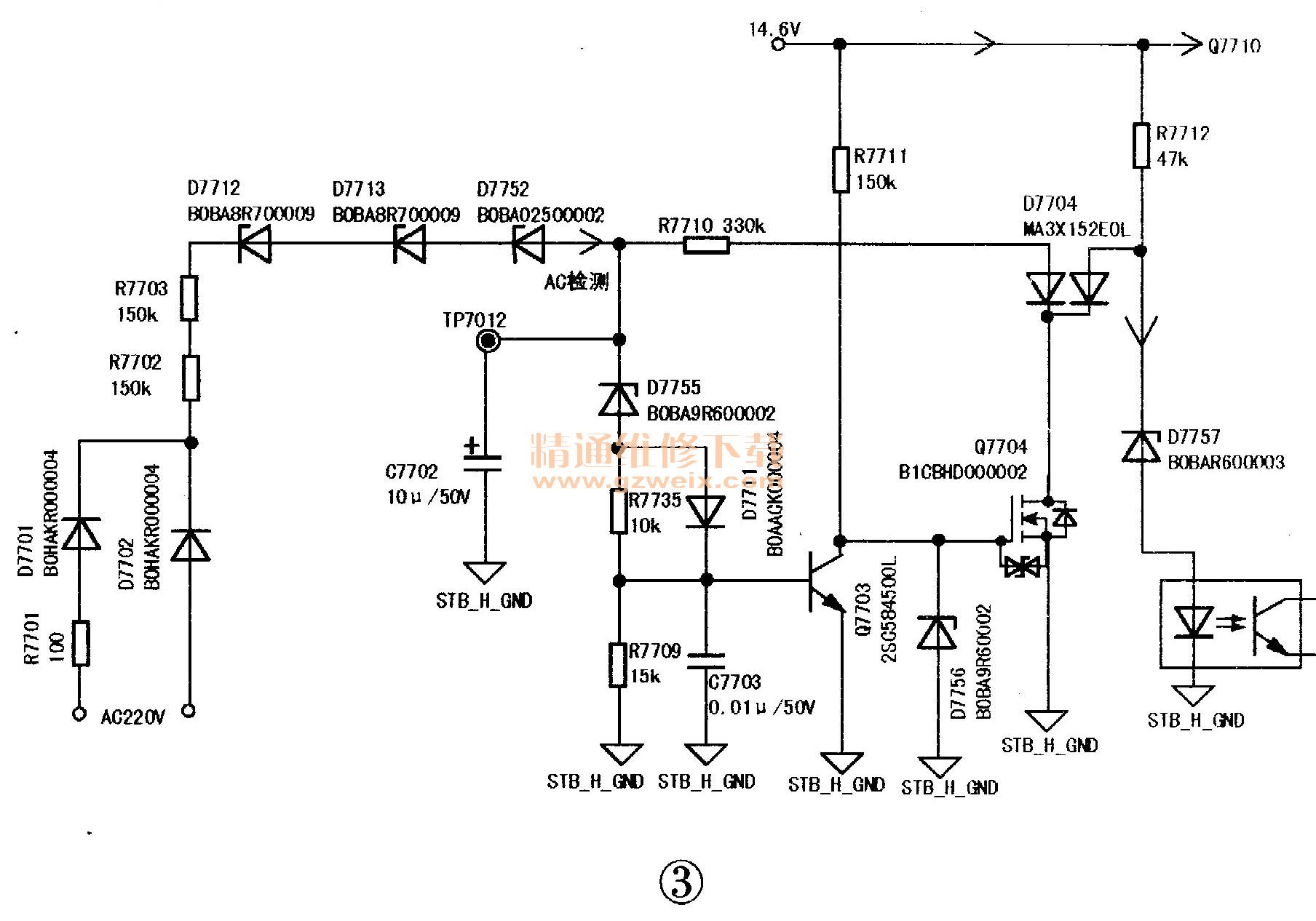

    当市电下降到100V时，为了保持开关电源输出的电压值不随之下降。稳压芯片控制开关管加大导通宽度，开关电源仍然能输出稳定的标准电压值。但如果市电电压下降到90V以下时，开关管的导通宽度会很大，此时流过开关管的电流很大，会烧坏开关管，为此，需要检测市电电压是否过低。松下的平板电视机中，不论是PDP还是LCD电视机，都设有AC电压检测电路，当检测到市电电压过低时，关断开关电源的工作，防．止过流烧坏开关电源，见图3。

    当220V市电电压正常时，220V市电经D7701、D7702全波整流，得到全波脉动电压，经k7702、R7703、D7712、D7713、D7752（25V稳压管）导通、D7755（9V稳压管）导通→D7711导通→Q7703导通→Q7704截止，来自待机电源的14.6V电压经R7712、D7757（3.5V稳压管）导通、D7757正极输出1V电压去光耦PC7702发光管→PC7702导通→开启STB6V开关管Q7602导通→Q7601导通→副电源板输出STB6V经过Q7601到主板。
    当市电压降低到小于90V时，经D7701、D7702整流后全波脉动电压也下降，稳压管D7752、D7755截止→Q7703截止→Q7703的c极为高电平→Q7704导通→Q7704的D极为0V→双二极管D7704内部的右管导通，D7757的负极拉低到只有0.6V→D7757截止，其正极输出0V→光耦PC7702截止→Q7602截止→Q7601截止→电源板关断STB5V的输出→主板得不到待机电源电压。全机不工作。
    在上述过程中，因为市电电压降低到小于90V时，AC检测电路使Q7602截止时，其D极为高电平，加到Q7603的G极，Q7603导通，其D极为低电平，关断Q7604，关断光耦PC7701，电源板关机。
