一辆行驶里程约5.6万km，搭载N52发动机的2007年宝马3251 E90轿车。客户反映：该车的机油油位无法显示。

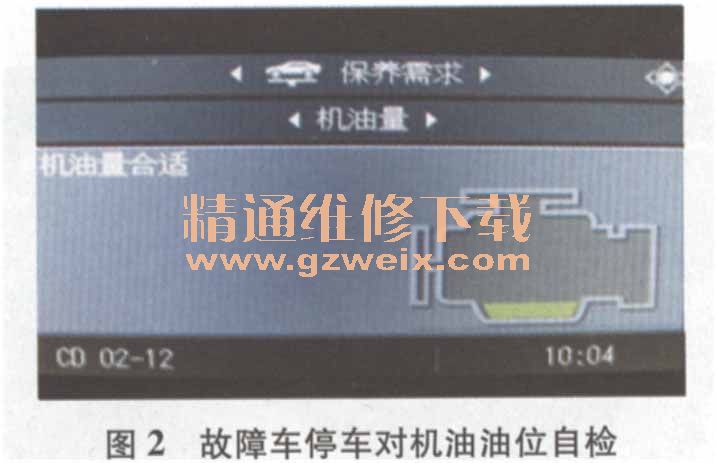

    宝马车从N52发动机开始就取消了传统的发动机机油油位标尺，取而代之的是一个安装在油底壳内的电容式的油位传感器，传感器检测机油油位，在车载显示器上显示（图1）。该车客户反映，停机时车辆机油油位是可以自检的（图2，只是提示机油量可以满足发动机起动条件，无法提供精确的机油量显示），但是在发动机起动着机后机油油位就无法测量了，系统始终显示“正在测量”（图3）。

    维修人员连接故障检测仪进行诊断，没有存储相关的故障记忆，根据故障现象分析，认为导致产生上述故障的原因有：机油油位传感器损坏；机油油位传感器供电或搭铁有故障；BSD总线异常；发动机控制单元（DME）内部故障；某些后台条件禁用了机油监测功能。

    首先在连接故障检测仪中直接读取机油油位数值，发现无法读取，故障检测仪一直显示“测量正在进行”，最终却无法显示出来，这也说明发动机控制单元自身也无法得知确切的机油量信息。

    为了更加深刻研究出故障成因，笔者整理了机油量显示的信息流：油位传感器升BSD总线升发动机控制单元（DME）→PT-CAN总线→电子接线盒（JB）→K-CAN总线→车辆信息显示器（CID）。该车在发动机关闭、接通点火开关（与15号供电端子相通）时，CID可以显示“机油量合适”，且无任何总线故障记忆，也无任何其他相关功能异常，根据此现象可以排除了K-CAN和PT-CAN通讯出现故障的可能。

    检查机油油位传感器的供电和搭铁情况，都是正常的。接着检查BSD总线。连接IMIB，从机油油位传感器处读取BSD波形（图4）。根据BSD波形判断，BSD信号传输是正常的。但是这并不能完全排除BSD总线由于接触问题偶尔失效从而引起故障的可能。于是又检查了BSD通断及BSD对搭铁和电源的短路情况，结果也均正常。

    按照该车的电路图，对机油油位传感器线束进行检查，也没有发现问题。同时，经过波形读取、导线测量、理论分析等多个步骤，也完全排除了BSD总线出现故障的可能性。鉴于该车辆曾经做过维护，有可能机油油位传感器未被清洁干净。所以，清洁机油油位传感器后试验，无任何效果。更换机油油位传感器试车，故障依旧。至此可以排除机油油位传感器导致故障的可能。

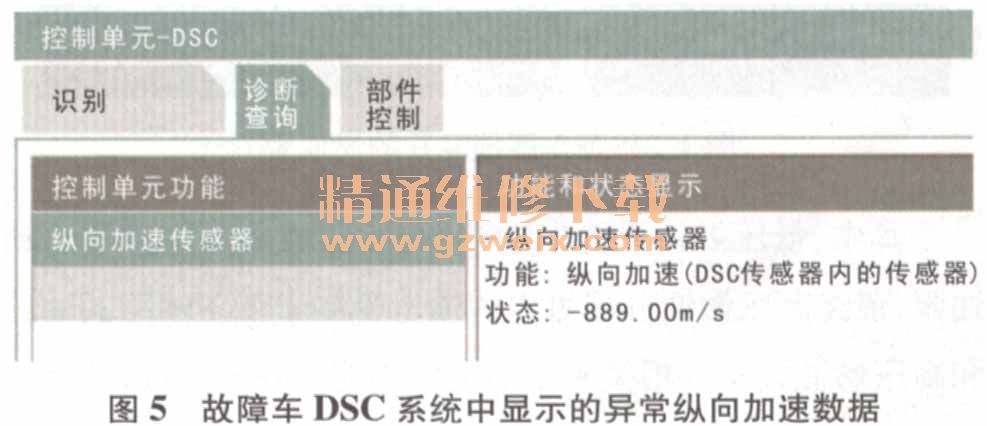

    怀疑是某种后台程序禁用了机油量显示，于是再一次对该车进行路试，希望可以读取到机油量信息。路试中发现，当通过一段颠簸路面后，机油油位却能显示了，但是回厂原地运行发动机却不能正常显示机油油位。用举升机把该车顶起来，起动发动机并挂挡行驶，发现机油油位偶尔也能显示。捕捉到此现象以后多次测试，综合路试情况，判断导致故障的原因应该来自动态稳定控制（DSC）系统，于是拔掉DSC ECU导线侧连接器试车，原地起动发动机测试，可以测量动态机油量。至此，怀疑问题可能是DSC ECU,DSC传感器或相关线束故障所导致的。插上DSC ECU线束连接器，再拔掉与DSC ECU连接的所有传感器，动态机油量也可以正常显示，由此可以确定，DSC系统中的某个传感器出现了问题。利用故障检测仪读取DSC内的所有传感器数值，发现纵向加速度在车辆静止时数值为-889.00 m/s2（图5）。车辆在完全静止的时候，居然有加速度显示，于是把故障点锁定在纵向加速度传感器上。拔掉纵向加速度传感器导线连接器后测试，动态机油量显示正常。

    原来由于DSC系统中的纵向加速度传感器损坏，发送错误信号，使发动机控制单元误以为轿车处于过大的加速度之下，于是就关闭了机油油位检测功能。

    故障排除：更换了损坏的纵向加速度传感器试车，上述故障排除。
