一辆行驶里程约10万km的2005年宝马520i轿车。用户反映:该车中央信息显示屏(CID)有时显示花屏,有时候显示黑屏。车辆的收音机、音频系统播放正常。
故障诊断:

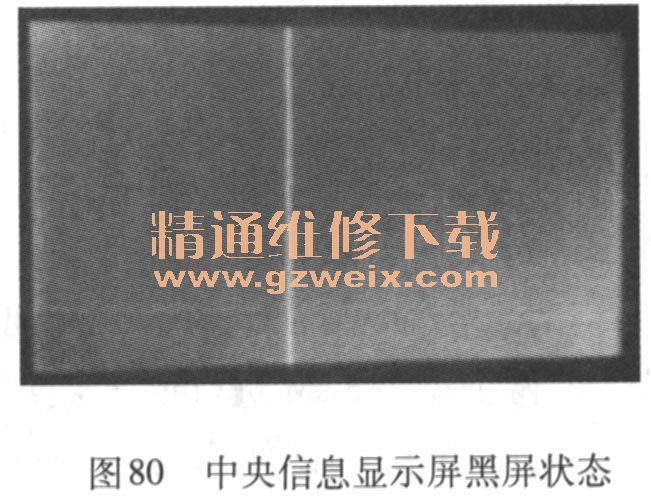

1)检查时车辆的中央信息显示屏正处于黑屏状态,收音机可以正常播放音频。关闭点火开关,稍等片刻,再次打开点火开关和CID,CID开始处于花屏状态,并不停地闪烁,过一会儿变成黑屏状态,如图80所示。
2)连接宝马专用诊断仪ISID进行全车诊断检测,没有相关故障存储。通过调用控制模块功能,检查CID控制模块功能和状态,显示如图81所示,CID供电为14. 91 V;内部供电电压4. 67 V ;总线显示状态,已接通;LVDS数据导线1的状态,中断;LVDS数据导线2的状态,正常;背景灯亮度灯泡,已接通。
3)在上述CID控制模块数据显示中,LVDS数据导线1的状态为中断。正常车辆LVDS数据导线1和2状态均应为正常,分析CID黑屏可能与LVDS数据导线1的中断状态有关。
4) LVDS,即低压微分信号,在信息娱乐系统M-ASK(多音频系统控制器)执行最重要的中央功能和控制任务。它负责各个系统相互间的通信和操作,其中包括LVDS驱动装置功能,LVDS驱动装置接收来自图像处理器的数字式RGB信号,把RGB信号转换成LVDS信号,并通过LVDS电缆发送到CID,这样在显示器上就有数字图像信号显示。
5)由此分析,故障范围在M-ASK,LVDS电缆和CID本身。LVDS信号难以通过检测判断其好坏。将CID与相同车型车辆进行对调试验图像即能正常显现出来,再观察CID控制模块功能和状态显示LVDS数据导线1的状态,也变成正常。
故障排除:更换CID并编程设码,故障排除。
