雪铁龙毕加索组合仪表黑屏无显示
来源:本站整理  作者:佚名  2013-10-11 09:34:27

    一辆行驶里程约14.5万km的2003年雪铁龙萨拉毕加索轿车1. 8L轿车。用户反映:该车组合仪表黑屏无显示,且无转向灯、刮水器、空调、收放机、电动玻璃等功能,但发动机可正常起动,前照灯可正常开启。
    故障诊断:
    1)用PROXIA专用诊断仪进行整体测试,除发动机控制单元和ABS防抱死控制单元可以进入诊断,其余BSI智能服务器、组合仪表、显示器、收放机、空调控制单元均无法进入诊断。
    2)萨拉毕加索的BSI智能服务器、组合仪表、显示器、收放机、空调控制单元等控制单元并联在Data和DataB两条VAN网线上,构成多路传输系统VAN网(图96),而动力总成和ABS控制单元并不在其中。从上述现象分析,该车所有VAN网功能均已丧失,其故障应与各VAN网控制单元或VAN网连接有关。

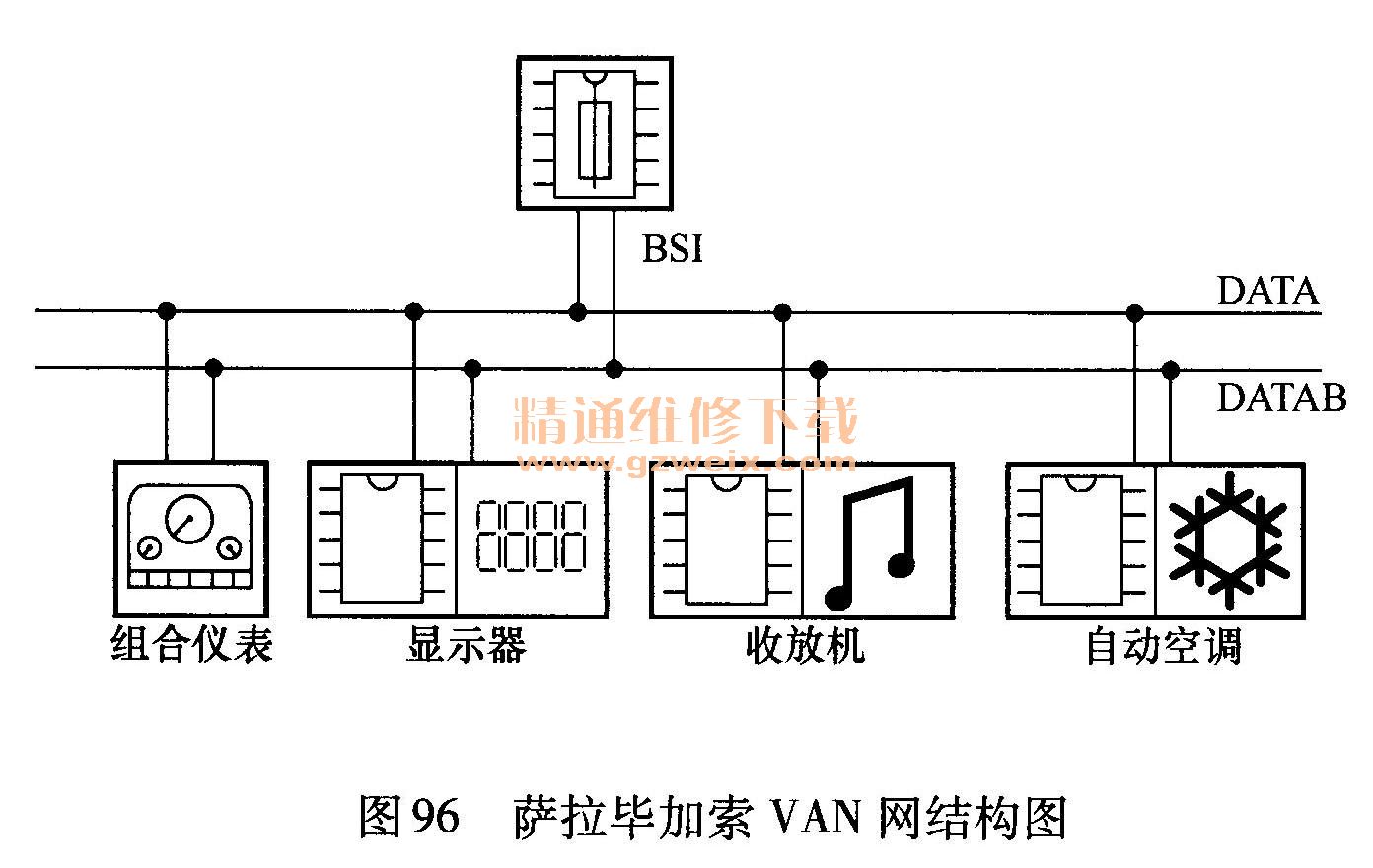

萨拉毕加索VAN网结构图

    3)根据组合仪表电路图(图97),首先检测VAN网连接,用数字万用表检测VAN网的供电线“VAN +”(该电源由BSI智能服务器输出)的电压,发现其电压为0V,正常应为12V; Data和DataB两条VAN网线电压均为12V,正常应为0~5V变化的方波信号。断开“VAN +”供电线以及Data和DataB两条VAN网线两端插头,检查三条线均无接地短路和断路故障。
组合仪表电路图

    4)接着试用乘员舱熔丝盒上12V电源人为接入“VAN+”,发现空调控制单元、收放机、组合仪表和显示器均开始工作,但工作不正常。同时检测Data和DataB两条VAN网线电压为0~8. 3V和0~2.4V左右变化的交流信号。将Data和DataB两条VAN网线所在插头26通道蓝色插头拔下,再去检测Data和DataB两条VAN网线电压均为0V。

    5)由此可以认为,BSI智能服务器对VAN网无供电输出,而Data和DataB两条VAN网线上的12V电压不是来自外部线路,而是由BSI智能服务器内部错误输出。检查蓄电池对BSI智能服务器的供电为正常。
    6)以上分析说明最大可能为BSI智能服务器故障。
故障排除:更换BSI智能服务器。故障消失。
