宝马X6曲轴通风异响故障检修
来源:汽车维修技师  作者:佚名  2014-01-27 07:24:58

    一辆行驶里程约8万km,车型为E71,配置N55发动机的2010年宝马X6。用户反映:该车行驶中发动机舱传出很刺耳的尖叫声。
    接车后:首先验证用户反映的故障现象,启动车辆,立即可以听到发动机传出很刺耳的嘎吱声。感觉是从发动机中部传出的,熄火的时候,这个噪声还稍微延后一点消失。这种噪声和厂家的一个技术通函很相似。通函的内容大致如下:
    情况1:已暖机的发动机发出嘎吱、振鸣、呼啸、吱吱噪声。怠速运行时,噪音感觉最明显(车辆处于水平的表面上)。噪音发生在发动机的后部区域。打开汽缸盖罩上的加油盖罩时,噪声消失。关闭加油盖罩时,噪声重新出现。涉及车辆:带N55发动机的所有车型系列生产期:批量生产开始(2009年7月-2011年8月)。情况2:已暖机的发动机发出嘎吱、振鸣、呼啸、吱吱噪声。仅在制动(车辆将近静止时)或陡峭路程上怠速运行时才能感觉到噪声,噪声发生在发动机的前部区域。打开汽缸盖罩上的加油盖罩时,噪声消失。关闭加油盖罩时,噪声重新出现。涉及车辆:带N55发动机的所有车型系列的生产期:2011年3月-2011年8月。
      对于客户投诉情况1:曲轴后部上的轴密封环有故障。由于轴密封环的刚度不足,不能充分确保真空密封性,密封唇掀动从而引起噪声。
      情况2:曲轴前部上的轴密封环有故障。密封唇设计不合理。而这两种情况都不会造成发动机的机油泄漏。
    按照通函的提示,在发动机的噪声出现的情况下打开汽缸盖罩上的加油盖罩时,噪声消失,关闭加油盖罩时,噪声重新出现。检查车辆生产日期刚好是2011年3月-2011年8月,说明是第一种情况,第一种情况的发动机噪声是曲轴后部上的轴密封环有故障,由于轴密封环的刚度不足,不能充分确保真空密封性,密封唇掀动从而引起噪声。
    接下来根据技术通函的要求更换了曲轴的后油封,安装完毕后试车,发动机的噪声消失,故障排除。
    车辆交付给用户后一个月左右返厂反映发动机的噪声再次出现,初步判断还是那种噪声。仔细检查确认感觉噪声又像是从气门室盖中传出。在确认噪声时,加油盖无法打开,感觉被深深吸住,熄火车辆加油盖才可以打开。打开加油盖启动车辆,则又无噪音,说明噪声和发动机的曲轴箱通风还是有一定关联的。
    这里需要了解一下这款发动机的曲轴箱通风系统。
    N55发动机装备了通过真空控制的曲轴箱通风装置,可调节的真空度约为3.8kPa。曲轴箱通风装置主要集成在气门室盖中,该汽缸盖罩是一个全新开发的产品,用于真空系统的真空罐集成在汽缸盖罩内。用于曲轴箱通风的所有部件以及泄漏通道也集成在内部。内置单向风门可确保泄漏气体可靠地输送给进气。如下图1所示。

    发动机只有在自然吸气的模式下(非增压模式),也就是怠速状态,曲轴箱才会有负压产生,这也就是这种噪声为什么只有在怠速时才会发生的原因。但怎么会有这么大的负压呢?
      如图2所示是发动机自然吸气模式的示意图。压力调节阀就是图1中的调节阀7。

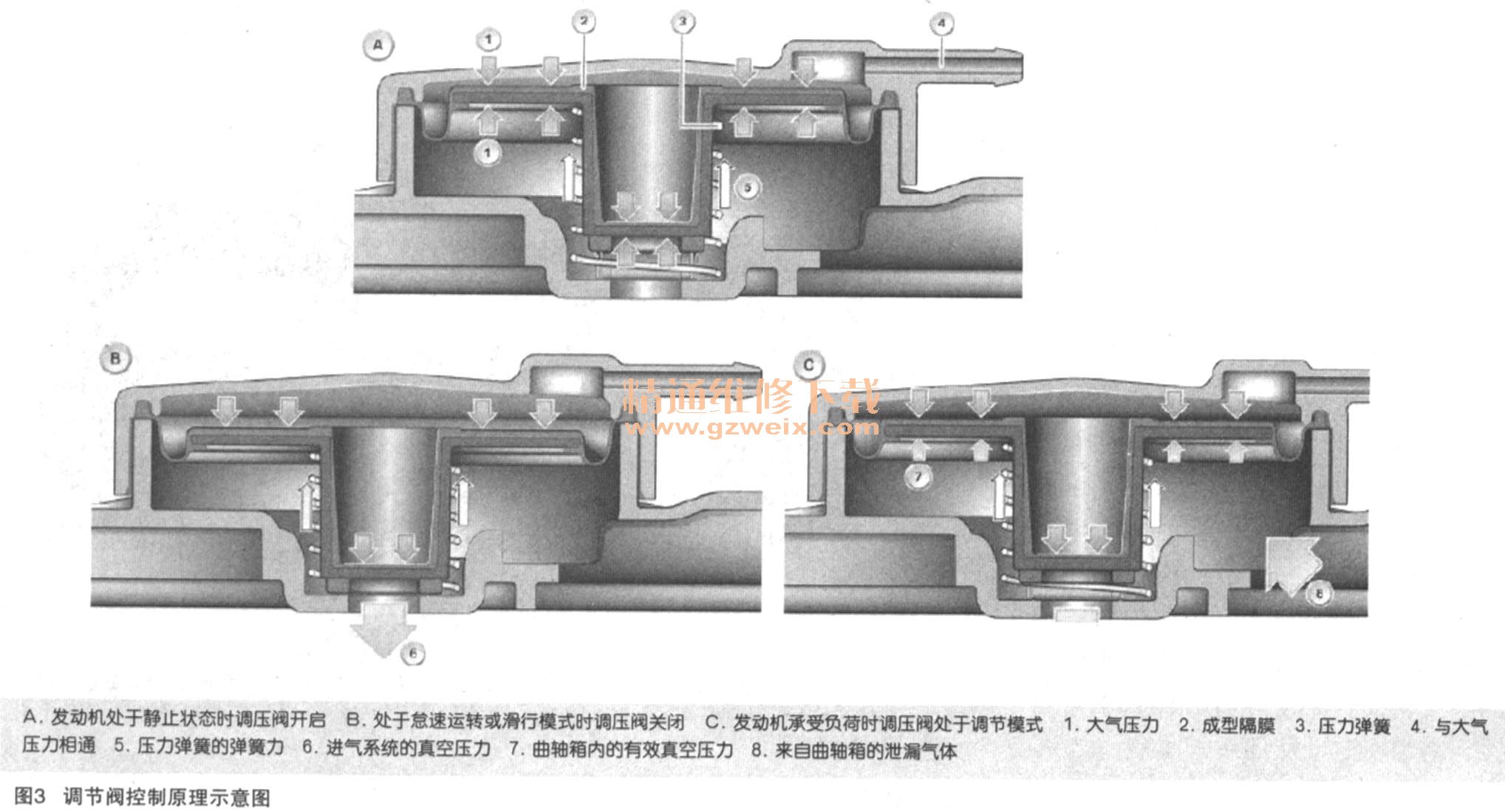

    调节阀的控制原理如图3所示。

    调压阀的任务是确保曲轴箱内的真空度尽可能保持不变。处于调节模式时,压力弹簧的复位力与承受曲轴箱真空压力的成型隔膜保持平衡。隔膜背面通过壳体上的一个开孔与大气压力相通。曲轴箱压力增加时,调压阀开启截面面积就会变大。进气系统内的真空压力将泄漏气体吸出曲轴箱,直至曲轴箱内的压力降至通过隔膜关闭开启截面。
    发动机处于静止状态时,压力调节器开启。大气压力施加在隔膜两侧,即隔膜在弹簧力的作用下处于完全打开的位置。启动发动机时,进气管内的真空压力增加,调压阀关闭。处于怠速运转或滑行模式时通常会出现这种情况,因为此时不存在泄漏气体,也就是说成型隔膜内侧也会承受较大的相对真空压力(与大气压力相比),因此,施加在成型隔膜外侧的大气压力克服弹簧力使阀门关闭,在发动机负荷和转速的作用下产生泄漏气体。泄漏气体使施加在成型隔膜上的相对真空压力减小,因此压力弹簧可使阀门开启,从而吸入泄漏气体,阀门会一直开启,直至大气压力与曲轴箱真空压力和弹簧力的合力达到平衡状态。产生的泄漏气体越多,隔膜内侧承受的相对真空压力就越小,调压阀开启程度就越大。

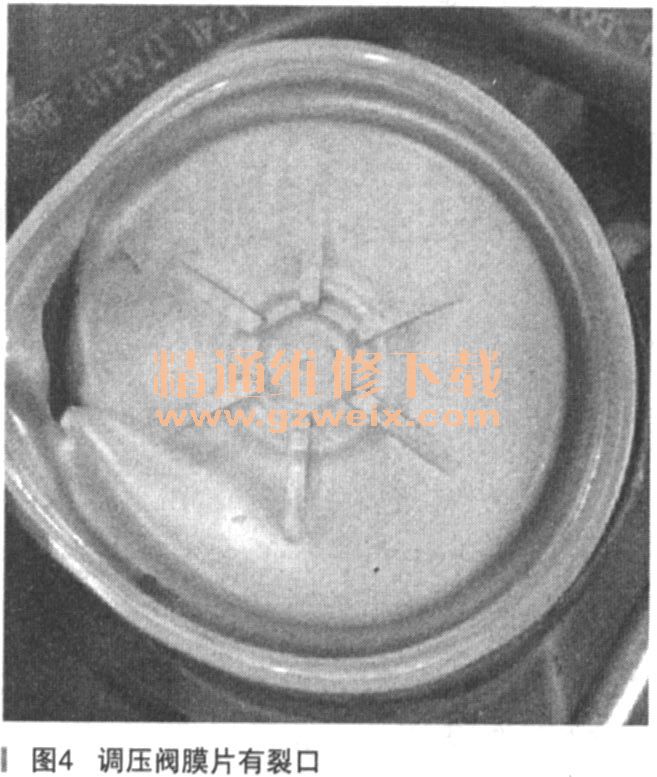

    接下来用平口起子撬开图1中调节阀的密封盖子,发现调压阀膜片有一个裂口(如图4所示),分析认为噪声就是从这个小裂口传出的,而曲轴箱压力变得异常大也是由于调压阀膜片破裂以后调压阀无法调节压力引起的。调压阀并不能单独作为配件更换,只能和气门室盖作为一个总成部件更换。

    更换气门室盖后,试车故障排除。
