一辆行驶里程约12万km,装配自动变速器,配备前后8通道的倒车雷达PDC系统的2007款宝马523Li E60轿车。用户反映:该车挂入倒挡,PDC开关闪烁,中间显示器和仪表同时报警,显示PDC失灵。

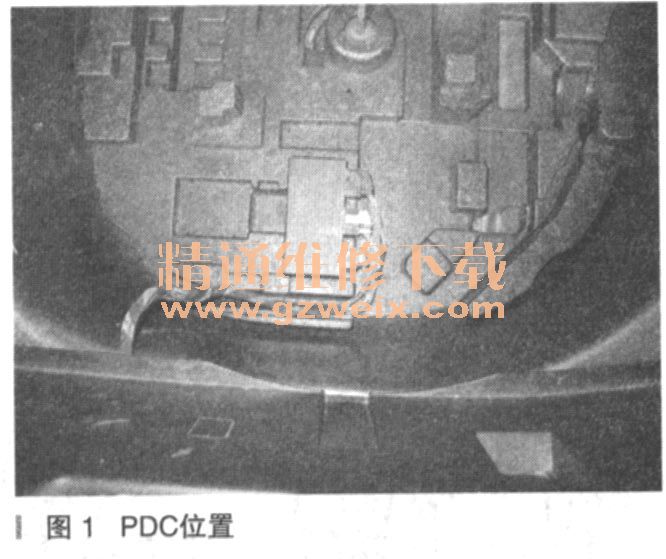

故障诊断:连接诊断仪,进入PDC系统,显示超声波传感器电源故障,进入数据流,读取传感器的供电电压,显示为0V,在备胎槽内找到PDC控制单元,位置如图1所示。
从控制单元根部测量传感器电源也是0V,难道是控制单元坏了?为了保险起见,参照WDS线路图排查一下线路,经查左前中传感器内部短路,线路图如图2所示。

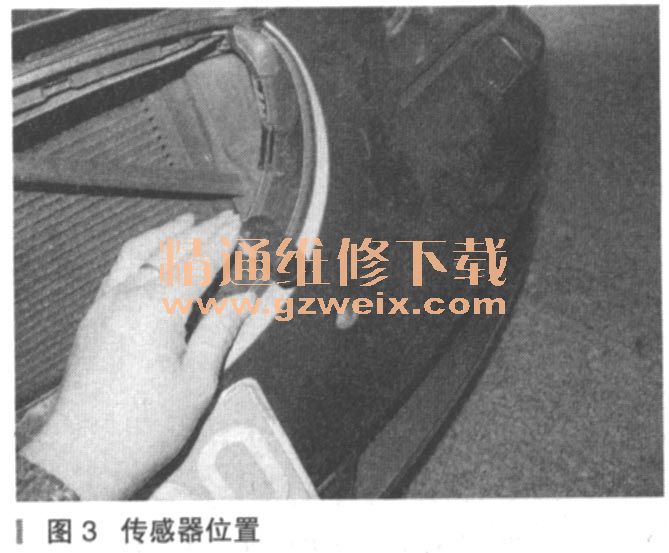

传感器在车上的位置如图3所示。|
换完传感器测试数据流,发现传感器供电电压变为2.7V,由此诊断该车控制单元已经烧坏,订购新件后装车发现供电电压变为13V,编程匹配后车辆恢复正常,维修结束。
