宝马325i更换右前门锁块后中控锁系统失效
来源:汽车维修技师  作者:佚名  2014-09-14 08:35:14

    一辆行驶里程约7万km,车型为E90。的2006年宝马325i轿车。该车由于右前门无法开启更换了右前门锁块,更换后又出现整个中控锁系统失效的故障现象。
    接车后:首先根据常规通过ISID进行诊断检测,读取故障内容如下:
    00A6D4 JBE中控锁解除联锁继电器;
    00A6D5声E中控锁联锁继电器。

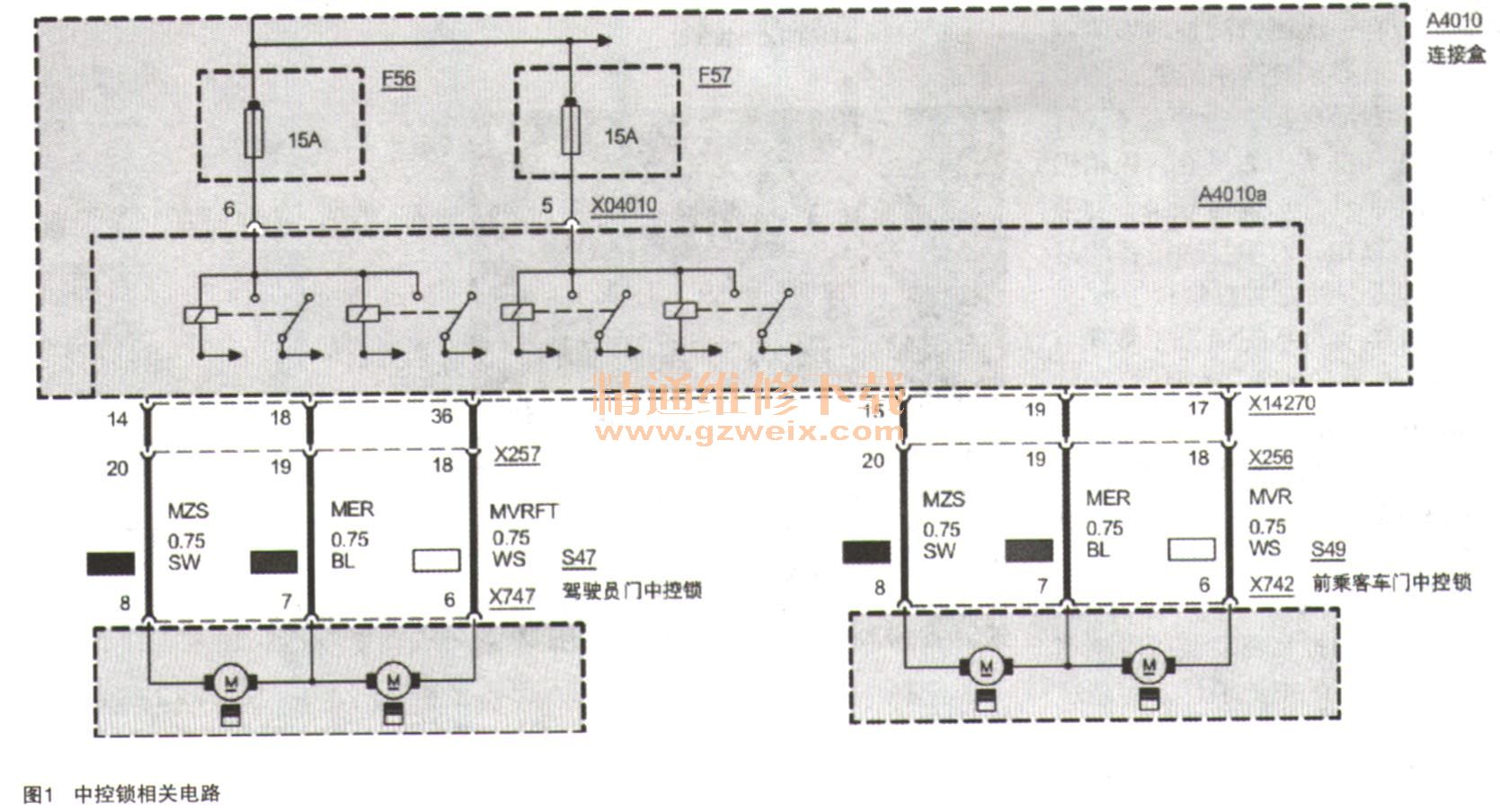

    选择故障内容执行检测计划,ISTA系统建议检测下列导线和插头连接(如图1所示):

    .MER
    .M VR
    .MVRFT
    检测插头连接和导线正常。
    接下来建议用20A保险丝替换下列15A保险丝:
    .F57
    提示:电路图或安全卡上可能仍标识15A保险丝,但请务必使用20A保险丝。
    拆卸下F57保险丝检查,发现保险丝已经熔断。更换一个20A的保险丝试车,中控锁的功能立即恢复正常。
    而对于中控锁的检测维修,ISTA系统有详细的检测说明。损坏的系统锁同无损的系统锁之间是无法区分的,损坏的系统锁当下的功能仍然完好,但是以后失灵的概率很高。只有借助示波器测量电流特性曲线,才能确定系统锁是否已经损坏。前提条件是必须更新中控锁F57(至2007年9月)或F73(自2007年9月起)的保险丝,必须用20 A保险丝替换15 A保险丝,即使在电路图上或者保险丝图示上还标记了15A保险丝,也必须使用20 A保险丝。只有通过示波器测量,确定了明显已经失灵或者已经损坏,才能更换系统锁。很可能通过将15A保险丝换为20 A保险丝就能解决故障。
    一、系统锁损坏检测过程
    对于在更换保险丝并且多次按动后,未明显失灵的所有系统锁,都必须执行第1到第10步检测。明显失灵的特征是,‘联锁按钮不再移动。
    1.在相关的车门插头(X257,X256, X274或X273)上,将适配接口612360装入车身导线束和车门导线束之间)。
    2.利用ISID针对示波器测量设定测量技术:
    .来源:电流感应夹钳100A
    .A/格:2A
    .时间/格:500ms
    3.校准100A电流测量钳。在调校期间,电流测量夹钳不允许夹住任何金属丝,必须对所有单个的系统锁进行校准。
      4.用电流测量夹连接适配接口上线脚Pin 18的2根金属丝,在适配器的线脚18上测量的是JBE控制单元和系统锁之间的导线MVR(信号名)。
    注意:电流测量夹钳必须夹住适配器线脚18的两根金属丝!
    5.手动闭合相关系统锁上的旋转锁销。如果在检测一个后部系统锁或前乘客侧车门系统锁时,驾驶员侧车门应敞开,则在测量时也必须关闭驾驶员侧车门中的旋转锁销。
    注意:在测量后手动重新开启旋转锁销,因为如果在旋转锁销闭合的情况下关闭车门,会损坏系统锁!
    6.启动或接通测量。
    7.使用遥控器解锁和联锁中控锁。
    8.将测量结果与对比图比较并确定测量的系统锁是否正常。
    9.必须进行5次测量(使用遥控器解锁和联锁中控锁5次)。只要在5次测量中有一次测量清楚地表明锁已经损坏,就必须更换系统锁。
    10.在测量之后,拆下适配器,重新插入车门插头。如果旋转锁销仍是闭合的,手动开启旋转锁销。要手动开启旋转锁销,对中控锁进行的最后操作必须是使用遥控器解锁。
    11.在其余的系统锁上重复第1步到第10步并遵守规定的顺序。
    二、分析测量结果
    必须从特性线上读取ISID上的中控锁驱动装置耗电最小和最大测量值。
    在分析特性线时,必须参考锁止模式下测得的中控锁驱动装置电流消耗。锁止模式下的电流消耗不得超过3.3 A。在启动中控锁驱动装置时,电流峰值允许超过3.3 A,这是正常运行状态。控制中控锁驱动装置500 ms。控制时间的公差为±50 ms,这个范围以内都是正常运行状态。如图2~图4所示为解锁和锁止过程的相应电流特性曲线,通过该曲线可以读取无损的和损坏的中控锁驱动装置。视电流测量夹钳夹住两根金属丝的方式而定,测量结果可能是旋转180°后的。可以或者翻转连接电流测量夹钳,或者在分析时将特性曲线翻转180°。

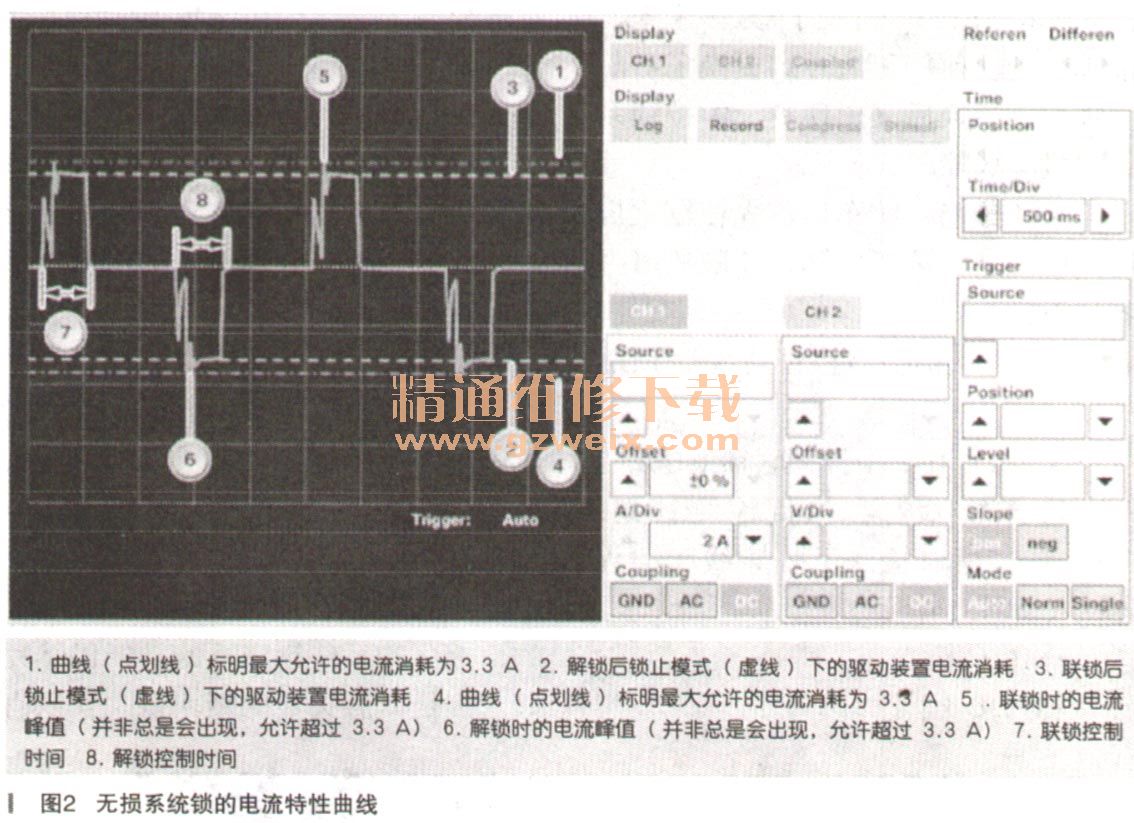

    无损系统锁的电流特性曲线,如图2所示。

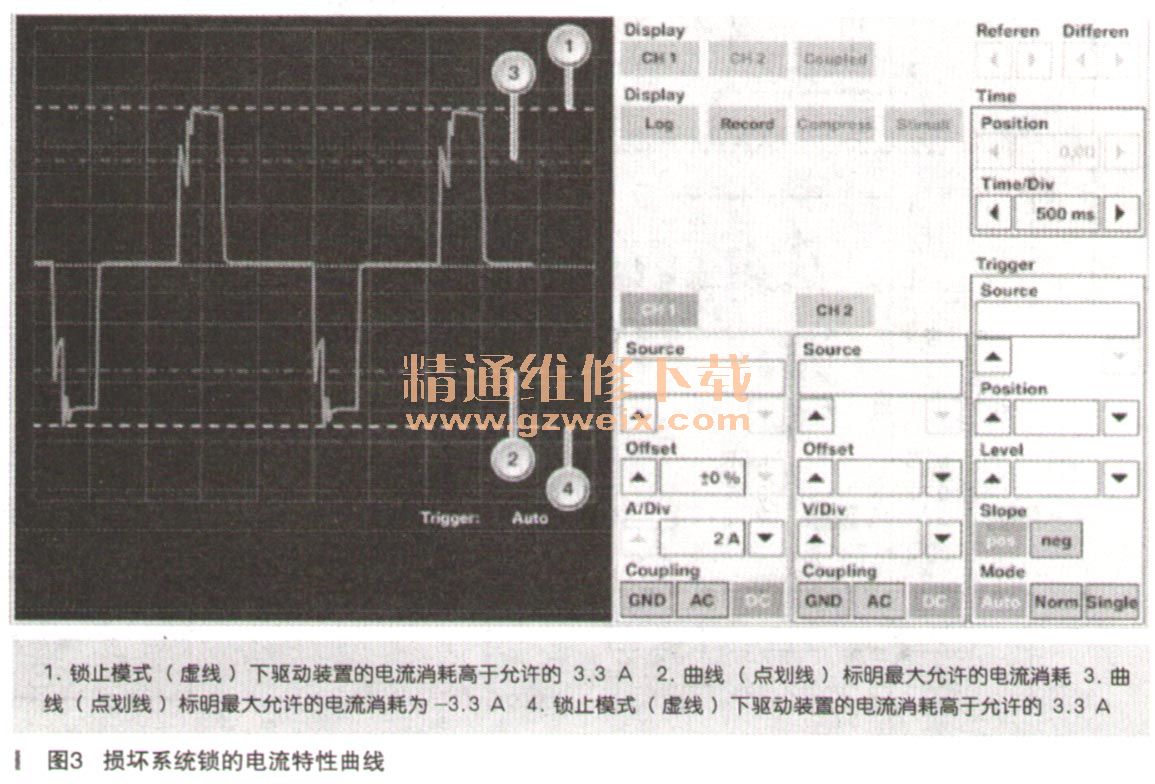

    损坏系统锁的电流特性曲线如图3所示。

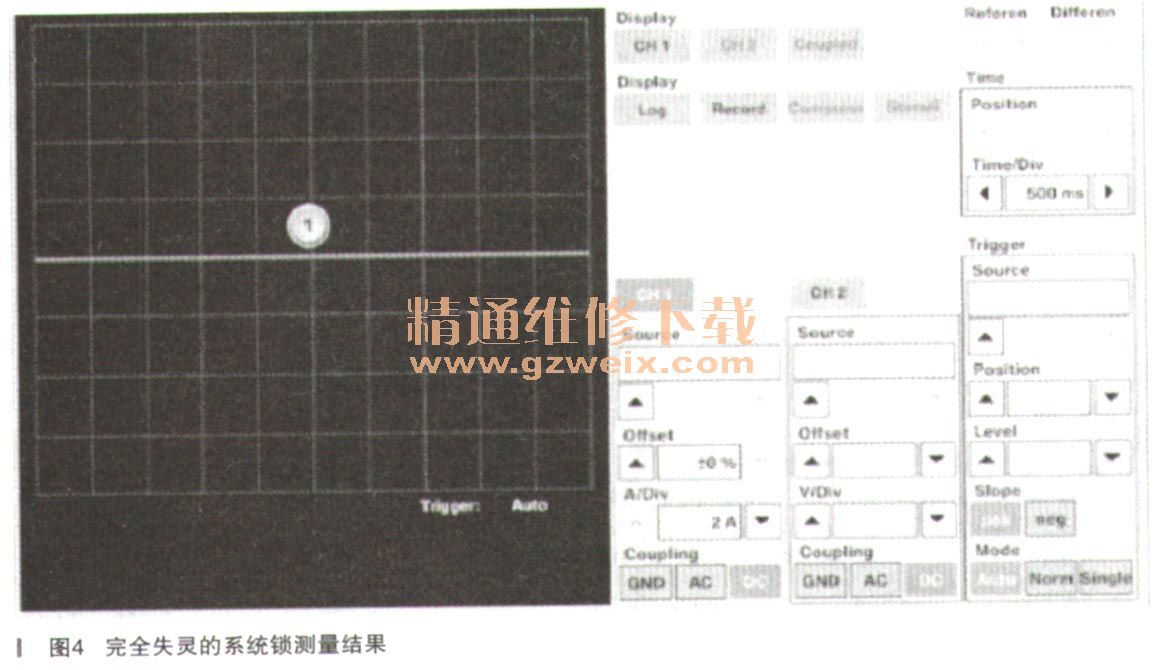

    完全失灵的系统锁的测量结果,如图4所示。

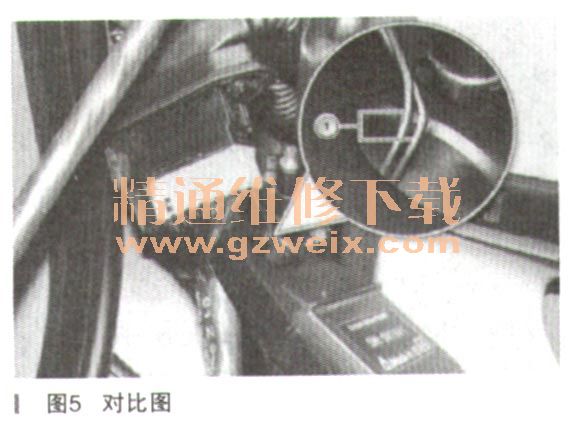

    三、适配接口和电流测量钳连接对比图(如图5所示)。
