一辆行驶里程约2.6万km的2012款宝马535Li轿车。该车驻车制动指示灯常亮。

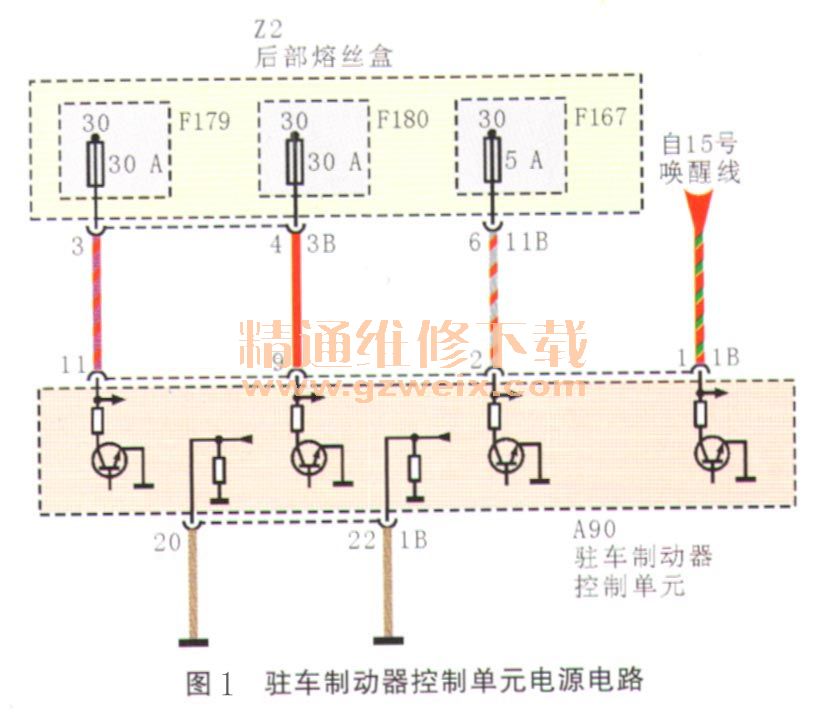

    故障诊断：试车发现，车辆休眠时驻车制动指示灯不熄灭。用故障检测仪检查，提示故障信息为15号唤醒线对电源短路。查看相关电路（图1），测量驻车制动器控制单元（A90）导线连接器1B端子1对应的15号唤醒线上的电压，车辆休眠时为12V，不正常（正常情况下，车辆休眠时，15号唤醒线上的电压为0V，车辆工作时，电压为12V）。查看15号唤醒线的网络图，得知15号唤醒线上共连接了26个模块，若通过断开网络节点的方式来查找短路位置，比较困难，于是决定通过断开电源节点的方式来查找短路位置。

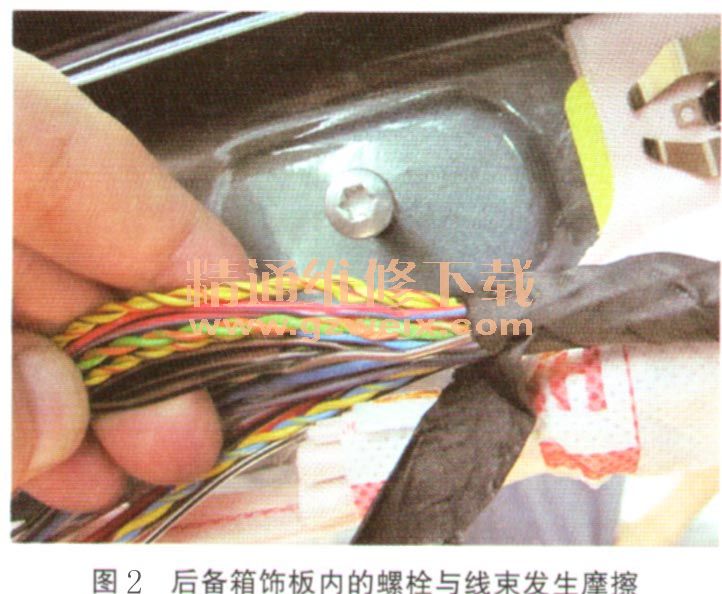

    首先断开蓄电池负极，分别测量A90导线连接器1B端子1与A90的3条电源线间的电阻，均为0Ω，说明15号唤醒线确实对电源短路；依次断开熔丝F167、熔丝F179及熔丝F180，发现断开哪根电源线的熔丝，那根电源线与15号唤醒线的短路现象就会消失，说明短路位置在这3条电源线的上端；装回熔丝F167、熔丝F179及熔丝F180，依次断开这3个熔丝上端的熔丝F503和熔丝F5069短路现象均不会消失，说明短路位置在这2个熔丝盒间的线路上。沿着线束仔细检查，发现后备箱饰板内的螺栓与线束发生摩擦（图2），导致线束破损，以致15号唤醒线对电源短路。

    故障排除：修复破损的线束并重新固定后试车，故障现象消失。
