一辆行驶里程约8.6万km的宝马328i轿车。用户反映:该车转向盘加热功能失效。

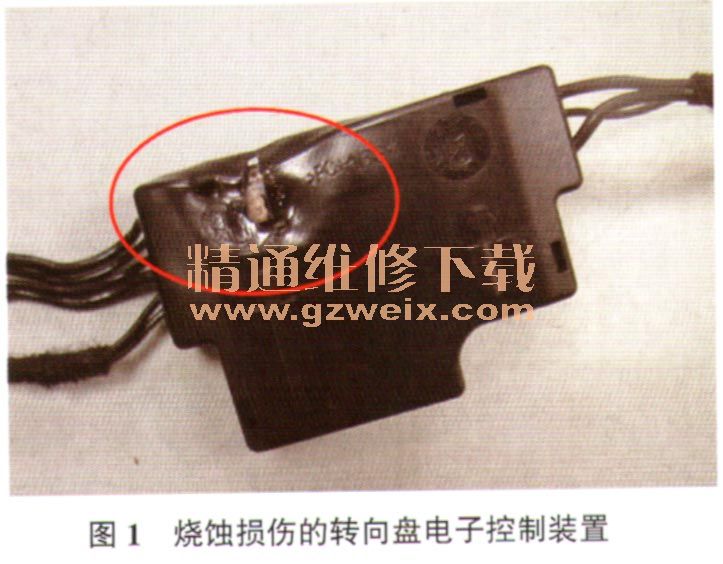

故障诊断:启动发动机,接通转向盘加热开关,转向盘加热开关指示灯点亮,等待几分钟后,转向盘温度没有变化(正常情况下,转向盘温度可升至36℃),说明转向盘加热功能确实失效。用故障检测仪检测,读得的故障代码为“030490转向盘电子控制装置(LRE):LIN副控制单元缺失”,且无法清除;执行检测计划,诊断结果提示需更换转向盘电子控制装置。拆检转向盘电子控制装置,发现其烧蚀损伤(图1);检查其安装位置,未见异常,推断是其内部电路故障导致其温度过高而烧蚀的。

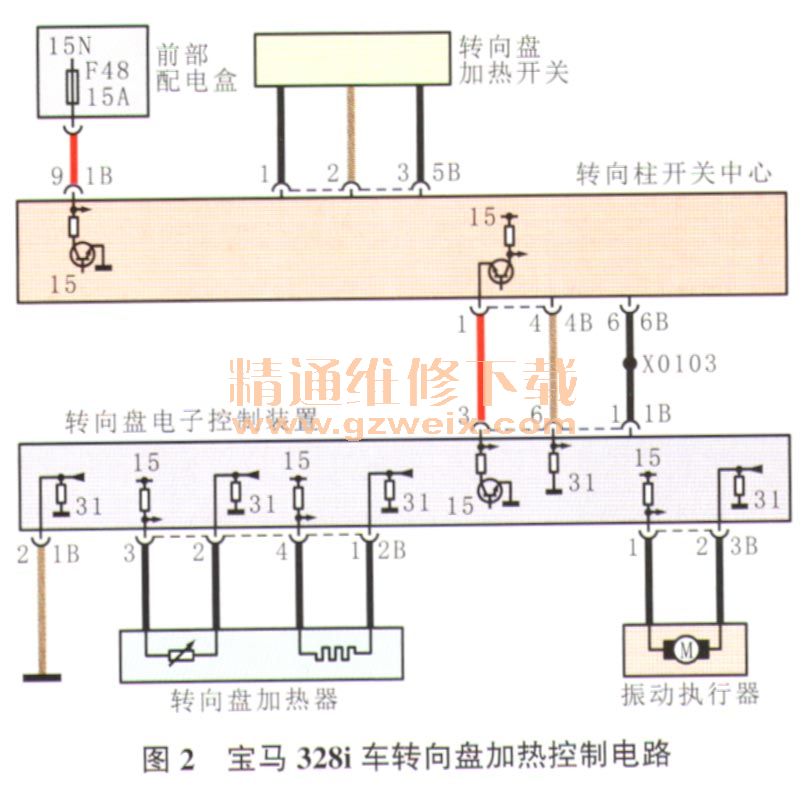

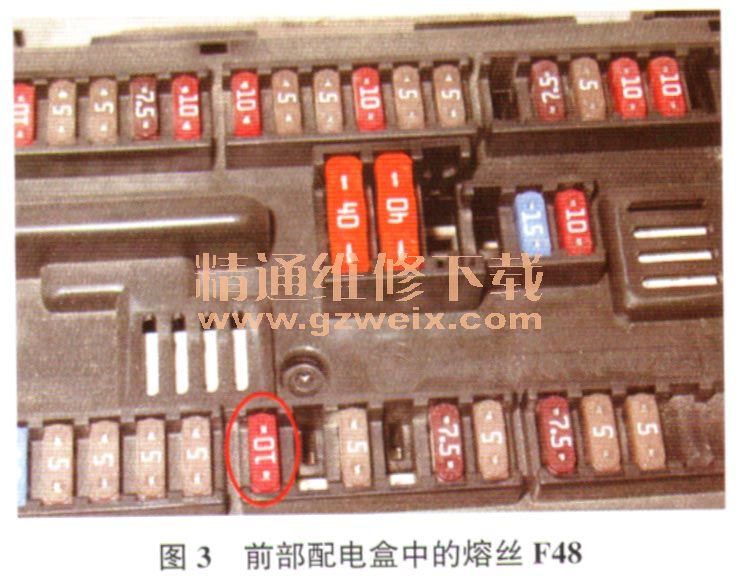

更换转向盘电子控制装置后试车,转向盘仍无法加热;用故障检测仪检测,读得的故障信息与之前一样。分析读得的故障信息,推断转向盘电子控制装置的LIN通信有故障。查看该车转向盘加热控制电路(图2),测量转向盘电子控制装置导线连接器1B端子1上的LIN信号波形,正常;测量转向盘电子控制装置导线连接器1B端子3上的供电电压,为0V,正常应为12 V;测量转向盘电子控制装置导线连接器1B端子2和端子6的搭铁情况,搭铁正常。由于转向盘电子控制装置的供电由转向柱开关中心提供,因此决定检查转向柱开关中心的供电线路。经仔细检查,发现前部配电盒中的熔丝F48(图3)熔断,且熔丝F48下游供电线路无对搭铁短路的现象,由此推断熔丝F48是由转向盘电子控制装置损坏导致的。
故障排除:更换转向盘电子控制装置及熔丝F48后试车,转向盘加热功能恢复正常,故障排除。
