一辆行驶里程约600km的宝马X4。客户反映：该左后车门无法上锁，导致车内的物品遗失。接车后进行故障确认无论是用遥控还是中控开关按钮都无法锁止左后车门，用手把左后门锁止也无法用遥控和中控开关打开，播放音乐发现左后门上的喇叭也没有声音，因车子的玻璃膜是刚贴的所以无法测试左后门升降是否正常。
    故障诊断：连接ISTA进行诊断存有下列故障：
    803348信息：PMA：误操作导致取消；
    800ED3驾驶员后侧车门触点：对正极短路或断路；
    03010F驾驶员后部车窗升降机：霍尔传感器断路；
    03010E驾驶员后部车窗升降机：霍尔传感器断路；
    03018F前乘客后部车窗升降机：霍尔传感器断路；
    03018E前乘客后部车窗升降机：霍尔传感器断路；
    C90CA8车内后视镜：缺少LIN组件；
    800ED7前乘客侧后车门触点：对正极短路或断路；
    CAAC0D信号（风门状态，0x2FC）无效，发射器BDC-ZGM/CAS。
    电脑诊断的结果并没有关于左后车门锁和左后喇叭的故障，只存有车窗升降机的故障，因此车是刚贴的膜，怕损坏玻璃膜所以没有试升降是否正常。

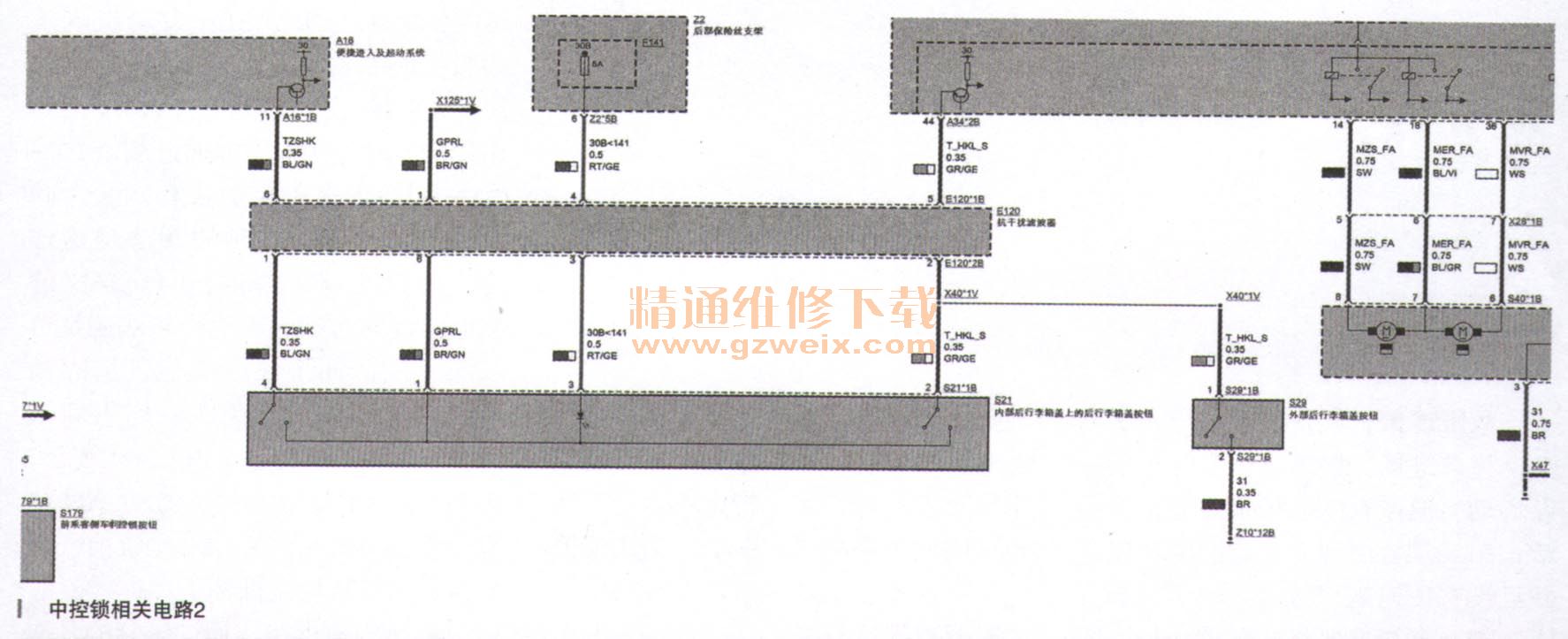

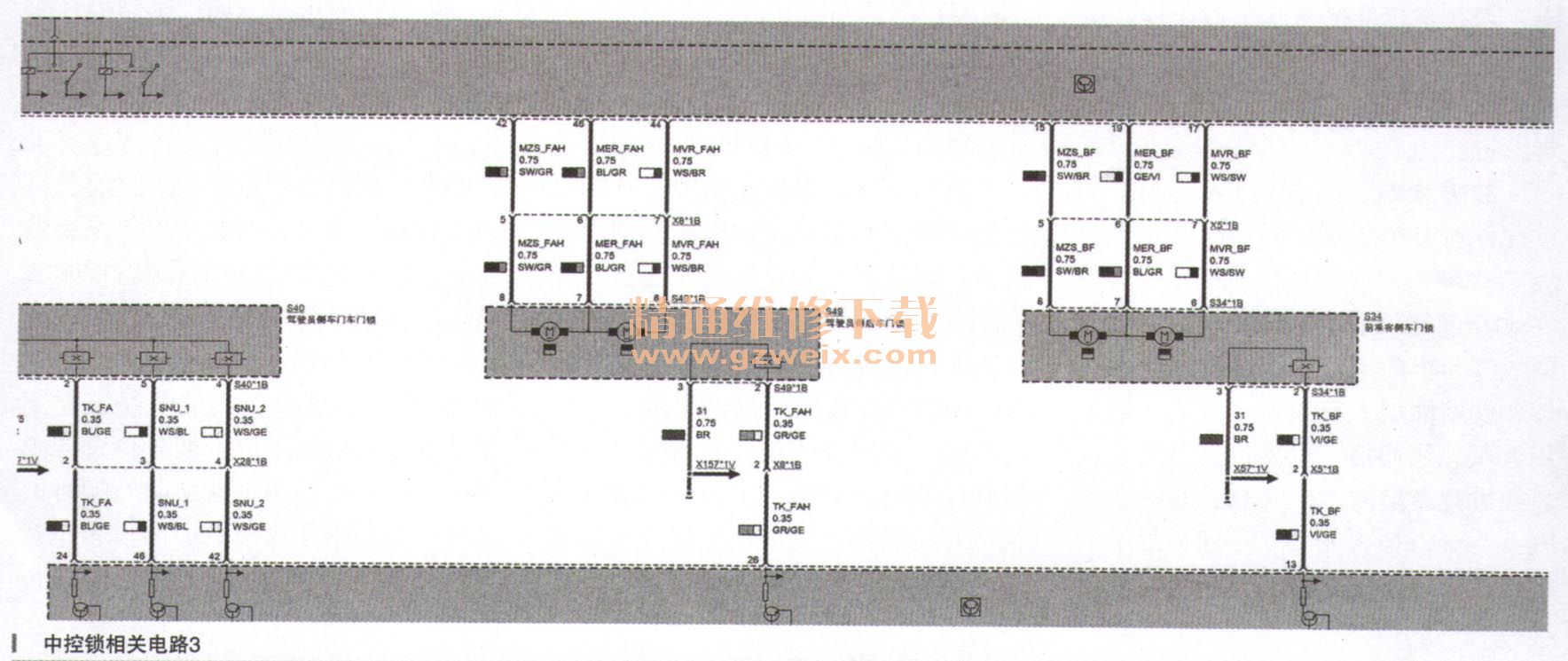

    故障排除：初步怀疑是由于车辆贴膜时导致水进入门饰板内，经拆开门饰板检查时并未发现有进水的印记，经拔下车门锁的插头和车门喇叭的插头也未发现进水印记，根据电路图（如图所示）进行左后门锁上的S49*1B插头上连接适配器613220，测量在按中控锁开关时S49* 1B插头上的PIN6、PIN7、PIN8都没有电压信号。查看左后门内线速未发现有破损，根据电路图检查车门上的总插头X8*1B发现插头没有插，将插头重新装好后试车一切正常，因插头位置很小无法拍照。
