宝马X4集成式导航设备加装
来源:汽车维修技师  作者:佚名  2016-08-19 11:40:26

    车型:宝马1系(F20、 F21)、宝马2系(F22、F23、F45、F46)、宝马3系(F30、F31、 F34、 F35)、宝马4系(F32、 F-33、F36)、宝马X1(F48、F49)、宝马X3(F25)、宝马X4 (F26)、宝马5系(F10、 F11、F18)。
    加装套件编号:65 90 2 410 420 ECE导航设备加装套件、65 90 2 410 421 CN导航设备加装套件、65 90 2 410 422 NA导航设备加装套件、65 90 2 410 42_3控制器支架套件(高速CAN)、65 90 2 410 425控制器支架套件(低速CAN)、65 90 2410 426电缆束套件、65 90 2 414 644安装辅助工具。
    1.加装套件部件一览图

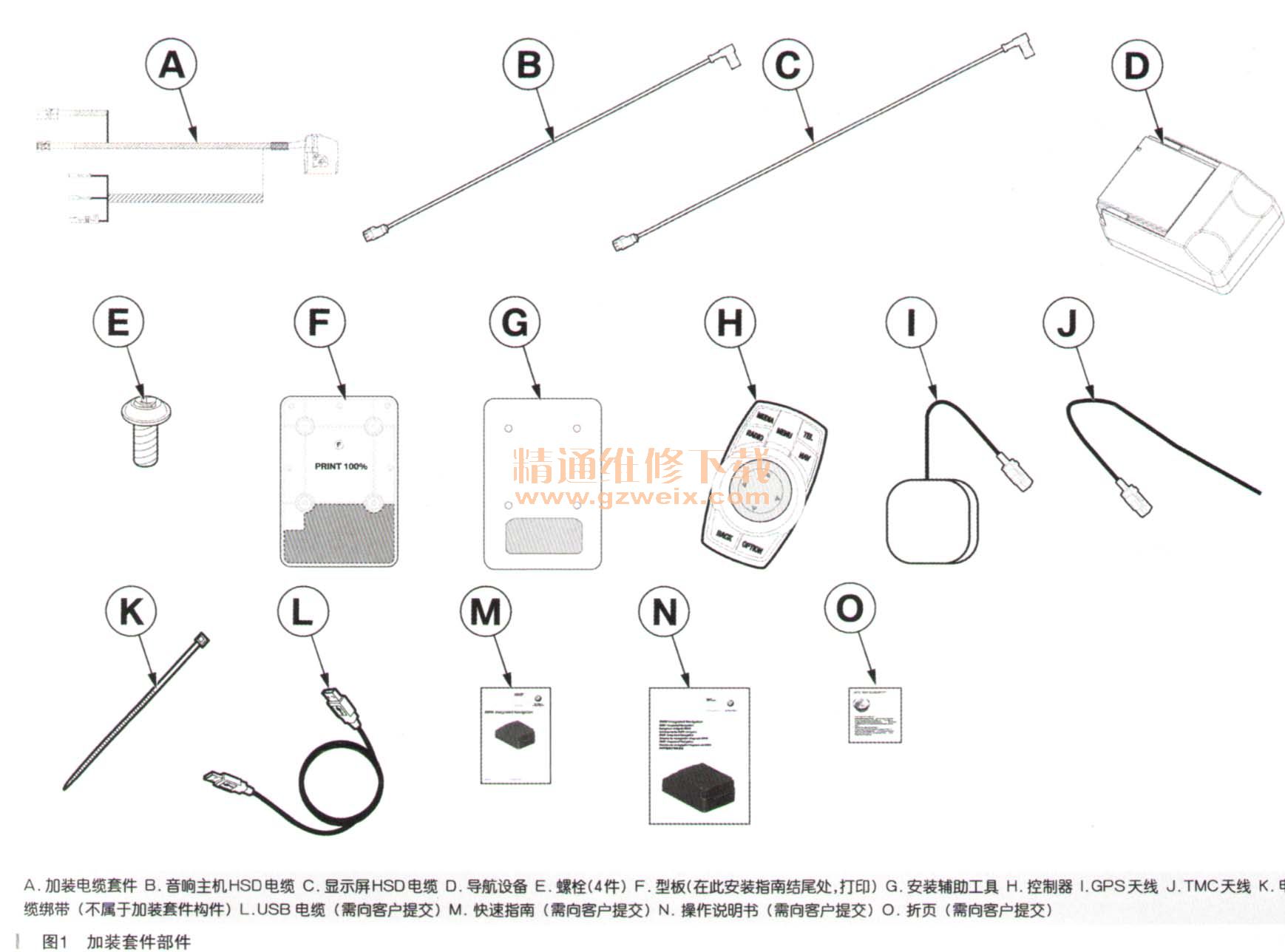

    加装套件部件一览图,如图1所示。

    2.准备工作
    断开蓄电池负极一导线。
    必须提前拆卸下列构件:
    ·右后侧仪表盘护板
    ·杂物箱
    ·主机
    ·中央信息显示屏
    ·控制器(不再需要)
    3.加装电缆套件连接一览图
    加装电缆套件连接一览图,如图2、表1所示。



    4.HSI)电缆连接一览图
    HSD电缆连接一览图,如图3、表2所示。



    5.安装和布线示意图
    安装和布线示意图,如图4所示。

    6.安装导航设备(仅限车型F10、F11、F18)

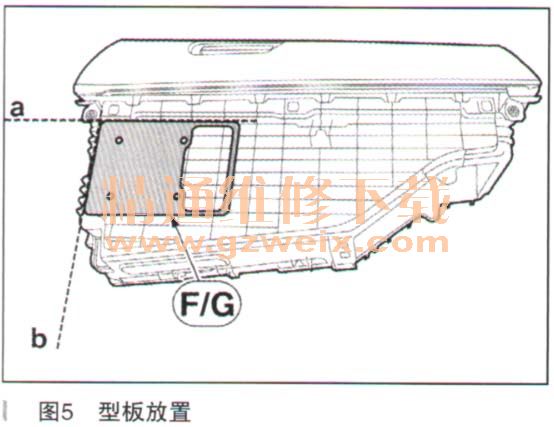

    将型板F或安装辅助工具G沿着杂物箱的边缘a和边缘b放置,如图5所示。

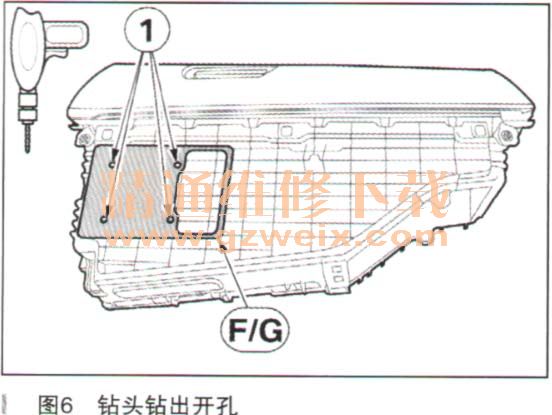

    在型板F或安装辅助工具G上使用φ0 5mm的钻头钻出开孔(1),如图6所示。

[1] [2] [3] [4] [5] [6] [7]  下一页
