一辆行驶里程约2.7万km,配置N74发动机的2011款宝马760Li轿车。用户反映:该车辆启动困难,启动着车后发动机故障灯点亮报警。
故障诊断:接车后首先通过ISID进行诊断检测,读取发动机控制系统故障内容如下所示:
·119201燃油低压传感器,电气:对正极短路
·11B201燃油低压控制,可信度:输送能力超出有效范围
燃油低压传感器用螺栓连接在两个高压泵之间的燃油供油管中。利用燃油低压传感器测量供给管路中的燃油压力。燃油由电动燃油泵按需输送,燃油低压传感器用作电动燃油泵控制系统(EKPS)。由发动机控制系统分析模拟输出信号,采用应变仪进行压力测量,施加压力时,传感器中装有应变仪的金属膜会发生变形。应变仪的电阻变化将通过一个测量电桥,以电子方式进行记录并分析。然后,测量的电压作为实际值输入到电动燃油泵控制系统。燃油低压传感器通过一个3针插头进行连接,该传感器由发动机控制系统提供5V的电压,燃油压力的信息将通过一条信号线传输给发动机控制装置。燃油压力的有效信号根据压力变化而波动。测量范围约0.5~4.5V,对应于0.1~ 1.1MPa的燃油压力。点火开关打开,则开始诊断燃油低压传感器。然后每100ms诊断连续运行一次。燃油低压传感器失灵时,预计将出现下列情况:
·在发动机控制单元记录故障码
·以替代值紧急运行
查看故障码细节描述如表认表1、表2所示。
选择故障内容执行检测计划,系统分析故障数据对于检测的功能或组件存储有如下故障数据:
·11B201:燃油低压控制,可信度:输送能力超出有效范围
·119201:燃油低压传感器,电气:对正极短路
目测检查燃油低压系统装有哪个燃油低压传感器?
(1)SENSATA(旧);
(2)BOSCH(新)。
必须安装BOSCH公司的燃油低压传感器,从SENSATA改装到BOSCH时,也必须更新旋入燃油低压传感器内的供给管路。因为两种低压传感器安装在低压燃油管路中密封方式不同。

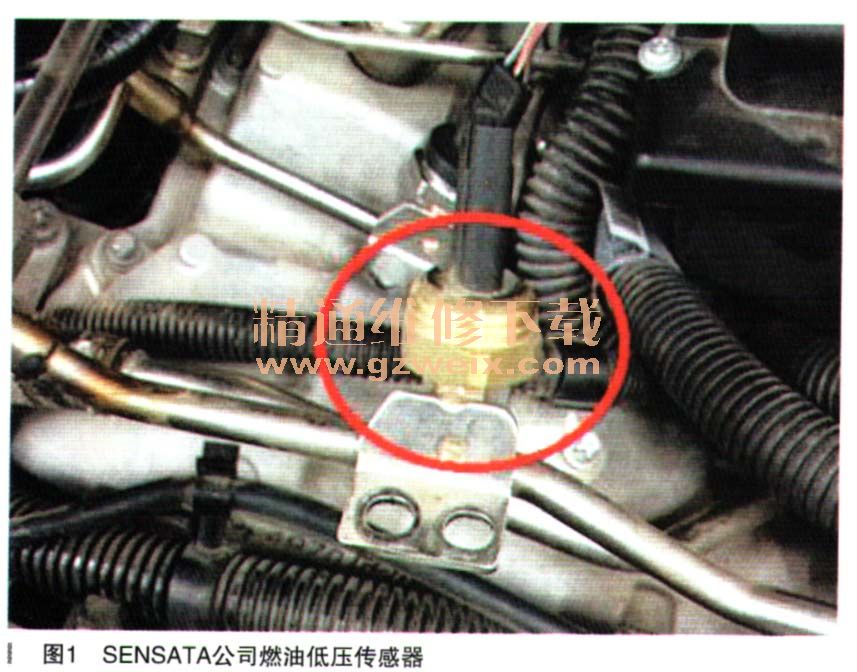

检查发现这辆车的发动机上安装的是SENSATA(旧),如图1所示。
接下来根据要求更换BOSCH公司的燃油低压传感器及相关的低压燃油管路,如图2所示。然后删除故障存储,再系统性地检查燃油系统,燃油系统显示油压正常,将车辆编程到最新程序状态。
试车,故障没有再次出现,故障排除。
