一辆行驶里程约14.6万km,底盘号LE4212148,装配271发动机的奔驰E200轿车。客户反映:晚上行驶时大灯有时候会闪烁,有时候正常,出现时没有什么规律性。

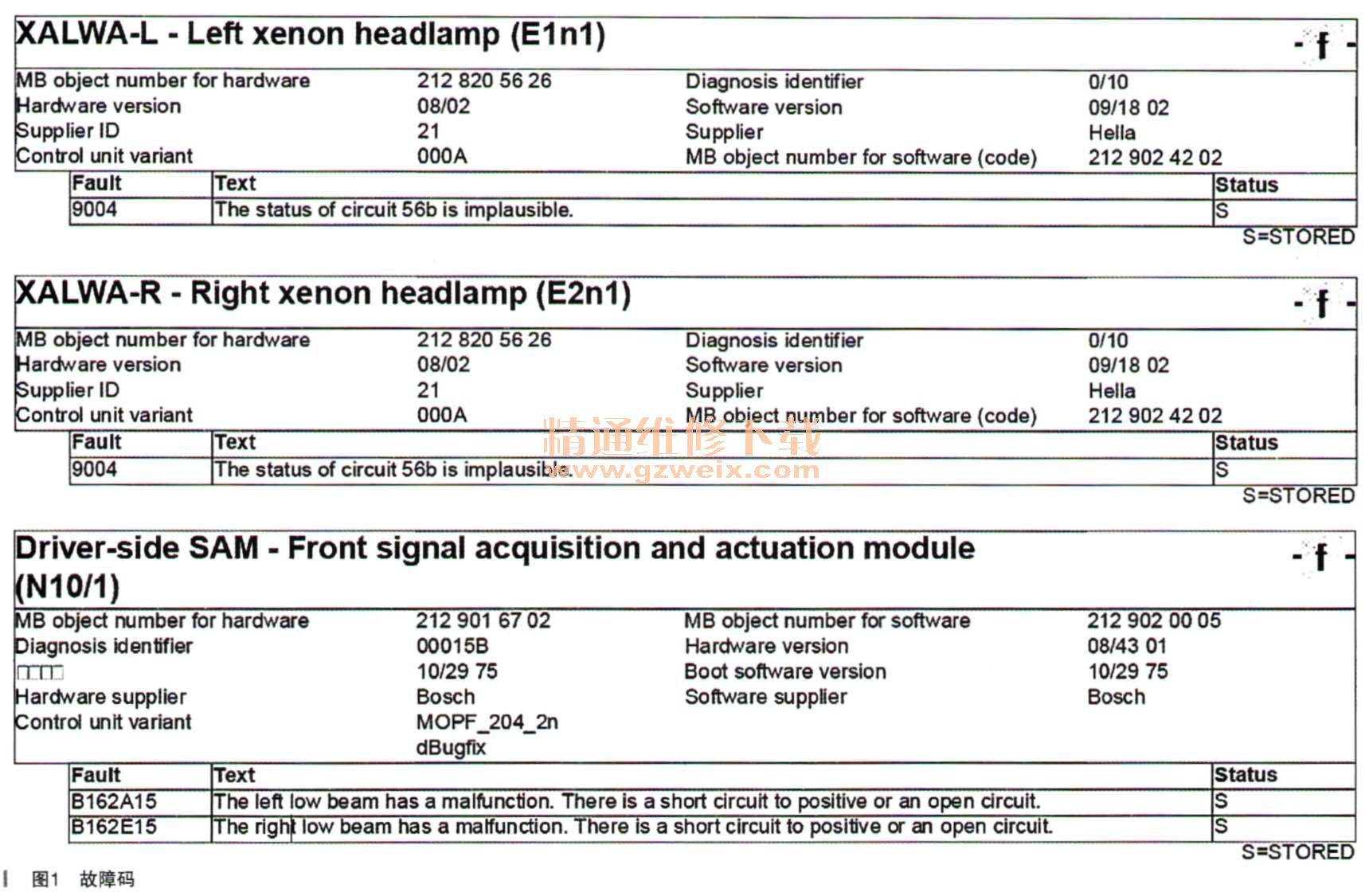

故障诊断:接车后启动着车,大灯系统正常,进行路试也没有出现大灯闪烁的情况。于是连接诊断仪进行快速测试,读取到两个大灯控制模块及前SAM控制模块中的故障码,如图1所示。
两个大灯控制模块中都有故障码端子56b的状态不可信,并且都为存储故障码,且频率只有一次。此时两个大灯都是正常的,进入两个大灯控制模块实际值查看系统状态,没有发现任何异常现象。于是只好对两个大灯控制模块进行升级后,交予客户观察使用。谁知几天后,客户再次进厂维修,反映故障现象依然存在,升级后没有任何改善。再次连接诊断仪,依然报的是原来的故障码,于是根据故障引导并结合电路图,准备重点对线路进行检查。

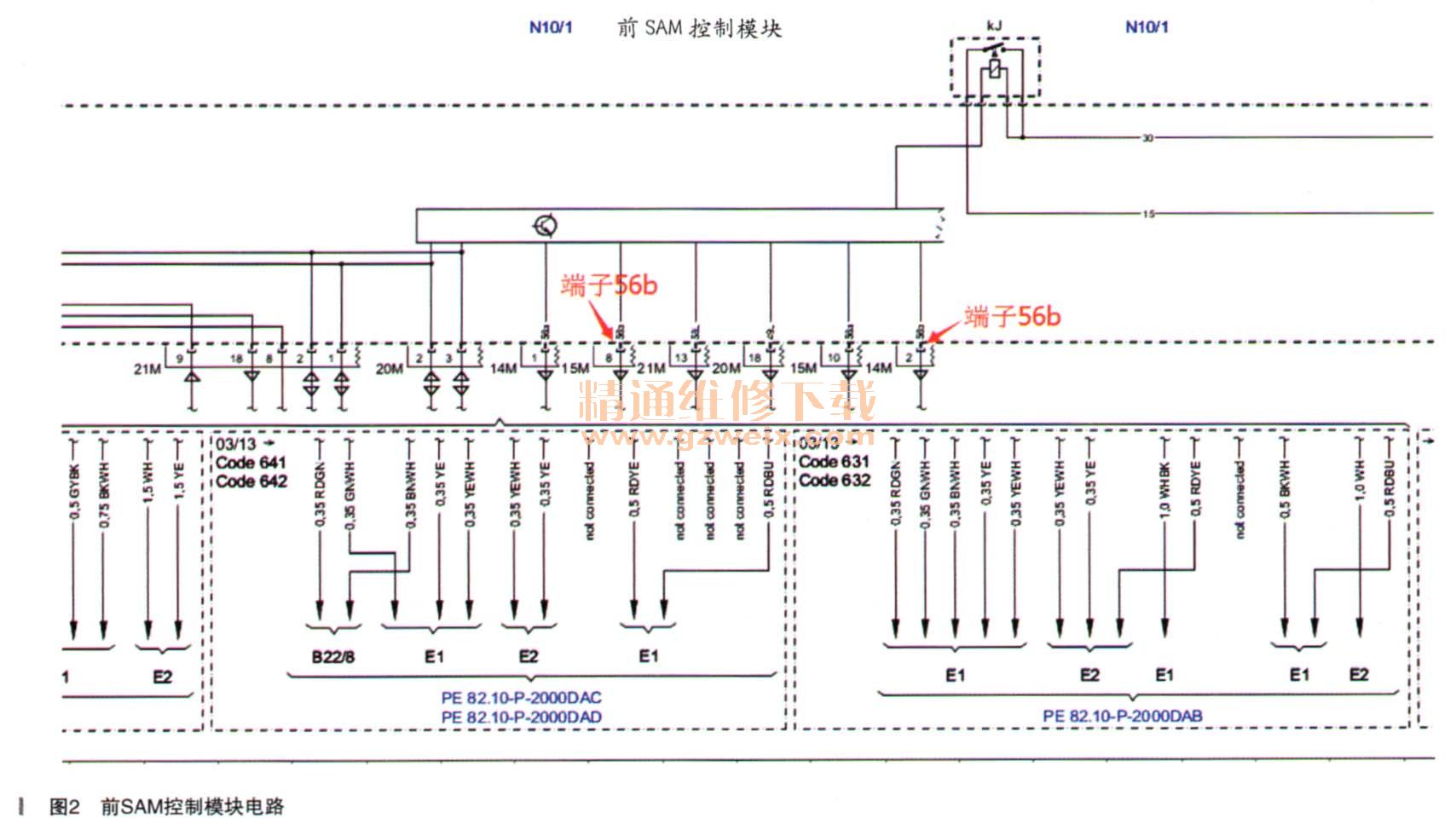

在电路图(如图2所示)中可以看出,30常火经过KJ继电器,然后从前SAM控制模块发出给两个大灯(56b指近光灯)供电,首先测量56b的供电,发现没有供电,显然不正常,怀疑中间线路有问题,或者是前SAM控制模块有故障,于是进一步拆掉前SAM控制模块检查线路,当拔掉前SAM控制模块上的15M插头时,发现上面有轻微腐蚀现象,对插头进行清洗后,重新装复,交予客户使用一切正常,故障排除。
