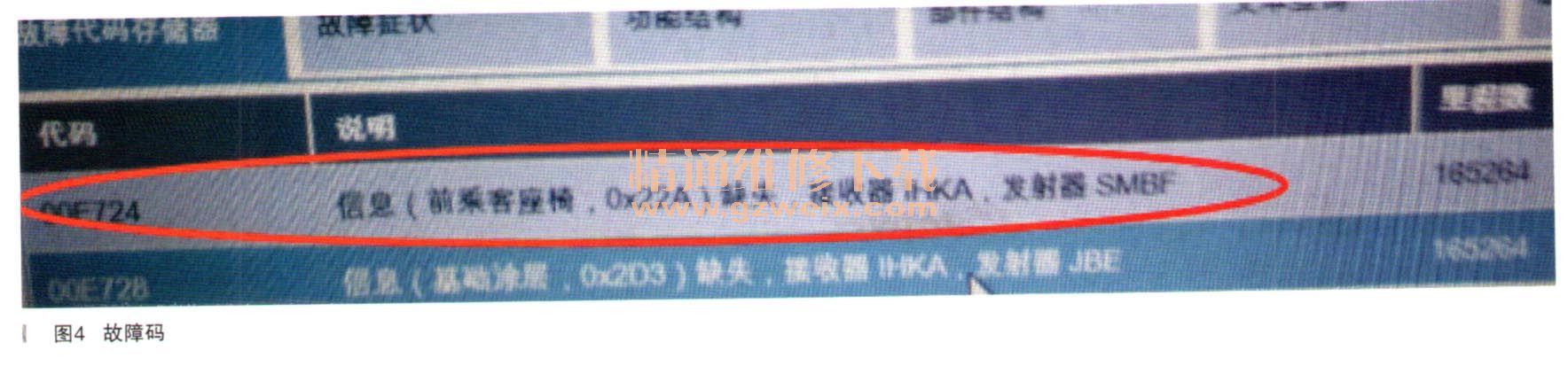

连接ISTA进行诊断检测，读取车辆的故障码，故障码很多，删除故障码存储器的故障记忆后，有两个故障码不能删除（如图4所示），故障码“00E724信息（前乘客座椅，0X22A）缺失，接收器IHKA，发射器SMBF”、“00E728信息（基础涂层，0X203）缺失，接收器IHKA、发射器JBE”。
不可思议的是，在故障码中出现了“SMBF”，但在控制模块树中没有“SMFB”控制模块（如图5所示），并且实际测量线路时也没有发现此控制模块。所以判断，接线盒电子装置（JBE）程序是高配的，不是低配的，与此车不符。

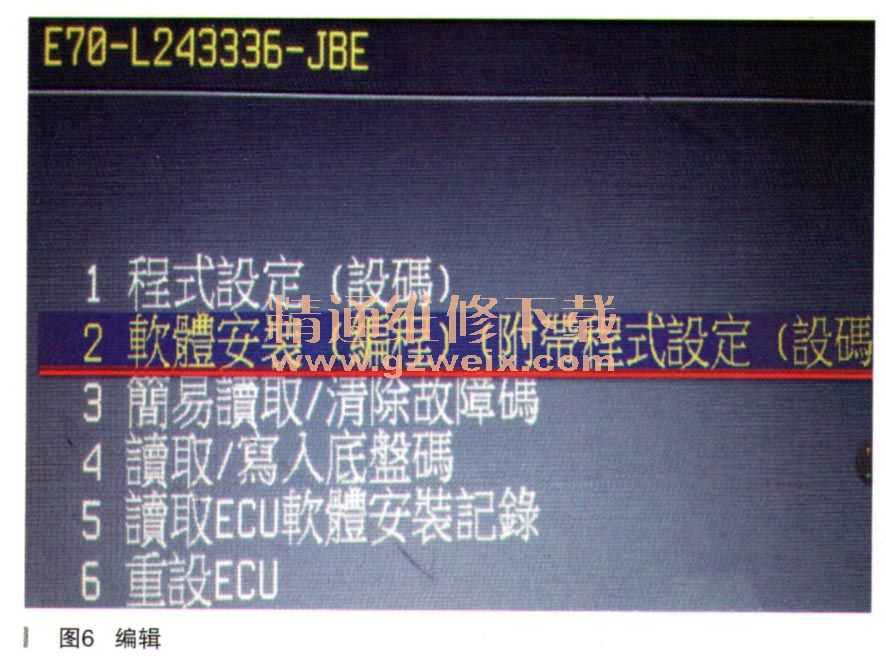

对接线盒电子装置（JBE）进行编程。车辆外部连接充电器，关闭车上所有的用电器，连接诊断仪WT、打开点火开关，按照提示对接线盒电子装置（JBE）进行单独编程设码（如图6所示）。

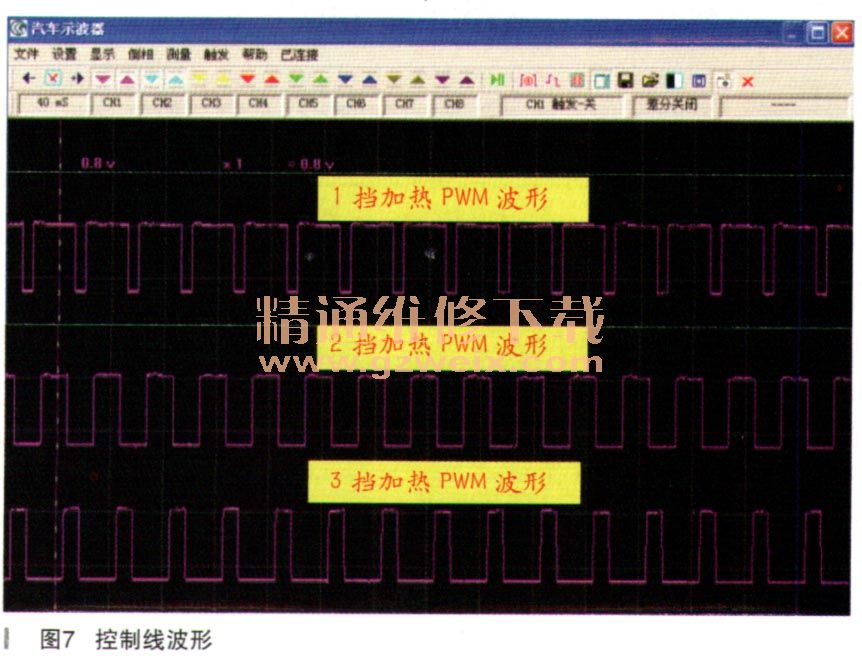

编程设码结束后，可以删除故障码存储器的故障记忆，按下乘客侧按钮后，指示灯点亮，座椅可以加热了。测量控制线PWM波开义如图7所示），正常了。
故障总结：此车故障原因为接线盒电子装置（JBE）内的控制程序是高配的，接线盒电子装置（JBE）与加热装置是通过CAN线通信的，而实际上车是低配置的。接线盒电子装置（JBE）与加热装置是通过PWM线控制的，不匹配，需要重新编程设码解决故障。
