3．准备工作
    断开蓄电池的负极连接。
      必须提前拆卸下列构件：
    ·后保险杠挡板
    ·右后侧保险杠挡板的导轨
    ·行李舱底板衬层
    ·行李舱右侧轮罩覆盖层
    ·后端电子模块REM（不再需要）

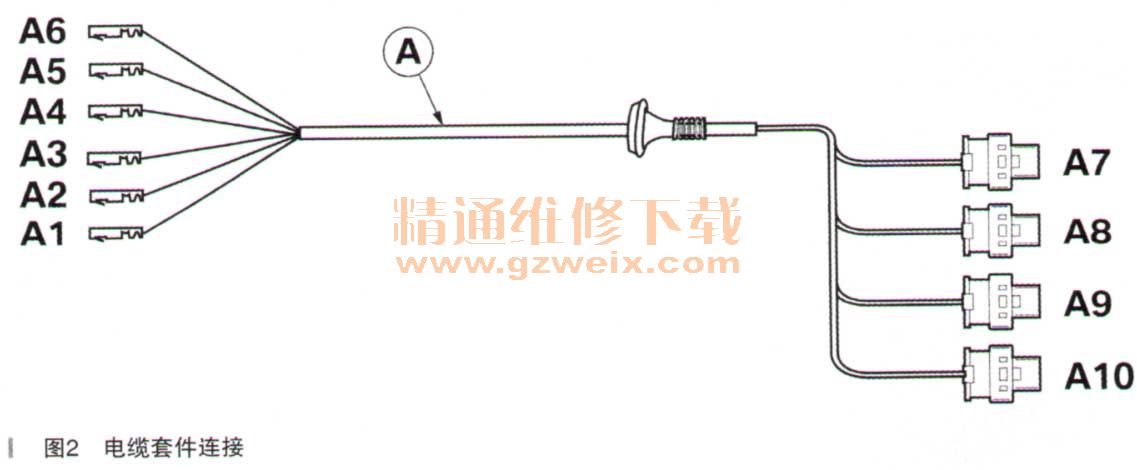

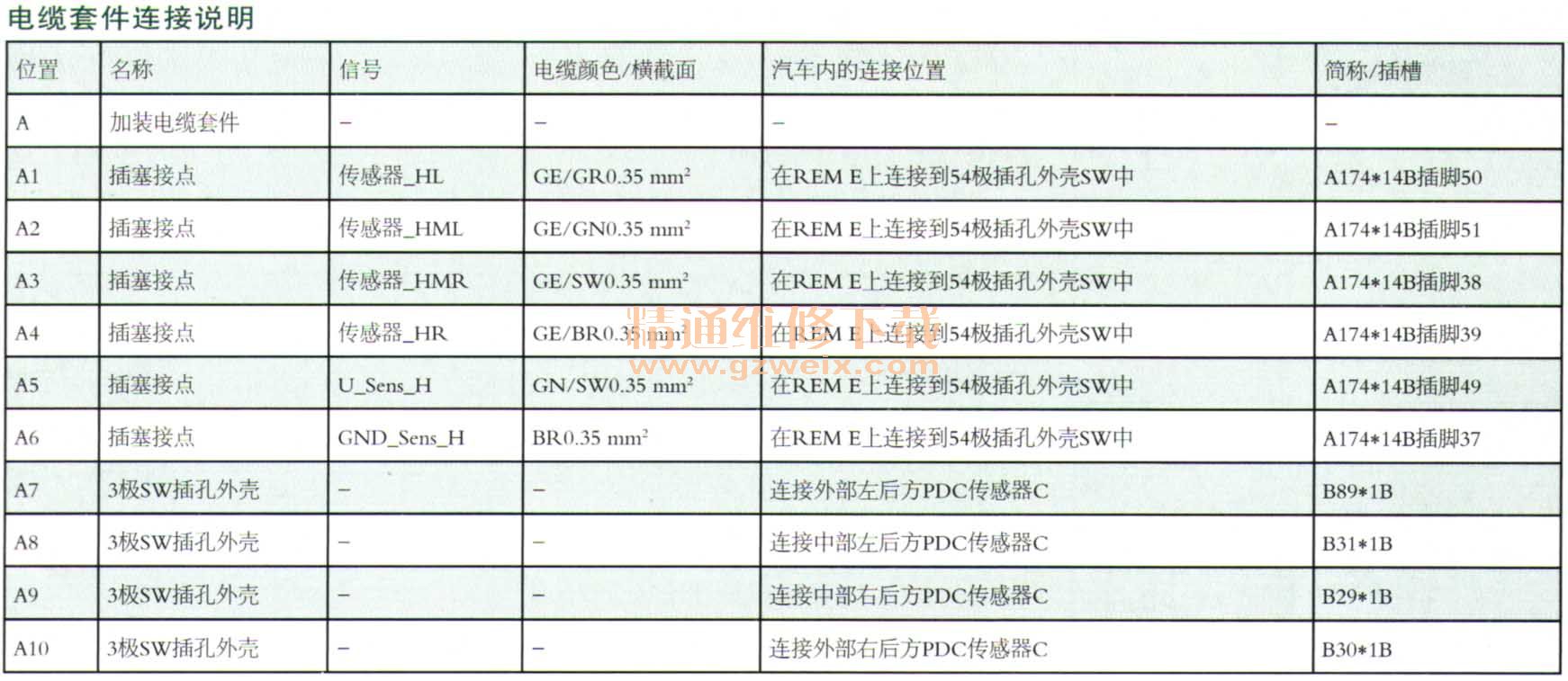

    4．加装电缆套件连接一览图电缆套件连接如图2和表所示。



    5．安装和布线示意图安装和布线如图3所示。

    6.铺设和连接加装电缆套件
    在钻孔时要注意，不能损坏后面的电缆。
    标出尾部侧板（2）上的穿孔点（1）并冲眼，如图4所示。把尾部侧板（2）在穿孔点（1）处钻眼并用φ40mm的阶梯钻头扩孔。去除钻孔的毛刺并保持。

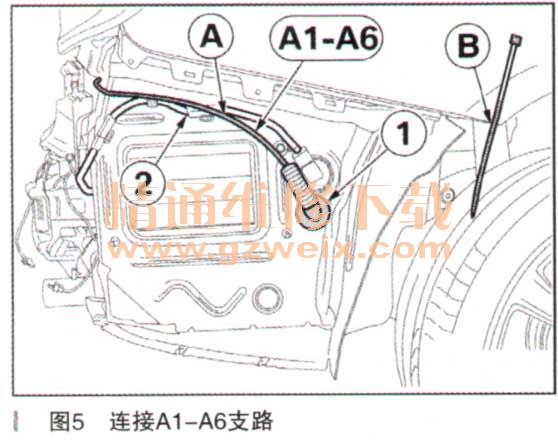

    使内部空间的支路A1-A6穿过钻孔进入内腔，并装在钻孔的套管（1）内，确保防水，如图5所示。将加装电缆套件A用电缆绑带B固定在车身侧面的电缆束（2）上。
