宝马320Li轿车中央显示屏(CID)显示"NO SIGNAL"
来源:本站收集  作者:佚名  2017-07-30 09:12:08

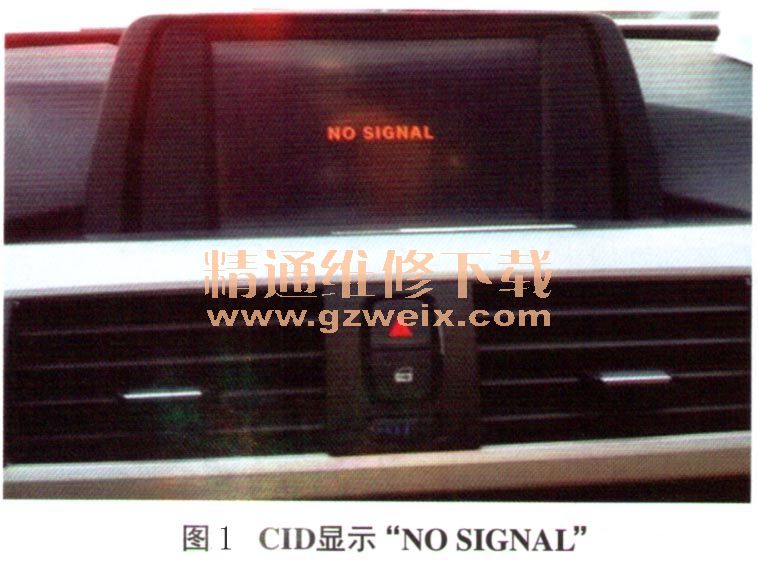

    一辆行驶里程约9.2万km、搭载N20发动机的宝马320Li轿车。该车断开点火开关后,中央显示屏(CID)显示"NO SIGNAL"(图1),持续约5 min后消失。

    故障诊断:用故障检测仪检测,读得故障代码“B7F8C3主机与CID的连接线:无通信”和故障代码“B7F8C3 CID:图像数据无效或损坏”。按照检测计划检查CID与主机之间的线束,拆下主机面板后,发现该车加装了倒车影像及导航系统。
    分析认为,正常情况下,断开点火开关后,CID与主机之间还是会通过APIX导线进行通信,而将倒车影像及导航系统加装在主机与CID之间(图2),CID的供电和APIX导线被截断,断开点火开关之后,CID的供电(8.3 V)正常,但APIX导线通信中断,以致CID显示“NO SIGNAL”。为验证这种推断,只给CID供电,CID确实会显示“NOSIGNAL”,说明推断正确。持续约5 min后故障现象消失,是因为总线端KL.30B关闭,CID供电消失。

    排除方法:拆除加装的倒车影像及导航系统,恢复原车线束。
