宝马120i高速行驶熄火后无法启动
来源:汽车维修技师  作者:佚名  2018-08-28 09:15:38

    一辆行驶里程约6万km的宝马120i轿车。客户反映:该车辆在高速行驶中突然熄火,而且无法再次启动。
    故障诊断:接到车辆后进行查看,全车除了灯光正常外其余都不工作。仔细询问客户得知,车辆是在高速行驶中突然熄火,并无其他先兆,平时保养维护都正常,也没有改装过任何东西,只是之前已在其他维修店进行过维修。

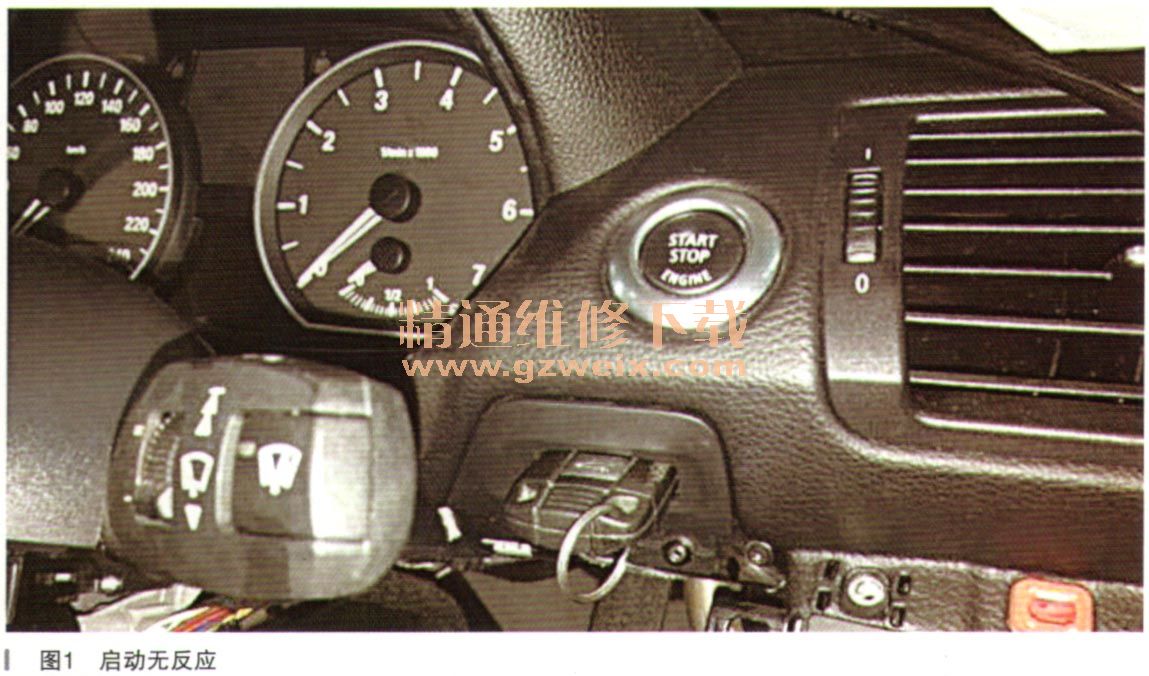

    技师用钥匙上锁和解锁车辆均无反应,钥匙插入钥匙槽后,按启动按钮无反应,如图1所示。

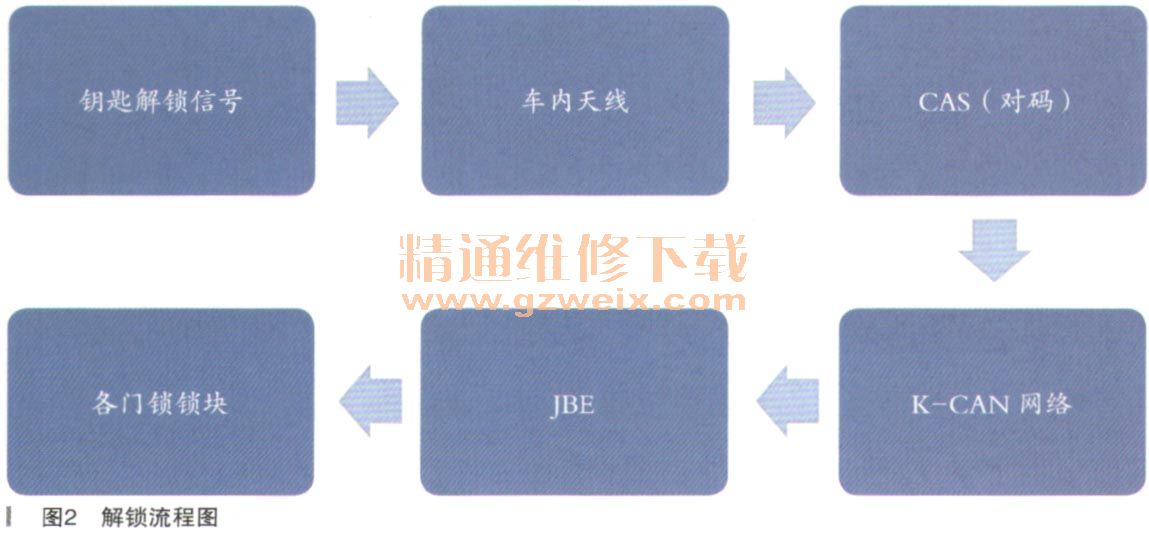

    维修前查阅相关的技术手册,了解一下遥控钥匙的工作原理:其中JBE为电源控制模块,CAS为进入和启动控制模块,如图2所示。

    各元件拓扑图如图3所示。

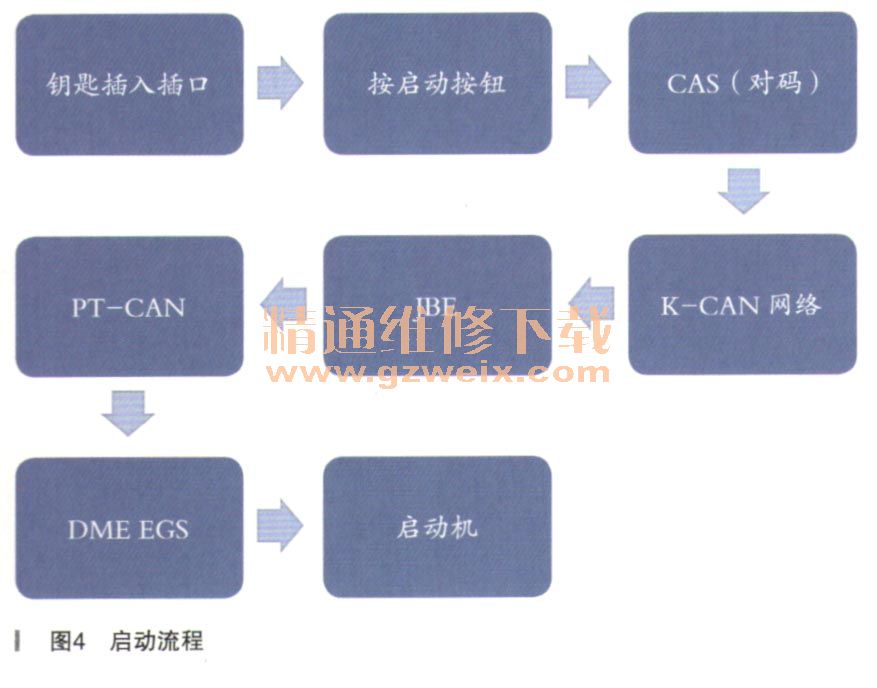

    然后再了解一下车辆启动的工作原理和路径,如图4、图5所示。

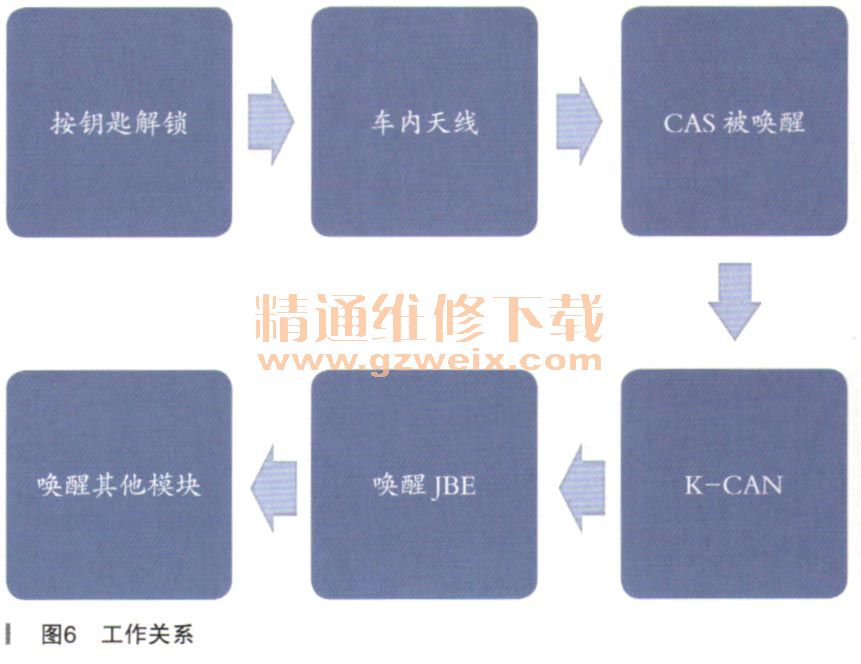

    从以上系统图可以看出都旬BE(电源控制模块或网关)和CAS(进入和启动控制模块)参与工作,它们的工作关系如图6所示。

    技师首先确定了蓄电池电压为12.6V正常,连接专用诊断仪ICOM却无法进入,说明JBE并没有唤醒整个网络。

[1] [2]  下一页
