一辆行驶里程约12万km的2010年宝马325i轿车。用户反映:该车辆行驶中提小“后备箱末关闭”。
故障诊断:接车后首先验证用户反映的故障现象,试车确认车辆的确存在行驶中提示后备箱未关闭的现象,实际测试后备箱能正常关闭和打开,而是敞篷无法正常打开。这款车型装配可收折式硬车顶,可收折式硬车顶是三部分的车顶结构,由钢板轻型结构制成,车顶可在约22s内打开,并在约23、内关闭。可收折式硬车顶由一个中央液压单元驱动可降低的硬车项,8个液压缸支持运动过程。此外6个气压减震器参与运动过程,液压单元由敞篷车车顶模块(CTM)控制,共有14个传感器(从2012年7月起为15个传感器)用于监控该运动过程。
初步分析,故障现象可能是以下几个方面造成的:
·后备箱盖锁
·JBE模块故障
·线束故障
·后备箱盖位置识别传感器
后备箱能正常开关,基木可以确定后备箱盖锁机械机构正常,但锁块位置传感器与锁块是一体的,所以还需确认传感器是否正常。诊断仪检测无与JBE相关的故障码,模块能正常通信,排除模块的问题。线路故障因检查时间较长留在最后确认。锁块位置识别传感器执行ABL后备箱盖位置识别发现无法正确识别位置。

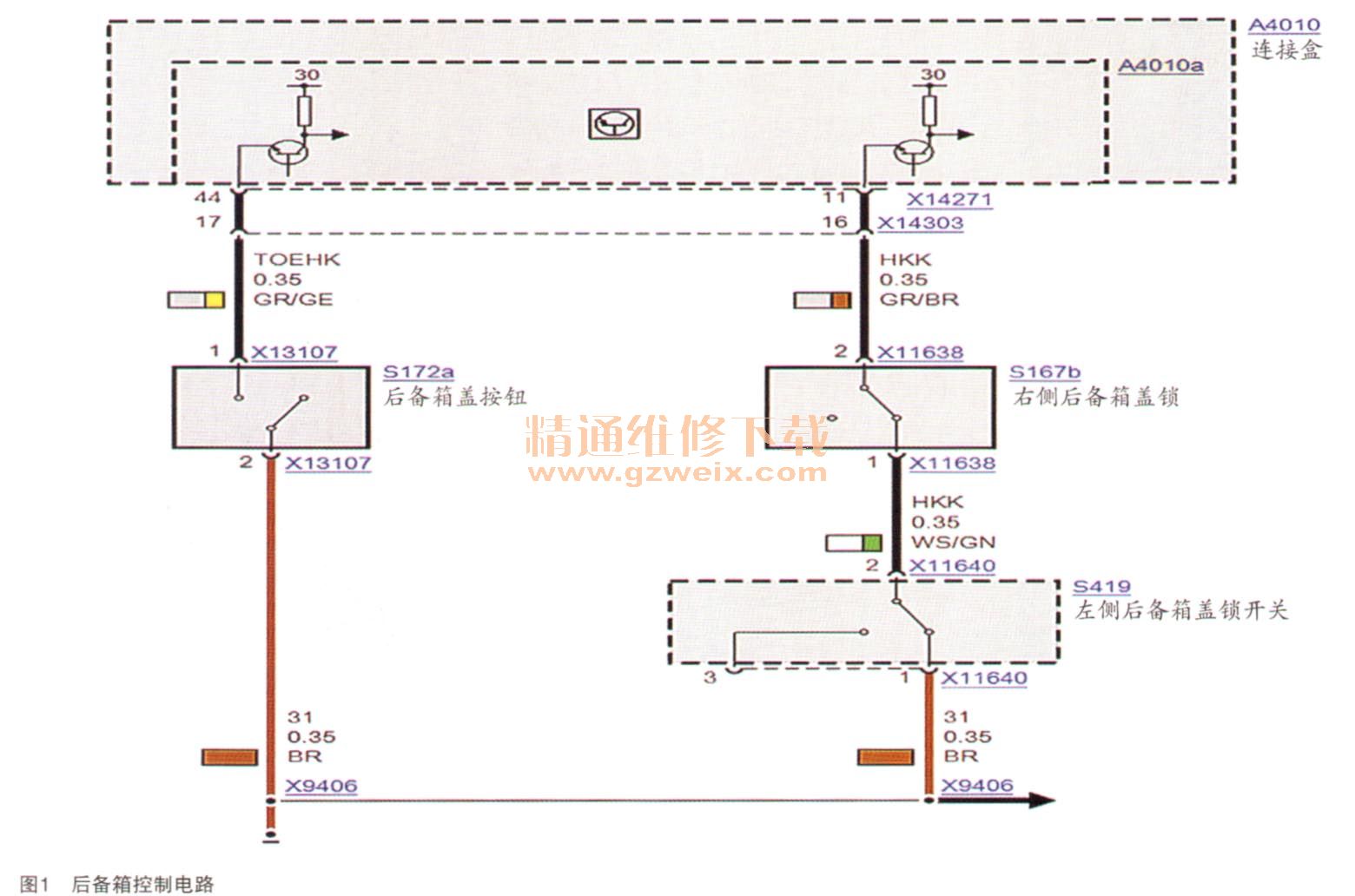

调出后备箱锁开关电路图,如图1所示。后备箱有两个锁块位置识别传感器,并且为串联,有一个传感器故障就会报警。
因传感器和锁块集成在一块,决定拆装锁块检查传感器,在拆装的时候发现了一个现象一一只要一动S419后备箱左侧锁开关,后备箱照明就会随之打开关闭。调出后备箱内的照明灯电路图,如图2所示。
借助这个现象,逐一检查锁块线束,最后发现S419的插头线束有问题,剥开线束后发现故障点,线束破损断开了。
维修损坏的线束,故障排除。
