宝马X5电动转向控制系统故障检修
来源:本站整理  作者:佚名  2019-03-31 18:26:33

    一辆行驶里程约10.6万km的2014年款宝马X5 4. 0T SUV。车主反映:该车电动助力转向系统故障灯点亮。
    故障诊断与排除:
    1)连接故障诊断仪读取故障码,显示006137—主动转向系统伺服电动机位置传感器故障。该故障码为当前故障且无法清除。根据故障码的提示,决定先检查主动转向控制单元和转向器之间的线路。
    2)检查主动转向控制单元与转向器之间的线束,没有发现插接器脱落或线束损坏的情况。检查转向器上伺服电动机位置传感器(有些车称为力矩传感器)的导线插接器,插接牢固,且没有出现针脚损坏的情况。

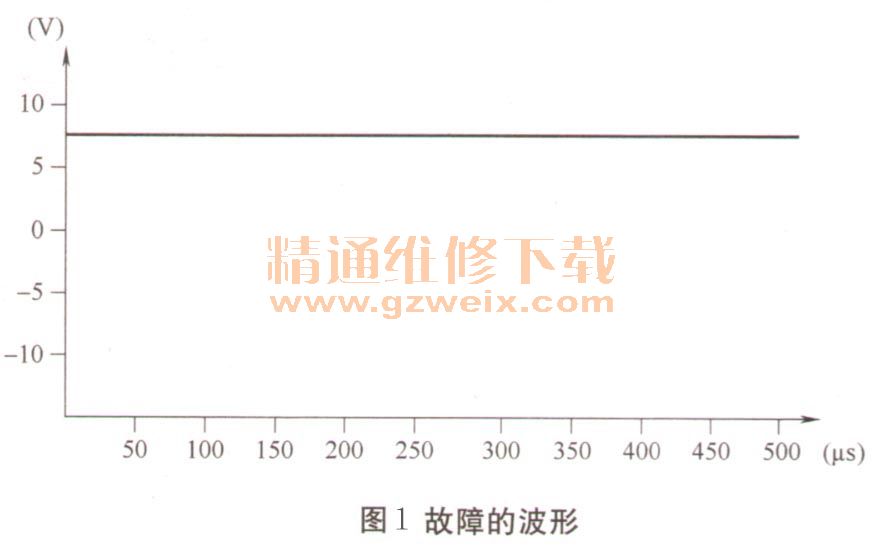

    3)用示波器读取伺服电动机位置传感器端子1和端子4的波形,示波器只有电压显示,没有脉冲波形输出(图1),与正常车的波形(图2)进行对比,可以确定伺服电动机位置传感器存在故障。

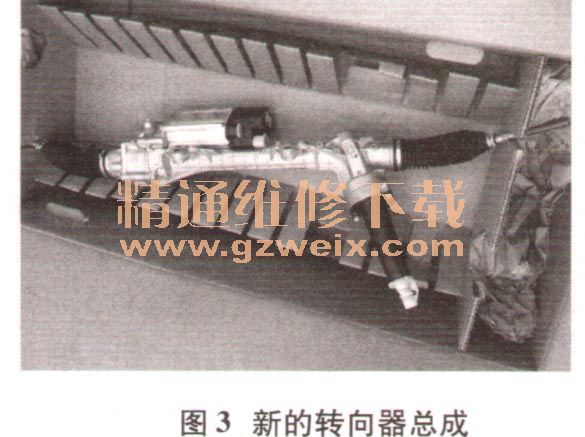

    4)由于伺服电动机位置传感器没有单独的零件,于是使用新的转向器总成(图3)进行更换。最后清除故障码,并对主动转向控制单元进行匹配后试车,故障彻底排除。


相关资料:2018年最新宝马ISTA4.10中文维修信息系统

关键词:宝马X5
