一辆行驶里程约6.3万km的宝马218i轿车。该车由于事故撞击右轮转向节(羊角),修理厂将右轮转向节(羊角)更换后,车辆方向跑偏。做四轮定位也无法恢复。

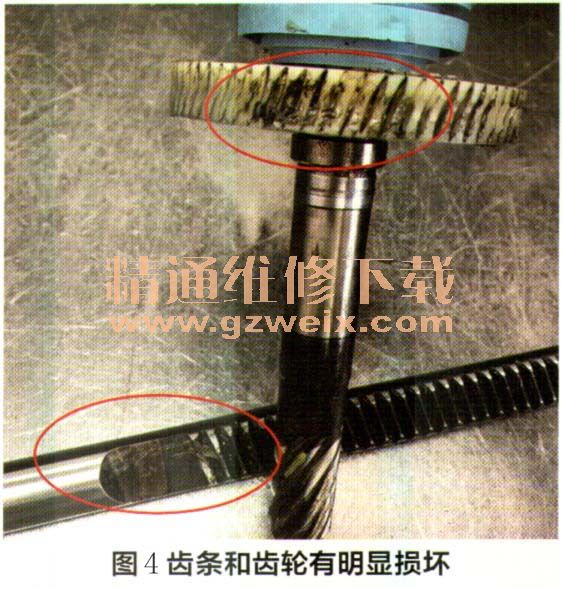

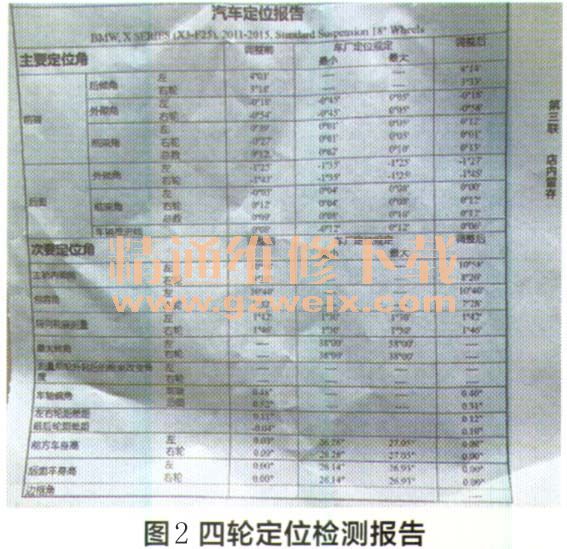

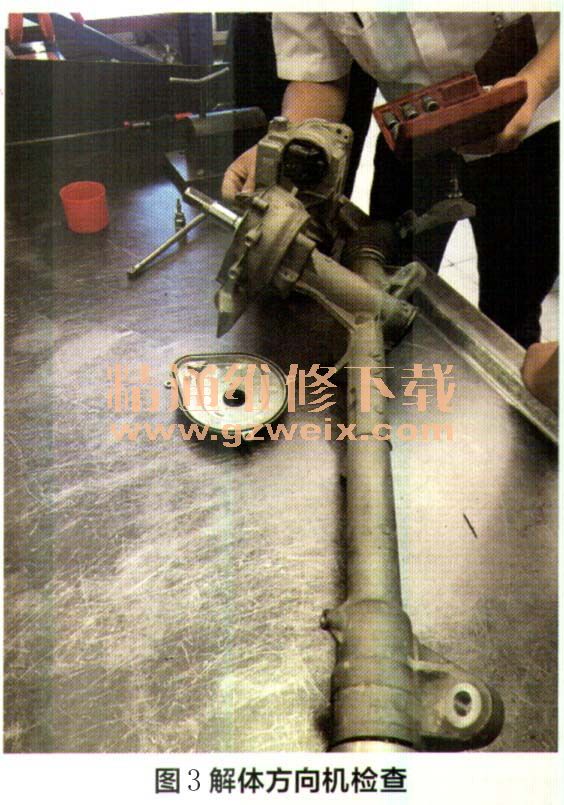

故障诊断与排除:根据客户反映的故障现象,进行试车,确实发现车辆行驶时,方向有跑偏现象。用诊断仪检测故障码和数据流,没有发现故障码和异常数据流。进一步试车,发现车辆打方向时,方向盘有时出现“发卡”的现象。车辆原地打方向盘,这种“发卡”的现象有时也有,同时还发现方向机处传出一些杂音。查看四轮定位检测数据及报告(图1、图2),发现一些数据不合理。综合以上信息,初步判断车辆方向机损坏。检查方向机的外观,并没有发现方向机外观有碰撞损坏的现象。进一步分析,判断方向机内部结构损坏,解体方向机(图3),进一步确定故障部位。拆解检查发现齿条和齿轮有两处地方有明显损坏(图4)。
通过解体分析,这齿条和齿轮的两处明显损坏,会造成车辆方向跑偏,且通过做四轮定位无法恢复,同时会造成异响。同时也分析出来这两处明显损坏,是事故碰撞冲击力造成的。考虑到综合成本,更换一个再制造方向机,根据工艺流程安装,试车,故障彻底得以手非除。
维修小结:本方向机故障是由于车辆事故造成,虽然方向机外观完好无损,但是由于事故冲击力造成内部损伤,最后造成车辆行驶跑偏。
