宝马X5导航不好使用检修
来源:本站整理  作者:佚名  2020-04-27 11:25:13

     一辆行驶里程约4.2万km、搭载N54发动机的宝马X5运动型多功能车。用户反映:该车导航不好用。

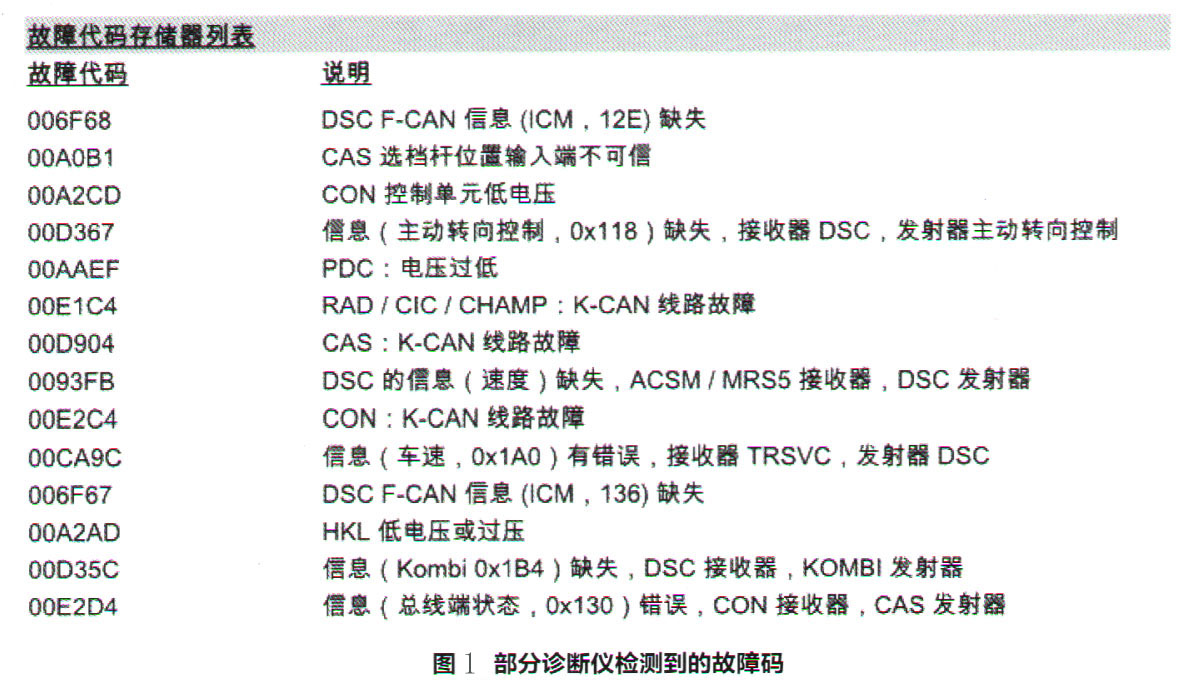

    检查分析:维修人员试车后检查,导航的系统版本是2014-2的版本,查询相关资料得知,需对车辆进行编程。用诊断仪检测,系统中存在80多个故障码(图1),且很多都与信息缺失相关,说明车辆还存在其他故障。

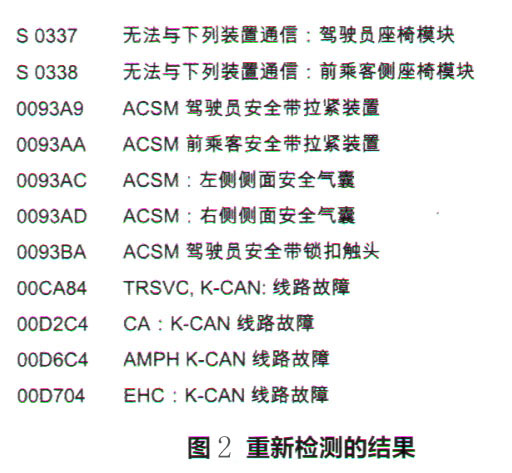

    由于存在很多偶发性故障码,于是删除全部故障码后重新检测,发现系统中还存在一些故障码(图2)。根据故障码分析故障的原因可能有:某个控制单元损坏;K-CANL对搭铁短路或者断路;K-CANH对搭铁短路或者断路;K-CANL和K-CAN H之间短路。
    用诊断仪测量K-CAN波形,从图3可以看出:冷CANH(绿色)正常,K-CANL(红色)异常;K-CANL电压比0V要高一些,不是搭铁短路。

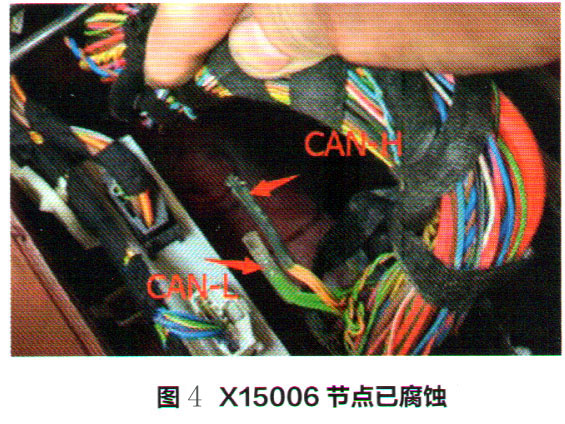

    结合故障码和K-CAN的波形分析,应检查K-CAN的节点X15011、X15004、X15009以及X15006。按照检查故障由简单到复杂的原则,先检查X15006,找到该节点后发现,节点已经腐蚀(图4)。处理X15006,K-CAN波形恢复正常(图5)。

    再次用诊断仪检测,系统中还存在一个故障码“009D12—SINE内部蓄电池”,对车辆进行编程并升级导航,故障码消失。
    故障排除:处理K-CAN的X15006节点,对车辆进行编程和导航升级,故障排除。
