遥控器遥控功能失灵

二、维修人员故障描述：

车间在第一次维修过程中检查了遥控器的功能，确认遥控功能失效，但是遥控器插入插口槽中车辆可以启动，CA功能不能使用。

障代码：



故障检测计划：执行添加的遥控器相关检测计划

已经执行过的维修项目：更换天线放大器



三、维修过程描述：

1.车间在第一次维修过程中检查了遥控器的功能，确认遥控功能失效，但是遥控器插入插口槽中车辆可以启动，CA功能不能使用。随身携带遥控器，按压车门拉手锁车，仪表提示“钥匙不存在”，执行便携启动功能仪表同样显示“钥匙不存在”或“钥匙没有应答”不能启动，必须将遥控器插入插口槽中才能启动发动机。使用机械钥匙可以执行打开或关闭中控锁。故认为CAS执行中控的功能正常。

2.采用ISID检测，但是没有相关故障记忆，执行添加的遥控器相关检测计划，只能提示钥匙电池问题，但是更换遥控器电池，故障依旧。

3.接下来我们开始检查天线放大器的供电以及天线放大器与CAS之间的导线连接线，但均未发现异常，怀疑有可能钥匙出了问题，要求客户将另外一把遥控钥匙带过来测试一下。客户将另外一把遥控器拿过来，虽然钥匙不经常使用，比较新，但是经试验遥控功能同样不能使用。后窗玻璃已经被贴膜，考虑也有可能会出现天线屏蔽、短路故障。另外也有可能CAS遥控接受模块有问题。为了较快的找到故障涉及范围，于是决定还是进行倒换测试。

4.接下来我们打算将同款车的CAS模块倒换过来并连同钥匙一起进行测试，考虑到CAS模块存储了车辆配置、底盘号码，于是拔掉该车的组合仪表插头、DME插头、灯光模块插头进行测试。经测试，钥匙遥控功能正常。接下来我们就将故障锁定在CAS和遥控器两者之间。

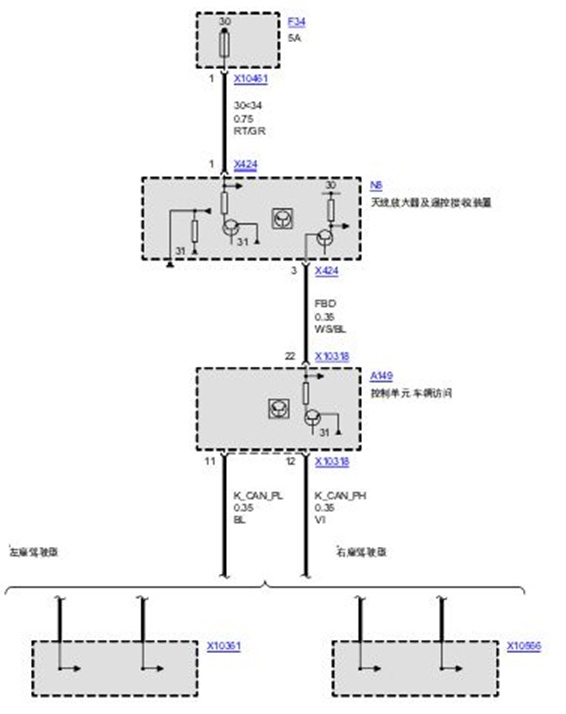

5.经IMIB离线测试，插头X10318的pin22信号电压为4.73V左右，按压遥控器按钮进行解锁或上锁动作以后，信号电压会有下降波动；换回原车的CAS和钥匙，测量信号电压为4.67V，电压基本一致，脱开X424测量 pin3对地电压为4.67V故认为CAS接受模块发出了此信号电压，CAS接受模块基本正常。

6.故障排除措施：更换两把遥控器。



维修总结：坛友评论：

1. 叶慧：使用示波器看FBD信号是一个很不错的办法。可以明确的知道CAS有没有接受到遥控器的信号。

2.刘维兵：你可以这样试一下，拿差不多同类型的车，随便一把钥匙，你在按压解锁或开锁时，你的这台故障车天线放大器到CAS的电压都会变化，而你的钥匙按压时是没有变化的，说明你的钥匙已经损坏。天线放大器只接受信号，解不解锁由CAS决定。
