一辆行驶里程约18.4万km的本田雅阁2. 2L型轿车。该车打开鼓风机开关后，出风口没有风吹出。
    故障检修：
    （1）故障原因分析
    根据故障现象分析，可能的故障原因有：
    1）鼓风机电源电路有断路或熔断器烧断。
    2）鼓风机控制继电器触点接触不良或线圈有故障
    3）鼓风机功率晶体管有断路故障。
    4）鼓风机电动机控制电路有断路之处。
   5）鼓风机电动机损坏。
    （2）故障检修方法
    1）首先检查熔断器，正常。
    2）拔下鼓风机线束插接器，打开鼓风机开关后，用万用表直流电压档测量线束插头两端子之间的电压，正常情况下，两端子间应有12V电压，实际测量则没有，说明故障原因为2）、3）、4）。

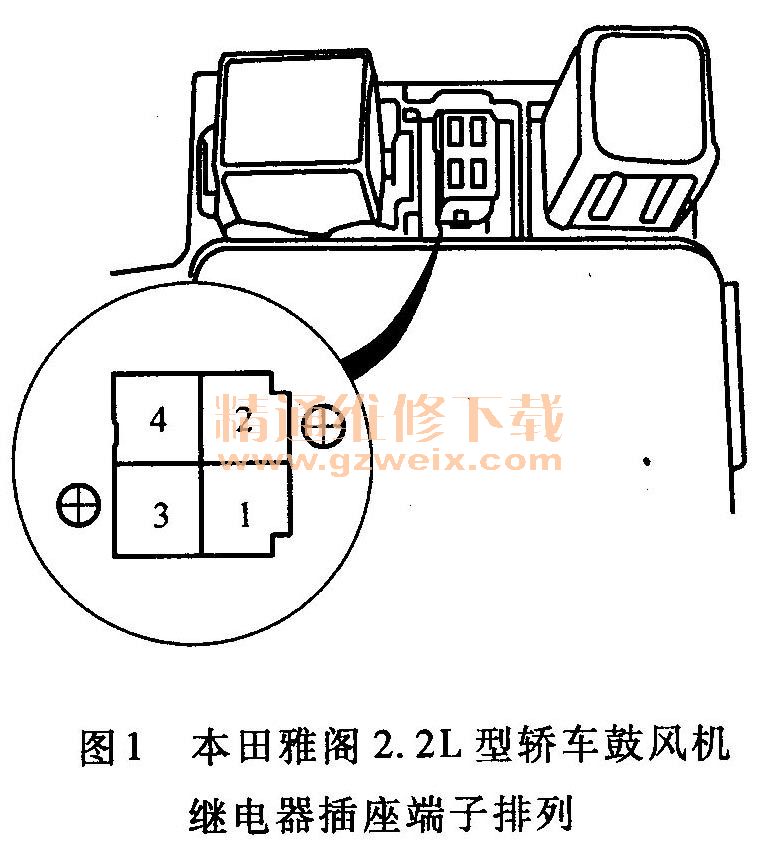

    3）从仪表板下拆下鼓风机继电器（图1），用万用表电阻档测量继电器线圈的电阻，正常；接通点火开关后，用万用表直流电压档测量继电器插座的2、3号端子与搭铁之间的电压，有12V电压，正常；用万用表电阻档测量1号端子与鼓风机电源端子（接黄／黑线）之间的通断情况，导通，正常；用万用表电阻档测量4号端子与搭铁之间的通断情况，不通，说明该段线路有断路故障。

    4）用针刺法寻找线路断点，检查到鼓风机插接器附近的黄／黑导线，与继电器插座的4号端子仍是相通，说明线路断点就在鼓风机线束插头之处。拆开导线检查，黄／黑导线在紧贴插头处断了。
    （3）故障处理措施
    将黄／黑线端与插头端子重新焊好，鼓风机工作正常，故障排除。
    故障分析：本例故障是由于鼓风机的线路断路导致其电动机不能通电工作，发生这种形式的线路断路故障时，寻找断点的难度相对较大。导线胶皮完好而内部铜线断路故障，用针刺法可比较准确地找到断点。在寻找此类线路断路故障时，要重点关注插接器附近、导线弯折或受挤压之处，因为这些地方导线内芯断路的概率要比其他地方大许多倍。
