一辆行驶里程约7000km的2014年广汽本田雅阁轿车。该车因仪表上的ABS警告灯、车身稳定系统 (VSA)警告灯、轮胎气压警告灯点亮而进厂检修。
故障诊断:接车后,试车验证故障,故障现象确实存在,仪表上的ABS警告灯、VSA警告灯、轮胎气压警告灯均点亮。连接HDS,调取故障代码,调得的故障代码为17-11,含义为左后轮速传感器电路故障。记录并尝试清除故障代码,故障代码无法清除。
根据故障现象结合故障代码的提示进行分析,判断故障原因可能是左后轮速传感器及其相关线路故障;VSA控制单元及其线路故障等。

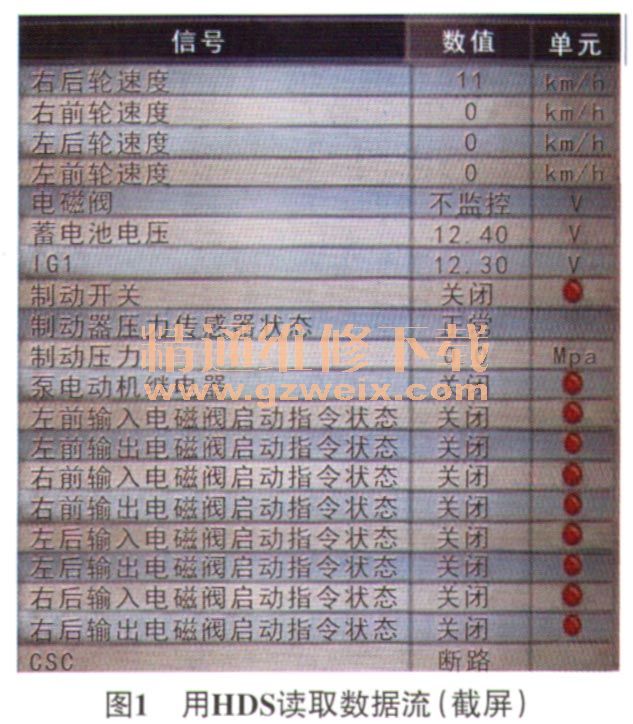

本着由简到繁的原则,维修人员决定先对左后轮速传感器进行检查。用举升机将车辆举升,同时转动车辆的左后轮和右后轮,并用HDS检测各轮速传感器的数据(图1),发现右后轮速传感器有信号,而左后轮速传感器无信号。
查阅相关线路图(图2),拆下左后轮速传感器,测量其电阻,为630Ω,在正常范围内;测量左后轮速传感器导线连接器的导线侧端子1和端子2之间的电阻,为0Ω;断开右后轮速传感器的导线连接器,测量其导线侧端子1和端子2之间的电阻,为780Ω。通过数据对比,怀疑左后轮速传感器的线路存在短路。
断开VSA控制单元导线连接器,测量其端子13和端子20之间的电阻,为∞,说明左后轮速传感器的线路并未短路,由此断定VSA控制单元内部存在故障。
故障排除:更换VSA控制单元并对其进行校准后试车,故障排除。
